5. 维修保养 INS-SFABRAG-005S0 40 SmartFAB 立式元件供料器 4. 取 0 .03cc 的 Daphne Expon ex No.2 到刷 子上。 5. 请用刷子在金属板 (I) 上用于搭接送料爪的部 位薄薄地涂上一层润滑油。 6. 用干净的抹布擦去溢出的多余润滑 油。 I 39NST -3450 N1SeFV5q N1SeFV5q Downloaded at 2015/10/08 22:10:151 by…
INS-SFABRAG-005S0 5. 维修保养
SmartFAB
立式元件供料器 39
5.2.9 刀片搭接部位
作业者
实施保养的作业员
周期
每1年6个月
准备物品
加油的方法

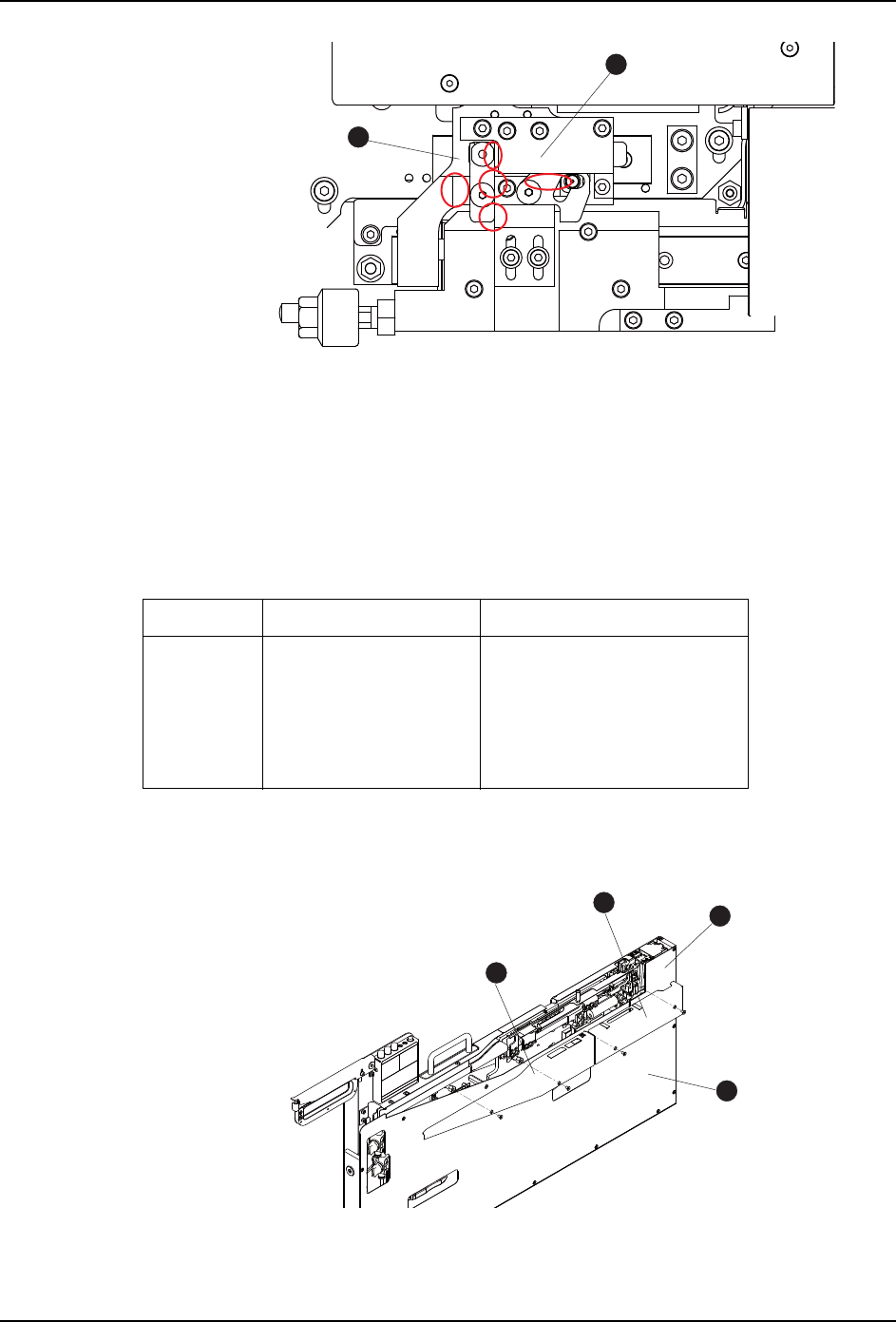

1. 请拆除供料器的挡板 (2) 与挡板 (3)。
2. 加油前，请事先向供料器内喷气。
3. 请用干净的抹布将金属板 (I) 上用于搭接送料爪部位 ( 图中标示 ) 的旧润滑油擦净。
39NST-3449
G
H
油脂类 Biral T&D SUGAI CHEMIE 产品
工具 六角扳手 -
气枪 -
刷子
其他 抹布 用于擦拭润滑油
01NST-3457
5
.0
0
.4
Ｐ
＝１
２
.７
Ｈ＝
１０
Ｆ
Ｒ
Ｅ
Ｅ
Ｌ
Ｏ
Ｃ
Ｋ
3
2
1
4
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
5. 维修保养 INS-SFABRAG-005S0
40
SmartFAB
立式元件供料器
4. 取 0.03cc 的 Daphne Exponex No.2 到刷子上。
5. 请用刷子在金属板 (I) 上用于搭接送料爪的部位薄薄地涂上一层润滑油。
6. 用干净的抹布擦去溢出的多余润滑油。
I
39NST-3450
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 5. 维修保养
SmartFAB
立式元件供料器 41
5.3 更换消耗品
5.3.1 切刀的更换
切刀属于消耗品。当切引脚时发出异常声音或废料带排出不顺时，请更换切刀。
工具类
六角扳手，双头内六角扳手、一字型螺丝刀
安装标签用的治具 ( 图号：2MHAFJ0012**)
作业者
实施保养的作业员
固定刀片的更换方法

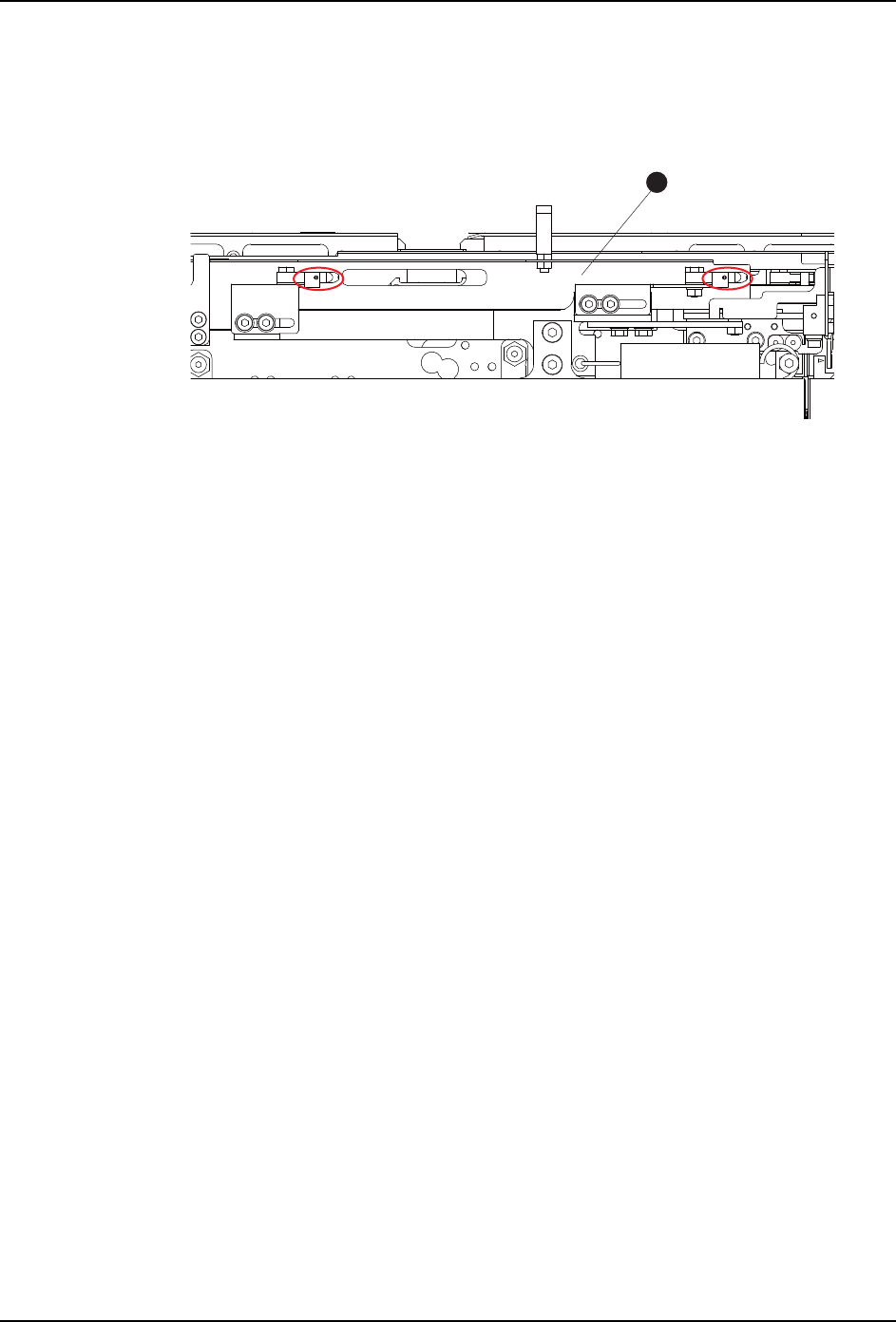

1. 请关闭送汽缸专用手控阀 (10)，排出空气。
2. 请查处供料器的挡板 (1)。
注意
为防止更换切刀时手指或工具类被夹，请在更换前停止向供料器供电或供
气。
除了检查刀片对准度时，在更换切刀时请用保护胶带将刀口包住。避免割
伤。
请不要触碰夹紧确认传感器。
禁止触碰未指示的螺栓。
01NST-3455
5
.0
0
.4
Ｐ＝１２.７
Ｈ＝
１０
ＦＲＥＥ
ＬＯＣＫ
3
2
1
4
10
