5. 维修保养 INS-SFABRAG-005S0
30
SmartFAB
立式元件供料器
3. 请分别在 2 个注油口 （A）内注入 0.03cc 润滑油。
4. 请使用干净的抹布擦去溢出的润滑油与加油时滴落在周边的润滑油。
5.2.2 送料爪的活动部位
作业者
实施保养的作业员
周期
每6个月
准备物品
加油的方法
1. 请拆除供料器的挡板 (2) 与挡板 (3)。
01NST-3282
A
油脂类 Biral T&D SUGAI CHEMIE 产品
工具 六角扳手 -
气枪 -
其他 抹布 用于擦拭润滑油
01NST-3457
5
.0
0
.4
Ｐ
＝１
２
.７
Ｈ＝
１０
Ｆ
Ｒ
Ｅ
Ｅ
Ｌ
Ｏ
Ｃ
Ｋ
3
2
1
4
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 5. 维修保养
SmartFAB
立式元件供料器 31
2. 加油前，请事先向供料器内喷气。
3. 请分别向送料爪的滑动部位注入 0.03cc 的 Biral T&D(共4处)。
4. 请使用干净的抹布擦去溢出的润滑油与加油时滴落在周边的润滑油。
5.2.3 送料部 料带导轨
作业者
实施保养的作业员
周期
每1年6个月
准备物品
39NST-0303a
5.0
0.4
油脂类 Biral T&D SUGAI CHEMIE 产品
工具 六角扳手 -
气枪 -
刷子
其他 抹布 用于擦拭润滑油
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
5. 维修保养 INS-SFABRAG-005S0
32
SmartFAB
立式元件供料器
加油的方法

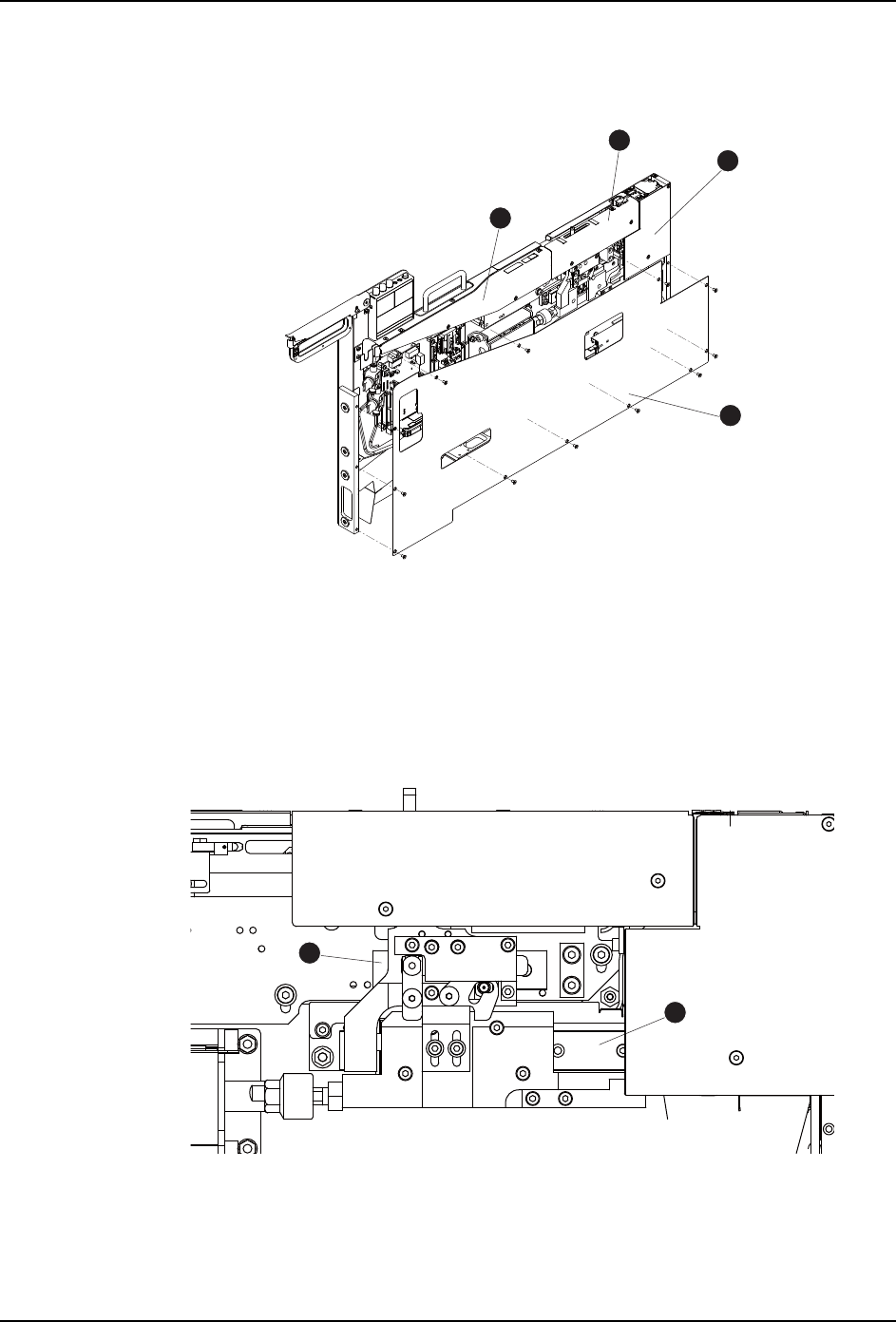

1. 请拆除供料器的挡板 (4)。
2. 加油前，请事先向供料器内喷气。
3. 请用干净的布擦去导轨 (B) 上的旧润滑油与污渍。
4. 取 0.03cc 的 Daphne Exponex No.2 到刷子上。
5. 请用刷子将润滑油均匀的涂到导轨 (B) 上。
6. 用干净的抹布擦去溢出的多余润滑油。
01NST-3458
5.0
0.4
Ｐ＝
１２
.７
Ｈ＝
１０
ＦＲＥＥ
ＬＯＣＫ
3
2
1
4
39NST-3445
5.00.4
B
C
