6. 异常处理
本章将对异常发生时的应多措施进行说明。
6.1 送料异常
如果切刀咬住元件或料带，则不能正常送料。请用以下方法取出被咬元件或料带。

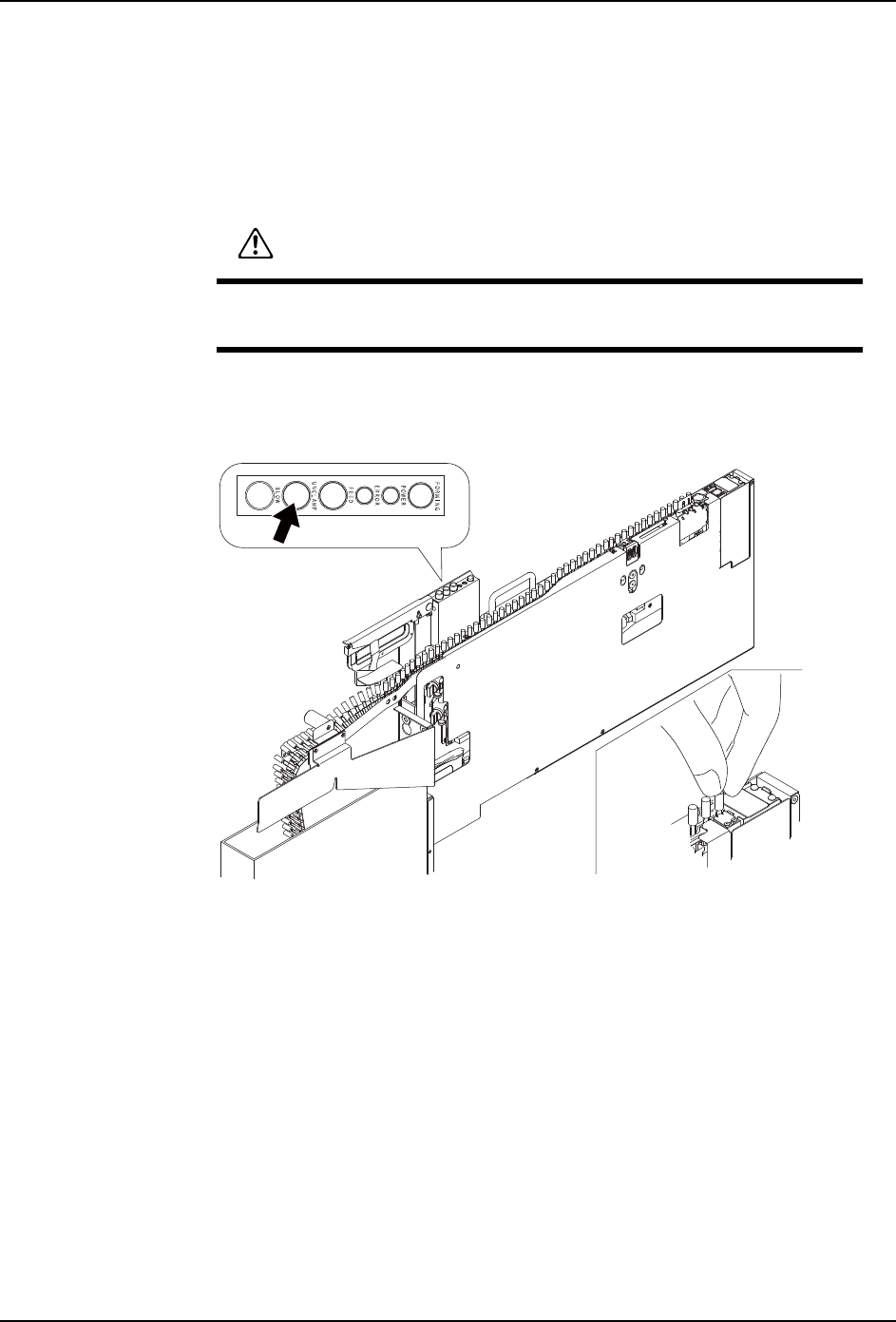

6.1.1 取出夹在引脚夹板内的元件
1. 请用手捏住元件，利用 [UNCLAMP] 按钮取出元件。
注意
从切刀上取出异物时，为了避免手指或工具类卷入切割部内，请在供料器
不供应电源与气源的状态下进行作业。
01NST-3418a
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
6. 异常处理 INS-SFABRAG-005S0
52
SmartFAB
立式元件供料器
6.1.2 清除切刀内的异物
请用手捏住元件，利用 [UNCLAMP] 按钮取出元件。
1. 请同时按住 [UNCLAMP] 按钮与 [FEED] 按钮，撤回送料爪。
2. 请关闭送料汽缸专用手控阀，排出空气。
3. 请拆除切刀机构上面的挡板 (3) 与切刀机构的挡板 (1)。
4. 请取出输送槽 (2)。
5. 请从切割部位取出异物。
5.0
0.4
Ｈ＝
１０
ＦＲＥＥ
ＬＯＣＫ
1
01NST-3419a
01NST-3283b
5.0
0.4
Ｆ
Ｒ
Ｅ
Ｅ
2
5.00.4
01NST-3420a
5.0
0.4
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 6. 异常处理
SmartFAB
立式元件供料器 53
6.1.3 停止供电与供气后取出异物
1. 请从 sMFU 或者 sMTU-LT 上拆除供料器。
2. 拆除输送槽 (1)。
3. 请旋转送汽缸的放气阀 (10)，排出空气。
4. 当引脚夹板 (4) 处于加紧状态时，请用手将滑块 （11）向后推，撤回引脚夹板 (4)。
5. 从切割部位内取出异物。
01NST-3283b
5.0
0.4
Ｆ
Ｒ
Ｅ
Ｅ
2
5.00.4
5.0
0.4
Ｐ＝１２.
７
Ｈ＝
１０
ＦＲＥ
Ｅ
ＬＯＣＫ
01NST-3286b
11
10
4
01NST-3420a
5.0
0.4
