6. 异常处理 INS-SFABRAG-005S0 56 SmartFAB 立式元件供料器 送料异常 （闪烁次数：5） 元件偏移检出 （闪烁次数：6） L 弯脚异常 （只适用于可以 L 弯脚的立式元件供料器） L 弯脚不良 （只适用于可以 L 弯脚的立式元件供料器） 使用上述方法仍得不到改善，则 有可能是汽缸、滑块的动作不良或 传感器的位置偏移等原 因导致的。请联系本公司或本公 司的售后服务中心。 其他闪烁形式 对各传感器的异常进行通知…
INS-SFABRAG-005S0 6. 异常处理
SmartFAB
立式元件供料器 55
6.2.2 如何解除异常
本小节对异常内容的应对措施进行解说。
前进异常 （点滅回数：1）
松开异常 （点滅回数：2）
夹紧异常 （点滅回数：3）
引脚残留检出 （点滅回数：4）
内容 送料切刀的前进与退后动作不良。
确认项目 可能是未供气使送汽缸无法动作的原因。
１．请确认气管是否与供气装置连接。
２．请确认送汽缸的专用手控阀是否打开。
内容 机器取料时，引脚夹板无法松开。
确认项目 可能是未供气使松开专用气缸无法动作的原因。请确认气管时候与供气装
置连接。
内容 在料带切刀前进时，引脚夹板无法正常夹紧。
确认项目 １．引脚夹板夹住元件等异物时，请用手捏住元件并按操作面板上的
UNCLAMP 按钮，然后取出元件。
２．请确认搭载到供料器上的引脚夹板种类。如果种类不符合，请更换为
合适的引脚夹板。
３．请检查切割部位内是否掉入异物。如有异物请取出 （参考 6.1.2）。
４．如果不是 2、3 的原因，则有可能是在引脚夹板夹住元件之前，元件已
经弯曲而导致的夹紧异常。确认夹紧部位内没有掉落元件后，请重新
开始生产。
内容 在机器取料后，立即检出引脚夹板或切割部位内有异物。
确认项目 先回撤料带再取出异物。
１．请按住操作面板的 [UNCLAMP] 按钮，利用 [FEED] 按钮撤回料带。
２．请清扫引脚夹板与切割部位内的纸屑 ( 切割料带时产生 )。
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
6. 异常处理 INS-SFABRAG-005S0
56
SmartFAB
立式元件供料器
送料异常 （闪烁次数：5）
元件偏移检出 （闪烁次数：6）
L 弯脚异常 （只适用于可以 L 弯脚的立式元件供料器）
L 弯脚不良 （只适用于可以 L 弯脚的立式元件供料器）
使用上述方法仍得不到改善，则有可能是汽缸、滑块的动作不良或传感器的位置偏移等原
因导致的。请联系本公司或本公司的售后服务中心。

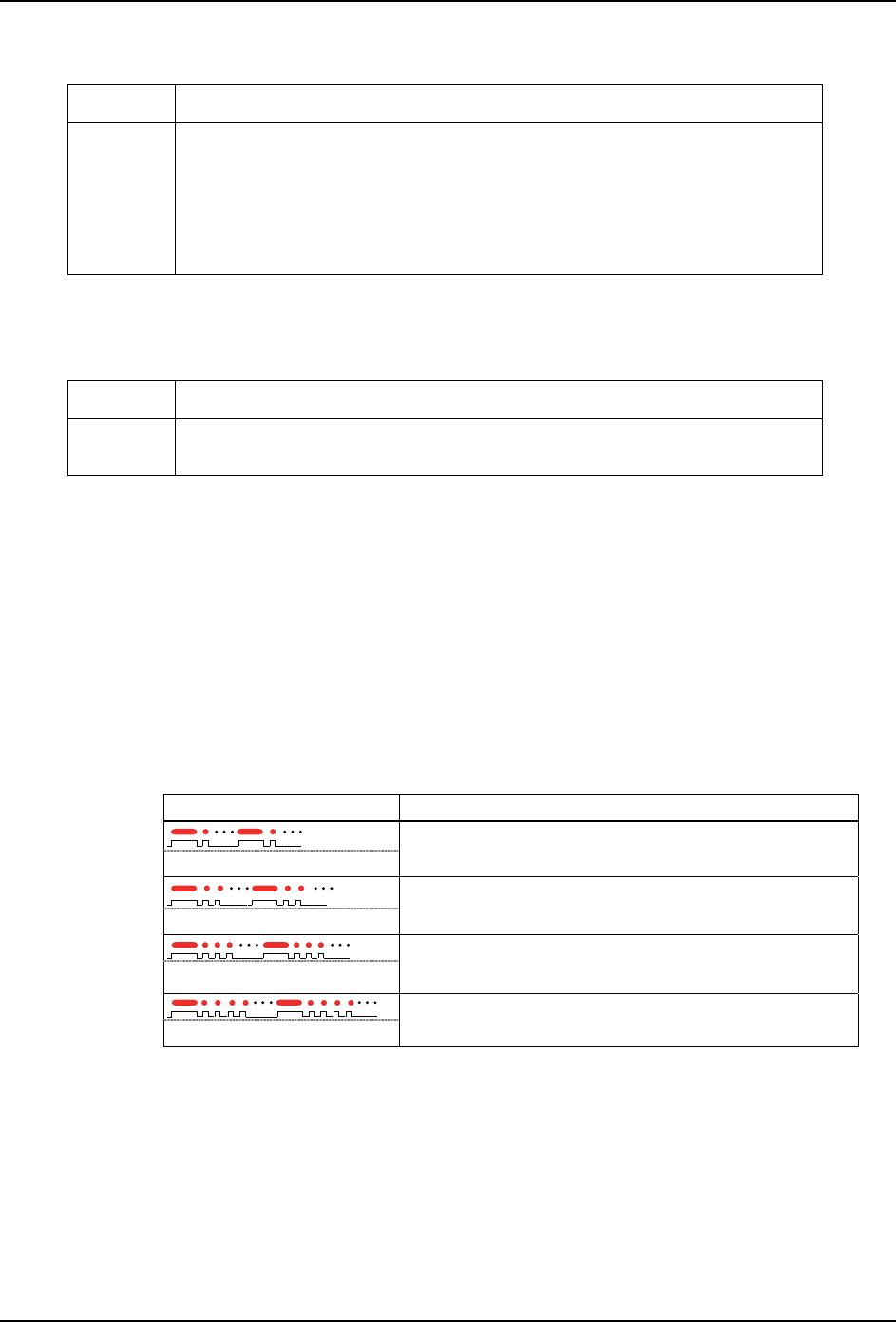

其他闪烁形式
对各传感器的异常进行通知。
内容 通过料带接个前进动作料带无法正常前进。
确认项目 有可能是料带被卡住、有异物阻碍等原因造成送料困难。需要先撤回料带，
在消除异常原因。
１．请按住操作面板的 [UNCLAMP] 按钮，利用 [FEED] 按钮撤回料带。
２．如果是弯曲的元件卡在包装箱或料带导轨内时，请取出该元件。
３．如果是有异物掉落到切割部位内时，请取出该异物 （参考 6.1.2）。
４．如果是料带前端的元件引脚受力变形时，请剪掉该当料带。请确认气
管是否连接供气装置。
内容 在机器取料前，被引脚夹板所夹住的元件已掉落。
确认项目 掉落的元件有可能落在引脚夹板的附近。检查是否掉落在夹板附近，如果
是则请取出元件。
01NST-3444S
䰠⛷㊱ශ
ᔸᑮᇯ
ݹԬᴿᰖỶ⎁ՖಞⲺᔸᑮȾ
䮵䰠⛷࣭⸣䰠⛷νാ
ᶴᔶ⺤䇚ՖಞⲺᔸᑮȾ
䮵䰠⛷・⸣䰠⛷ξാ
㍝⺤䇚ՖಞⲺᔸᑮȾ
䮵䰠⛷࣭⸣䰠⛷οാ
䘷ᯏ⺤䇚ՖಞⲺᔸᑮȾ
䮵䰠⛷࣭⸣䰠⛷πാ
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 6. 异常处理
SmartFAB
立式元件供料器 57
6.3 关于传感器放大器的设置
注意
禁止变更传感器放大器的设置。如果不小心变更了该设置，请联系本公司
的代理点或售后服务中心。
