5. 维修保养 INS-SFABRAG-005S0
42
SmartFAB
立式元件供料器

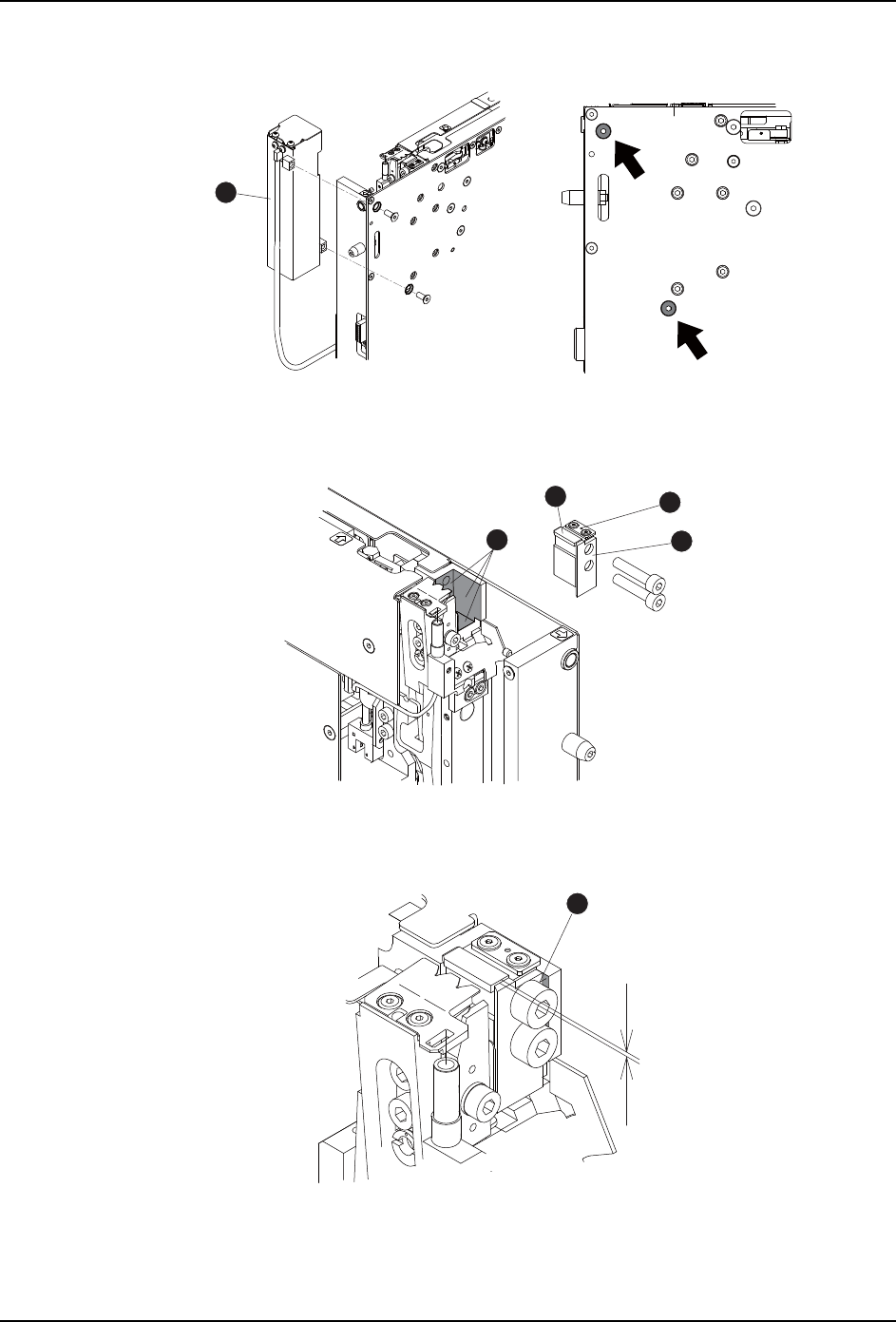

3. 拆除输送槽。
4. 松开螺栓拆除引脚切刀 (3) 与纸料带切刀 (4)。
注意 : 不更换引脚切刀时，不要拆除基准定位点平板 (5)。
5. 安装更换用的引脚切刀与纸料带切刀。将引脚切刀搭载在基准面 (A) 上再进行固定。纸
料带切刀的固定位置比引脚切刀的固定位置低约 0.5mm 的程度。
01NST-3283b
5.0
0.4
Ｆ
Ｒ
Ｅ
Ｅ
2
5.00.4
01NST-3284b
5.0
0.4
A
5
4
3
01NST-3285a
5.0
0.4
0.5mm
B
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 5. 维修保养
SmartFAB
立式元件供料器 43

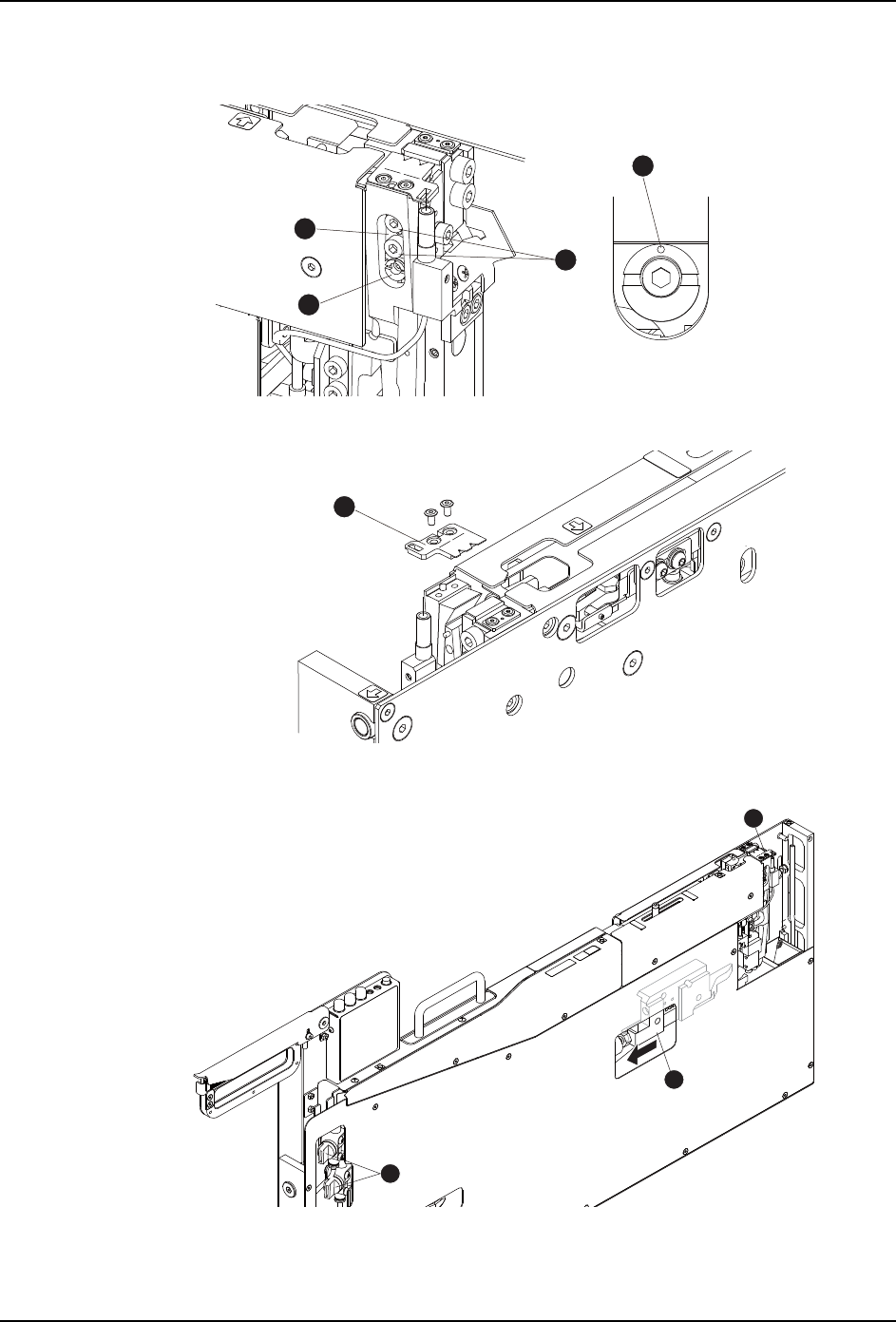

6. 请拧开偏心销的固定螺栓 (a)，旋转偏心销使将偏心销 (6) 的标示 (B) 朝上。然后拧松
螺栓 (7)，将活动切刀 (8) 向下调试。（无法向下调试时，请暂时松开料带的切刀。)
7. 拆除引脚切刀 (9)。
8. 用手将挡块 (11) 移动到前方。
5.0
0.4
ＦＲＥＥ
ＬＯＣＫ
01NST-3438
8
7
B
6
01NST-3413
5.0
0.4
ＦＲＥＥ
ＬＯＣＫ
9
5.0
0.4
Ｐ
＝
１
２
.
７
Ｈ
＝
１
０
ＦＲＥ
Ｅ
ＬＯＣＫ
01NST-3286b
11
10
4
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
5. 维修保养 INS-SFABRAG-005S0
44
SmartFAB
立式元件供料器

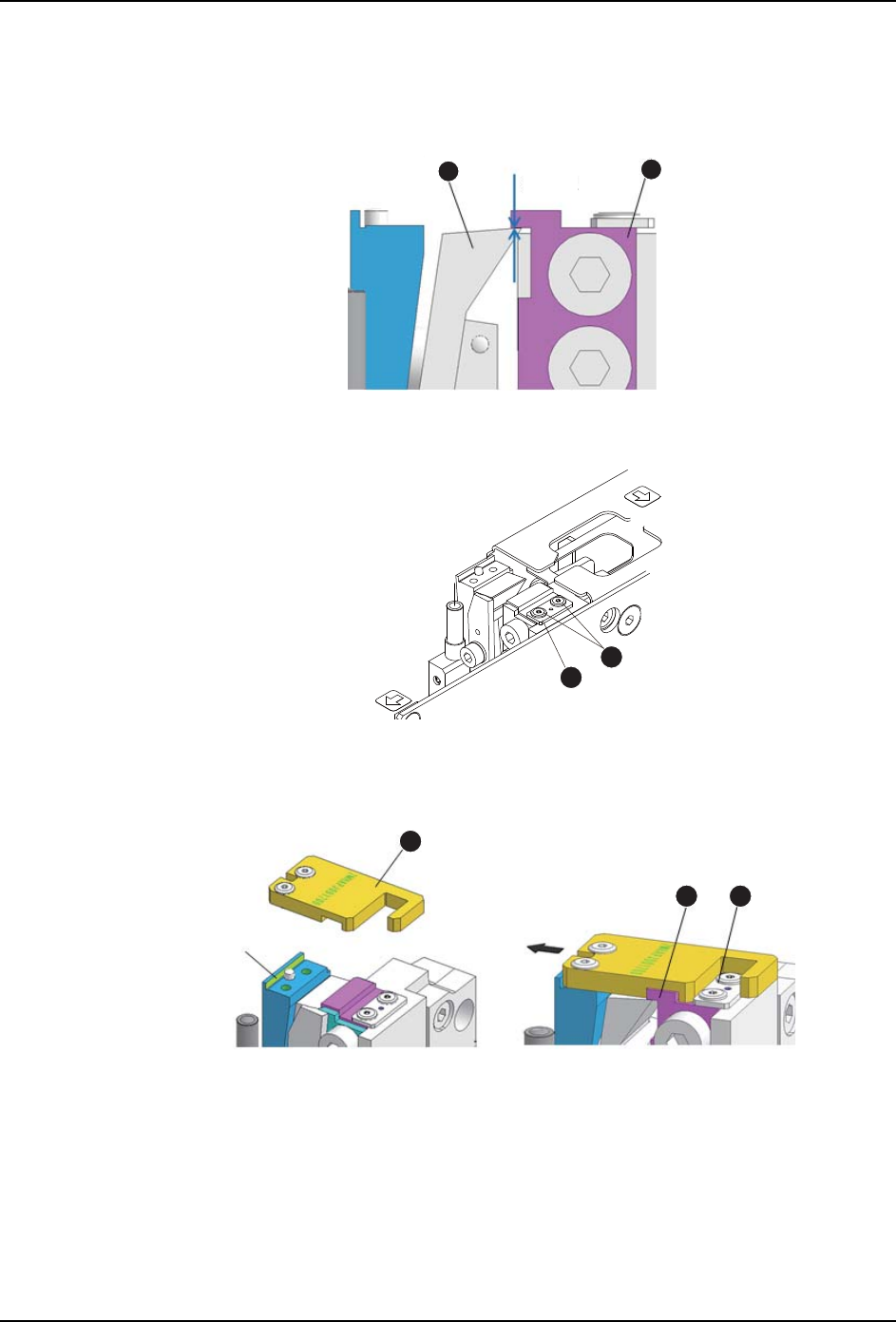

9. 在固定侧的引脚切刀 (12) 与活动侧的引脚切刀 (8) 之间插入 0.02 mm 垫片 ( 图号：
2MHAFJ0060**)。将偏心销 (6) 向上推直至填平间隙，固定活动侧的切刀 (8) 与偏心销
(6) 后，拔出垫片。此后需要进行 「0.01 mm 垫片 ( 图号：2MHAFJ0059**) 能够插入
0.03 mm 垫片不能插入 ( 图号：2MHAFJ0061**)」的确认。
10.接下来固定基准定位板。请拧开用于固定基准定位板 (13)的2颗螺丝(14)。
11.请搭载将定位板安装专用治具 （图号：2MHAFJ0012**）(15)。此时在基准面 (B) 上，
一半按照向指示方向推治具，一边注意治具不要搭接到固定侧的引脚切刀 (12) 或基准
定位板 (13) 上。
01NST-3287a
12
0.01 mm
8
01NST-3439
13
14
01NST-3414a
12
13
15
