INS-SFABRAG-005S0 5. 维修保养 SmartFAB 立式元件供料器 35 2. 加油前，请事先向供料器内喷气 。 3. 请用干净的布擦去切割杆凸轮 (D) 上的旧润滑油与污渍。 4. 取 0 .3cc 的 Daphne Expone x No.2 到刷子 上。 5. 请用栓子将润滑油均匀的涂到切割 杆凸轮 (D) 上。 6. 用干净的抹布擦去溢出的多余润滑 油。 5.2.6 切割杆的侧面 作业者 实施保养的作业员 周期…

100%1 / 67
5. 维修保养 INS-SFABRAG-005S0
34
SmartFAB
立式元件供料器
5.2.5 切割杆 凸轮
作业者
实施保养的作业员
周期
每1年6个月
准备物品
加油的方法

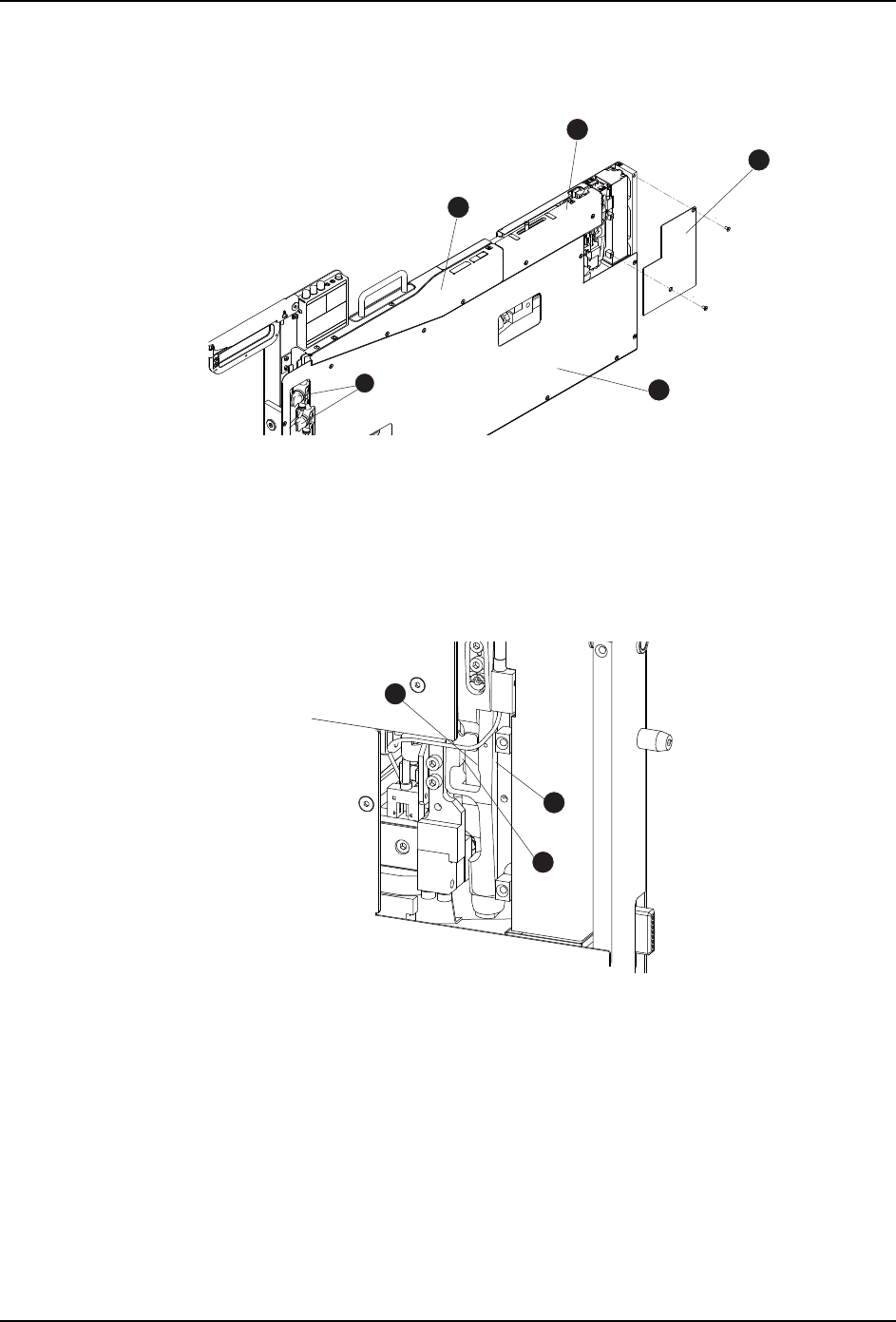

1. 请拆除供料器的挡板 (1) 与挡板 (4)。
39NST-3445
5.00.4
B
C
油脂类 Biral T&D SUGAI CHEMIE 产品
工具 六角扳手 -
气枪 -
刷子
其他 抹布 用于擦拭润滑油
01NST-3456
5
.0
0
.4
Ｐ＝１２.７
Ｈ＝
１０
Ｆ
ＲＥ
Ｅ
Ｌ
ＯＣ
Ｋ
3
2
1
4
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 5. 维修保养
SmartFAB
立式元件供料器 35
2. 加油前，请事先向供料器内喷气。
3. 请用干净的布擦去切割杆凸轮 (D) 上的旧润滑油与污渍。
4. 取 0.3cc 的 Daphne Exponex No.2 到刷子上。
5. 请用栓子将润滑油均匀的涂到切割杆凸轮 (D) 上。
6. 用干净的抹布擦去溢出的多余润滑油。
5.2.6 切割杆的侧面
作业者
实施保养的作业员
周期
每1年6个月
准备物品
01NST-3437
D
5.0
0.4
油脂类 Biral T&D SUGAI CHEMIE 产品
工具 六角扳手 -
气枪 -
刷子
其他 抹布 用于擦拭润滑油
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
5. 维修保养 INS-SFABRAG-005S0
36
SmartFAB
立式元件供料器
加油的方法
1. 请查处供料器的挡板 (1)。
2. 加油前，请事先向供料器内喷气。
3. 请用干净的布擦去切割杆侧面 (E1、E2、E3) 上的旧润滑油与污渍。
4. 取 0.1ccDaphne Exponex No.2 涂到刷子上。
5. 用刷子将润滑油均匀地涂敷到切割杆侧面 (E1、E2、E3)。
6. 用干净的抹布擦去溢出的多余润滑油。
5.2.7 松开汽缸 凸轮
作业者
实施保养的作业员
周期
每1年6个月
01NST-3455
5
.
0
0
.4
Ｐ＝１２.７
Ｈ＝
１０
ＦＲＥＥ
ＬＯＣＫ
3
2
1
4
10
01NST-3447
5.0
0.4
E1
E3
E2
