5. 维修保养 INS-SFABRAG-005S0
38
SmartFAB
立式元件供料器
5.2.8 送料机构 连动部位
作业者
实施保养的作业员
周期
每1年6个月
准备物品
加油的方法
1. 请拆除供料器的挡板 (4)。
2. 加油前，请事先向供料器内喷气。
3. 用干净的抹布将送料机构活动部位 (G) 与挡块 (H) 上的旧润滑油擦净。
4. 取 0.1ccDaphne Exponex No.2 涂到刷子上。
5. 请用刷子将润滑油均匀的涂敷到送料机构的活动部位 (G) 以及挡块 (H) 上圈住的部位 (
图中5处)。
6. 用干净的抹布擦去溢出的多余润滑油。
油脂类 Biral T&D SUGAI CHEMIE 产品
工具 六角扳手 -
气枪 -
刷子
其他 抹布 用于擦拭润滑油
01NST-3458
5.0
0.4
Ｐ＝
１２
.７
Ｈ＝
１０
ＦＲＥＥ
ＬＯＣＫ
3
2
1
4
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 5. 维修保养
SmartFAB
立式元件供料器 39
5.2.9 刀片搭接部位
作业者
实施保养的作业员
周期
每1年6个月
准备物品
加油的方法

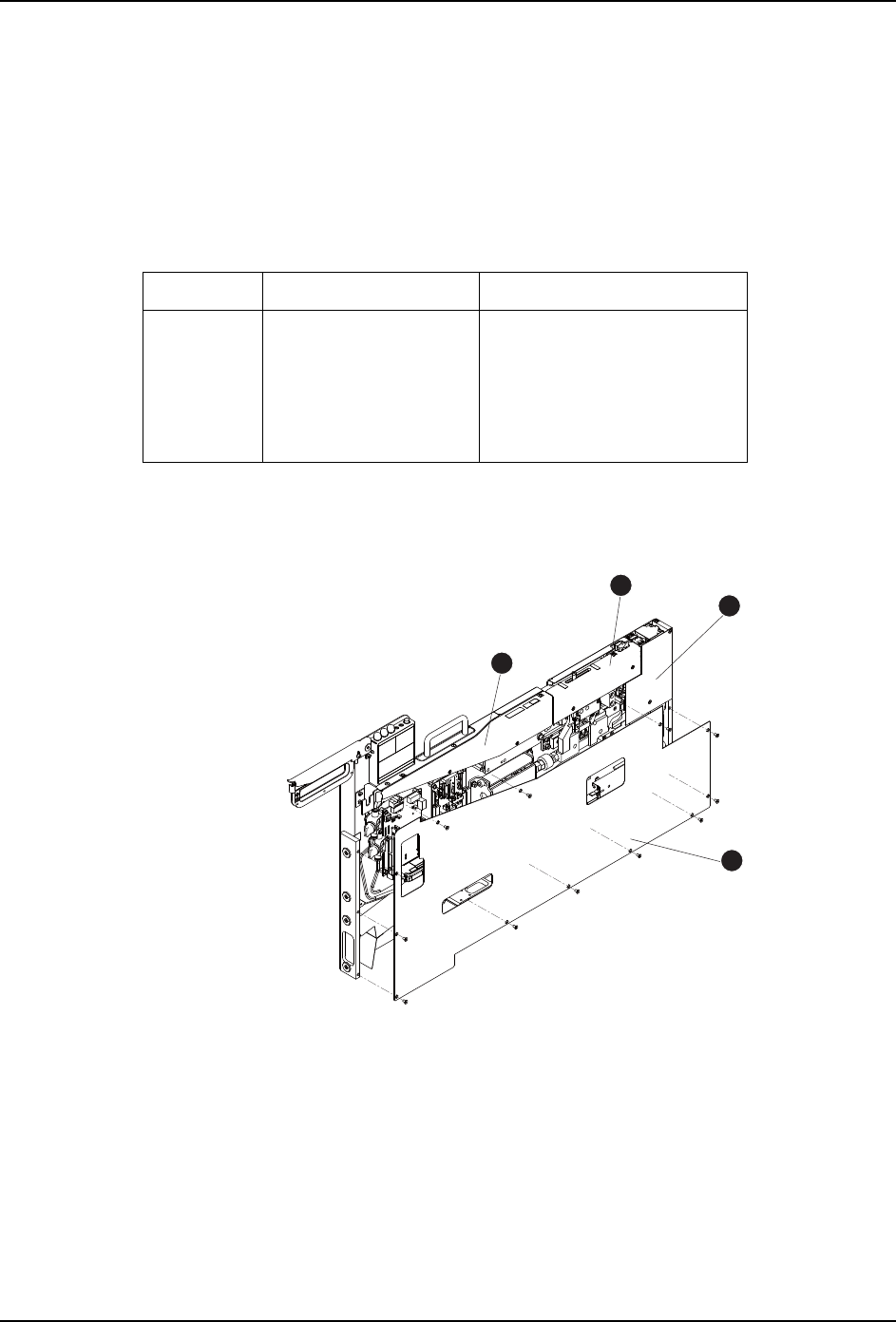

1. 请拆除供料器的挡板 (2) 与挡板 (3)。
2. 加油前，请事先向供料器内喷气。
3. 请用干净的抹布将金属板 (I) 上用于搭接送料爪部位 ( 图中标示 ) 的旧润滑油擦净。
39NST-3449
G
H
油脂类 Biral T&D SUGAI CHEMIE 产品
工具 六角扳手 -
气枪 -
刷子
其他 抹布 用于擦拭润滑油
01NST-3457
5
.0
0
.4
Ｐ
＝１
２
.７
Ｈ＝
１０
Ｆ
Ｒ
Ｅ
Ｅ
Ｌ
Ｏ
Ｃ
Ｋ
3
2
1
4
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
5. 维修保养 INS-SFABRAG-005S0
40
SmartFAB
立式元件供料器
4. 取 0.03cc 的 Daphne Exponex No.2 到刷子上。
5. 请用刷子在金属板 (I) 上用于搭接送料爪的部位薄薄地涂上一层润滑油。
6. 用干净的抹布擦去溢出的多余润滑油。
