3. 安装 INS-SFABRAG-005S0
12
SmartFAB
立式元件供料器

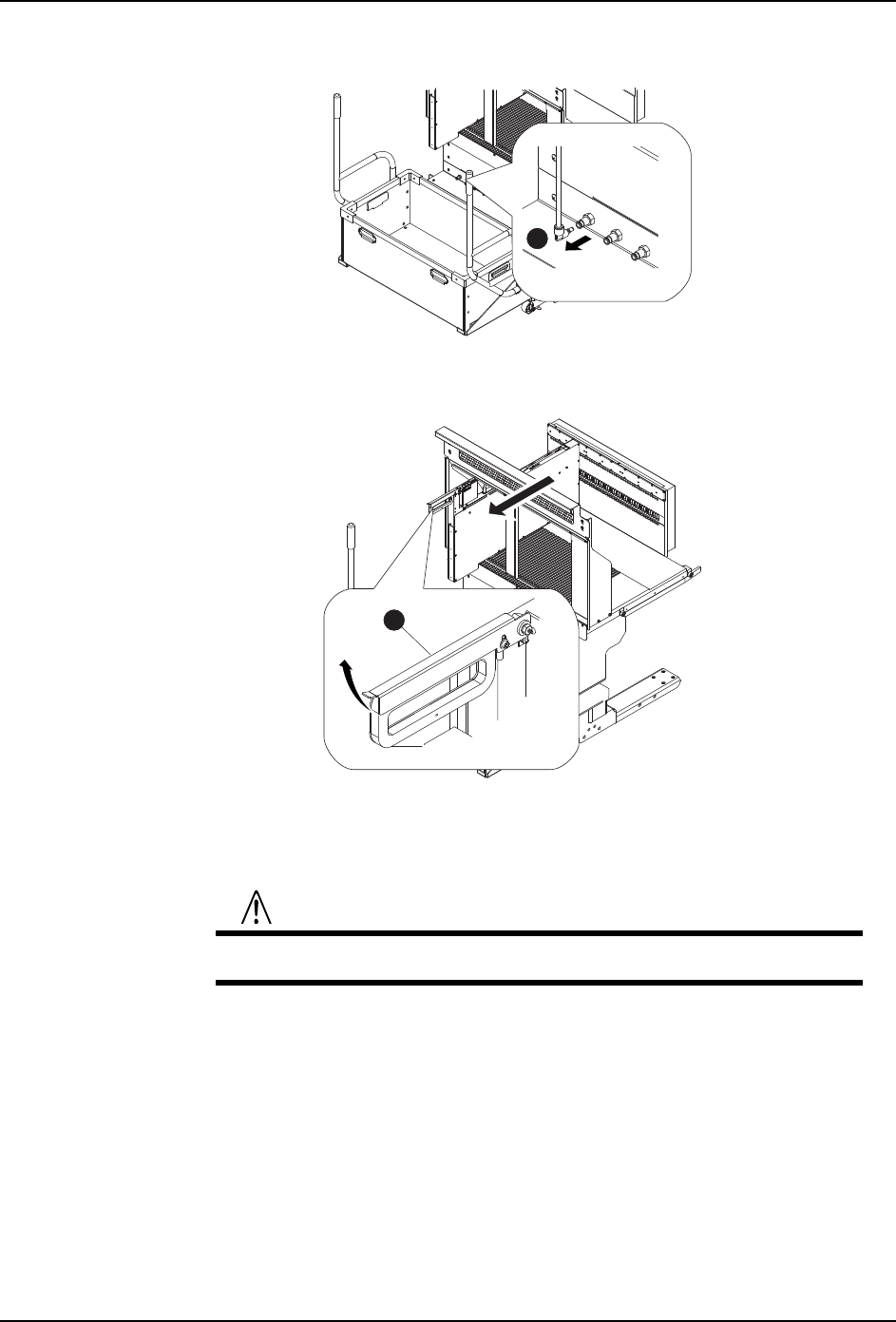

5. 拆除气源软管 (16)。
6. 扳开夹杆 (17)，并保持扳开夹杆的状态拉出供料器。
7. 将供料器拉到可以握住把手的位置后，紧握把手将供料器拉出。
注意
拉出时请紧紧地握住把手，不要让供料器从供料托架上落下。
01NST-3196
16
17
01NST-3197
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 3. 安装
SmartFAB
立式元件供料器 13
3.3 搭载条件
3.3.1 占用料槽
托架的宽度为 2 把立式元件供料器的总和。因此使用 1 把供料器与使用 1 组 (2 把 ) 供料器
所占用的料槽是一样的。
3.3.2 可搭载供料器的料槽
根据所搭载的工作头种类与工作头间距，可利用的料槽发生变化。
sMFU
sMTU-LT
使用状況 占用料槽
使用1把时 6
使用1组(2把)时 6
工作头种类 .
L 侧 R 侧 可搭载料槽 No. 最大搭載数
sH01 sJD/ 仿真头 1 ～ 46 16 本
sH02 sJD/ 仿真头 1 ～ 45 15 本
工作头种类 .
L 侧 R 侧 可搭载料槽 No. 最大搭載数
sH01 sJD/ 仿真头 1 ～ 12 4 本
sH02 sJD/ 仿真头 1 ～ 11 4 本
