INS-SFABRAG-005S0 3. 安装 SmartFAB 立式元件供料器 11 3.2 从供料托架上拆除供料器 1. 供料器内有料时请将料取出。操作 方法请参考 " 4.2 从供料器内取出元件 " 。 2. 拧送固定 螺丝 (10 )，将废料带输送 槽 (11) 调至底端后拆除 托架 (9)。 3. 按照指示方向松开夹杆 (13)，将压料板 (14) 调至底端。 4. 拆除导轨 (15)。 9 01NST -…

100%1 / 67
3. 安装 INS-SFABRAG-005S0
10
SmartFAB
立式元件供料器
9. 安装複数供料器时，请重复步骤1～5后进行步骤6～8。
注意 : 在配置供料器时请考虑到托架的安装。
实际出厂时托架与供料器的组合已经固定为上述组合。
(A)：出售供料器 1 把
(B)：出售供料器 2 把
供料器 (1) 与供料供料器 (2) 之间需要隔开 3 个料槽的距离。
供料器 (2) 与供料器 (3) 需要紧贴搭载。
01NST-3194
39NST-3451
1 2 3
B
A
Ｐ＝１２.７
Ｈ＝１０
ＦＲＥＥ
ＬＯＣＫ
Ｐ＝１２.７
Ｈ＝１０
ＦＲＥＥ
ＬＯＣＫ
Ｐ＝１２.７
Ｈ＝１０
ＦＲＥＥ
ＬＯＣＫ
Ｐ＝１２.７
Ｈ＝１０
ＦＲＥＥ
ＬＯＣＫ
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
INS-SFABRAG-005S0 3. 安装
SmartFAB
立式元件供料器 11

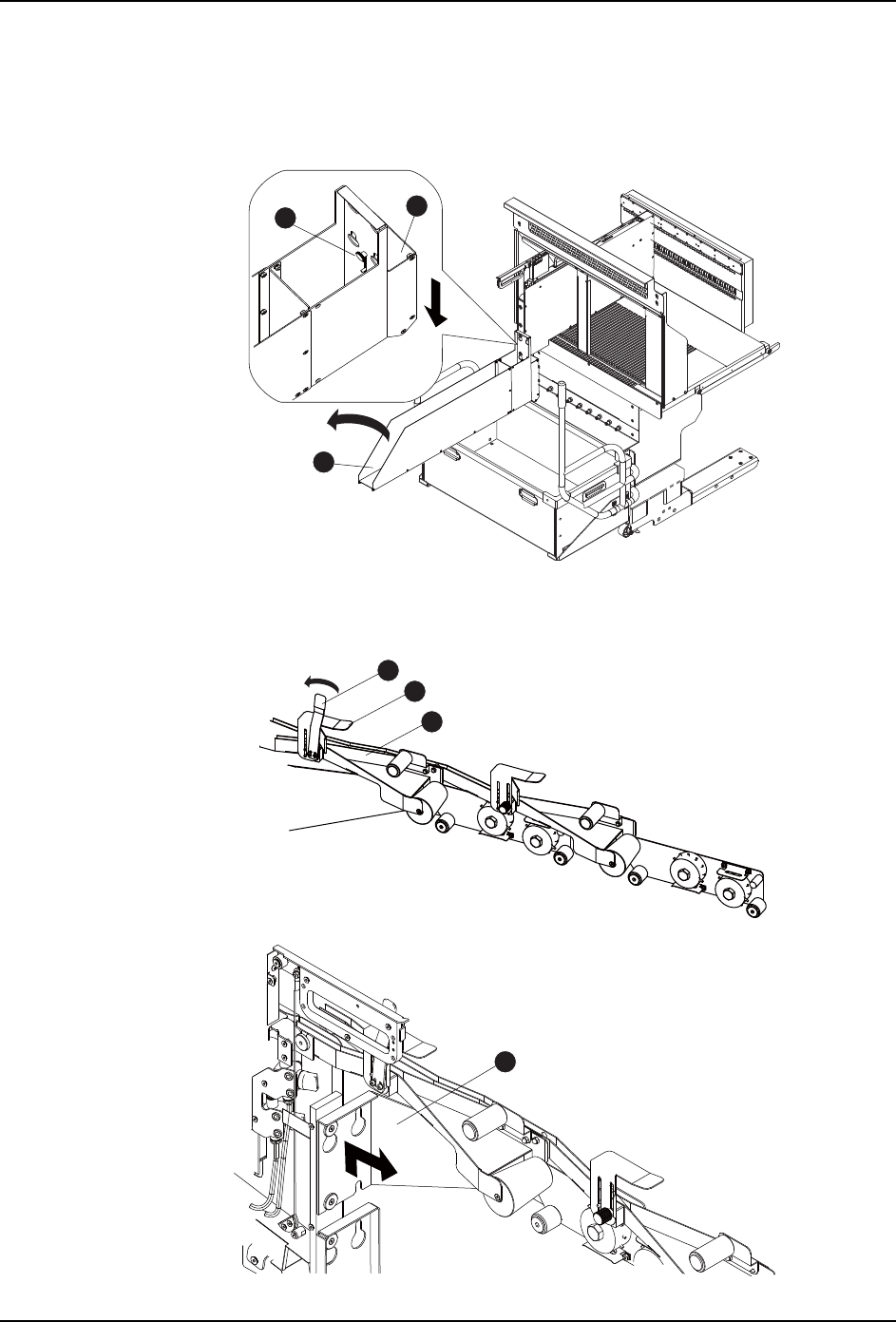

3.2 从供料托架上拆除供料器
1. 供料器内有料时请将料取出。操作方法请参考 " 4.2 从供料器内取出元件 "。
2. 拧送固定螺丝 (10)，将废料带输送槽 (11) 调至底端后拆除托架 (9)。
3. 按照指示方向松开夹杆 (13)，将压料板 (14) 调至底端。
4. 拆除导轨 (15)。
9
01NST-3195a
10
11
aa2
13
14
15
01NST-3195a
01NST-3428a
15
N1SeFV5q
N1SeFV5q
Downloaded at 2015/10/08 22:10:151 by 3NEC4804 DL#YGHB5If0
3. 安装 INS-SFABRAG-005S0
12
SmartFAB
立式元件供料器
5. 拆除气源软管 (16)。
6. 扳开夹杆 (17)，并保持扳开夹杆的状态拉出供料器。
7. 将供料器拉到可以握住把手的位置后，紧握把手将供料器拉出。
注意
拉出时请紧紧地握住把手，不要让供料器从供料托架上落下。
01NST-3196
16
17
01NST-3197
N1SeFV5q
N1SeFV5q
