7 Reparaturen an SmartFeeder 8 mm X 7.12 Klappe Folienentsorgung Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 121 ► Entnehmen Sie die Klappe (2) und die Welle (3) . Die Welle ist im Folientank nur eingeste…
7 Reparaturen an SmartFeeder 8 mm X
7.12 Klappe Folienentsorgung
120 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
7.12 Klappe Folienentsorgung
Benötigtes Ersatzteil

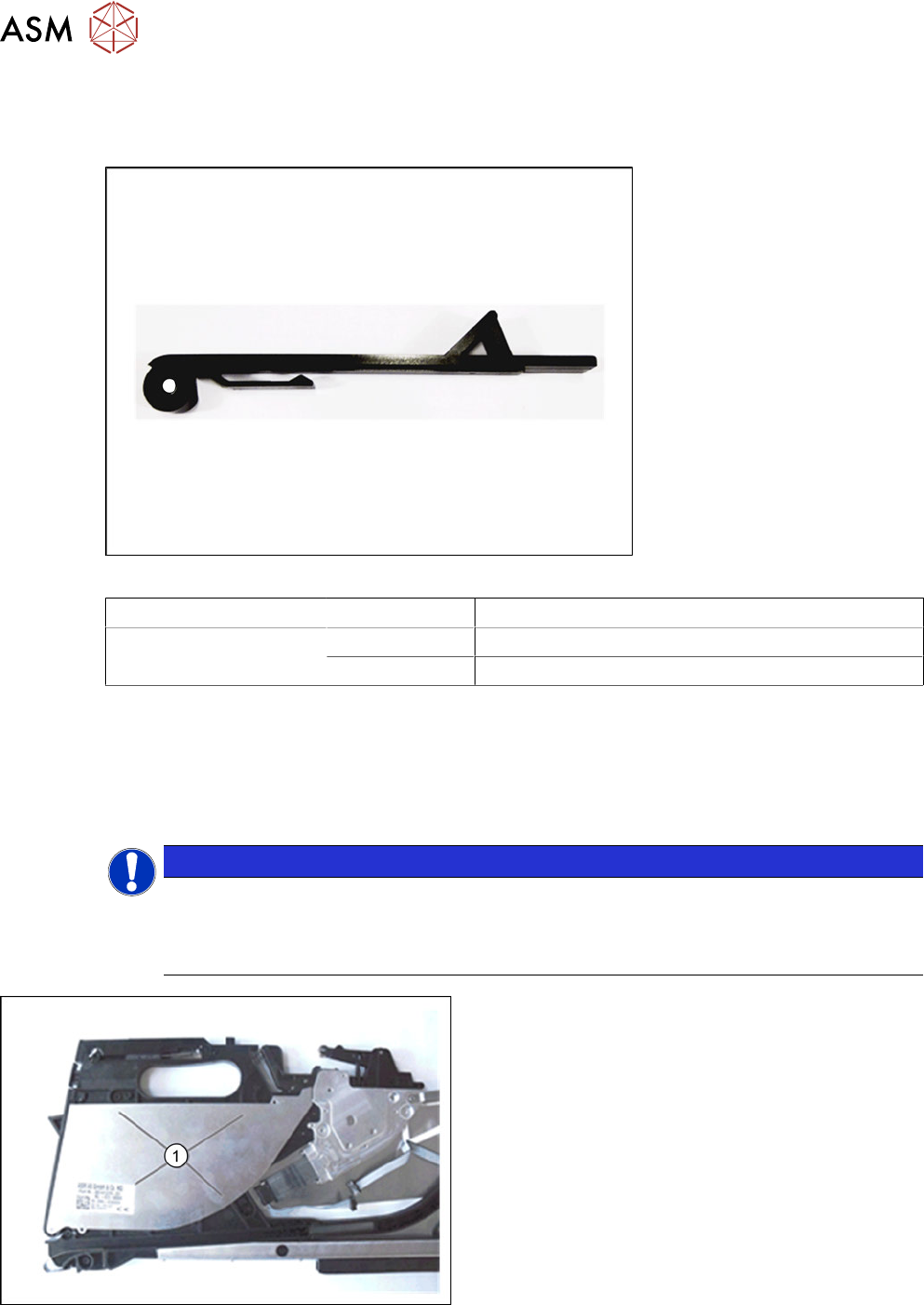

Abb.36: Klappe Folienstopfeinheit kpl. X8Smart
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8mmX 03107505-xx Klappe Folienstopfeinheit kpl. X8Smart
03004081-xx Welle D2 Folienklappe X8
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9 Nm
●
TORX-Schraubendreher 0,6 Nm, Größe T8
7.12.1 Klappe entfernen
HINWEIS
Vertauschen des Folientankblechs vermeiden
Auf dem Folientankblech befindet sich ein Barcode, der das Zuführmodul eindeutig identifi-
ziert. Stellen Sie deshalb sicher, dass dieses Blech nicht mit einem anderen Folientank-
blech vertauscht wird.
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie die rechte Seitenabdeckung (siehe
7.3.3 "Rechte Seitenabdeckung entfer-
nen" [}84]).
► Heben Sie vorsichtig das Folientankblech(1) aus
dem Grundkörper des Zuführmoduls.
7 Reparaturen an SmartFeeder 8 mm X
7.12 Klappe Folienentsorgung
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 121

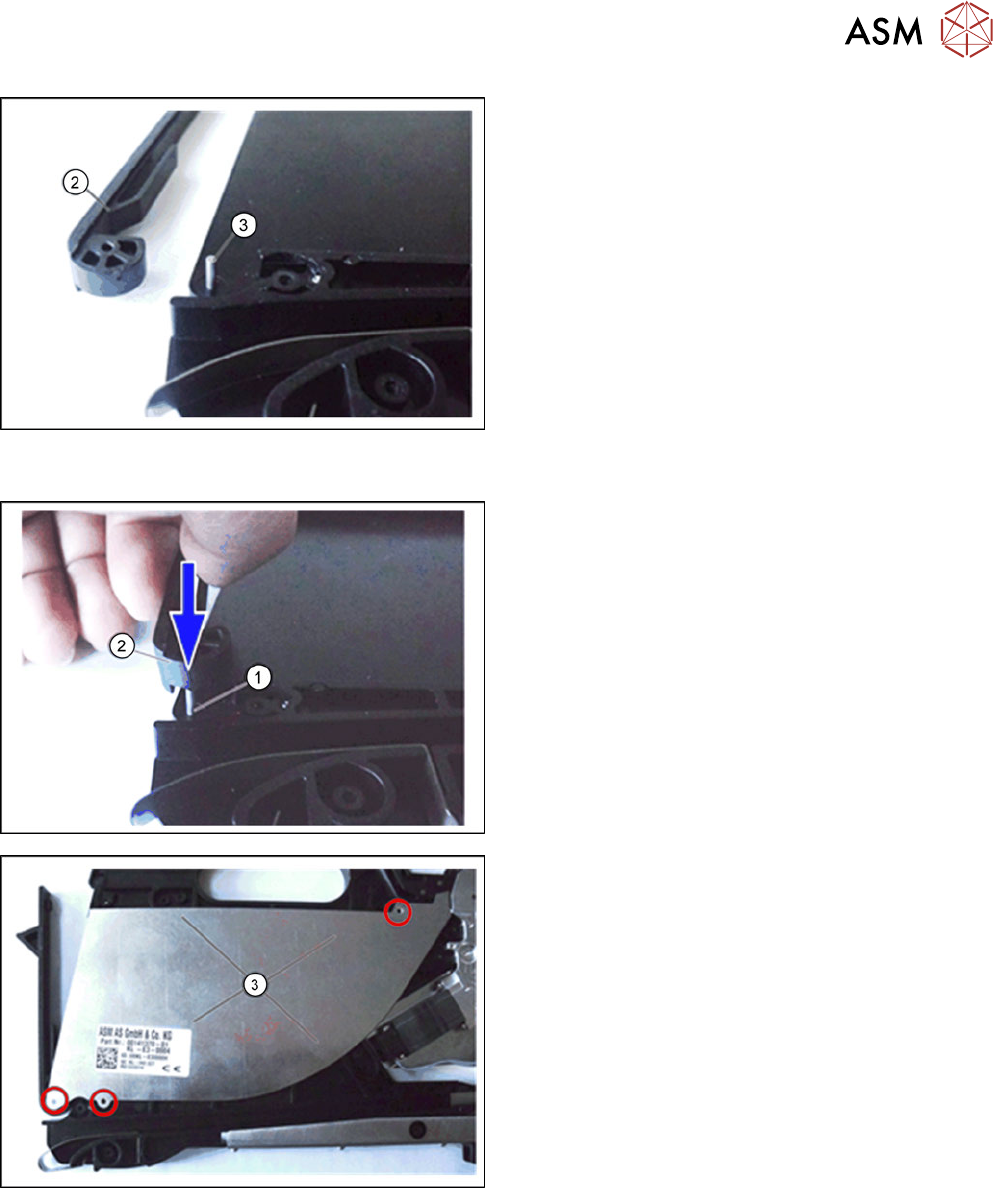

► Entnehmen Sie die Klappe(2) und die Welle(3).
Die Welle ist im Folientank nur eingesteckt.
► Reinigen Sie den Folientank gründlich und entfer-
nen Sie alle Folien- und Klebereste, bevor Sie
das Folientankblech wieder auf den Folientank
aufsetzen.
7.12.2 Klappe montieren
► Stecken Sie die Welle(1) in den Folientank des
Zuführmoduls.
► Schieben Sie die Klappe(2) auf die Welle.
► Legen Sie das Folientankblech(3) wie abgebildet
auf den Folientank.
Achten Sie darauf, dass das Folientankblech an
den rot gekennzeichneten Positionen in die dafür
vorgesehenen Nasen einrastet.
► Montieren Sie die rechte Seitenabdeckung (siehe
7.3.4 "Rechte Seitenabdeckung montieren
8" [}85]).
7 Reparaturen an SmartFeeder 8 mm X
7.13 Messer Folienentsorgung
122 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
7.13 Messer Folienentsorgung
Benötigtes Ersatzteil

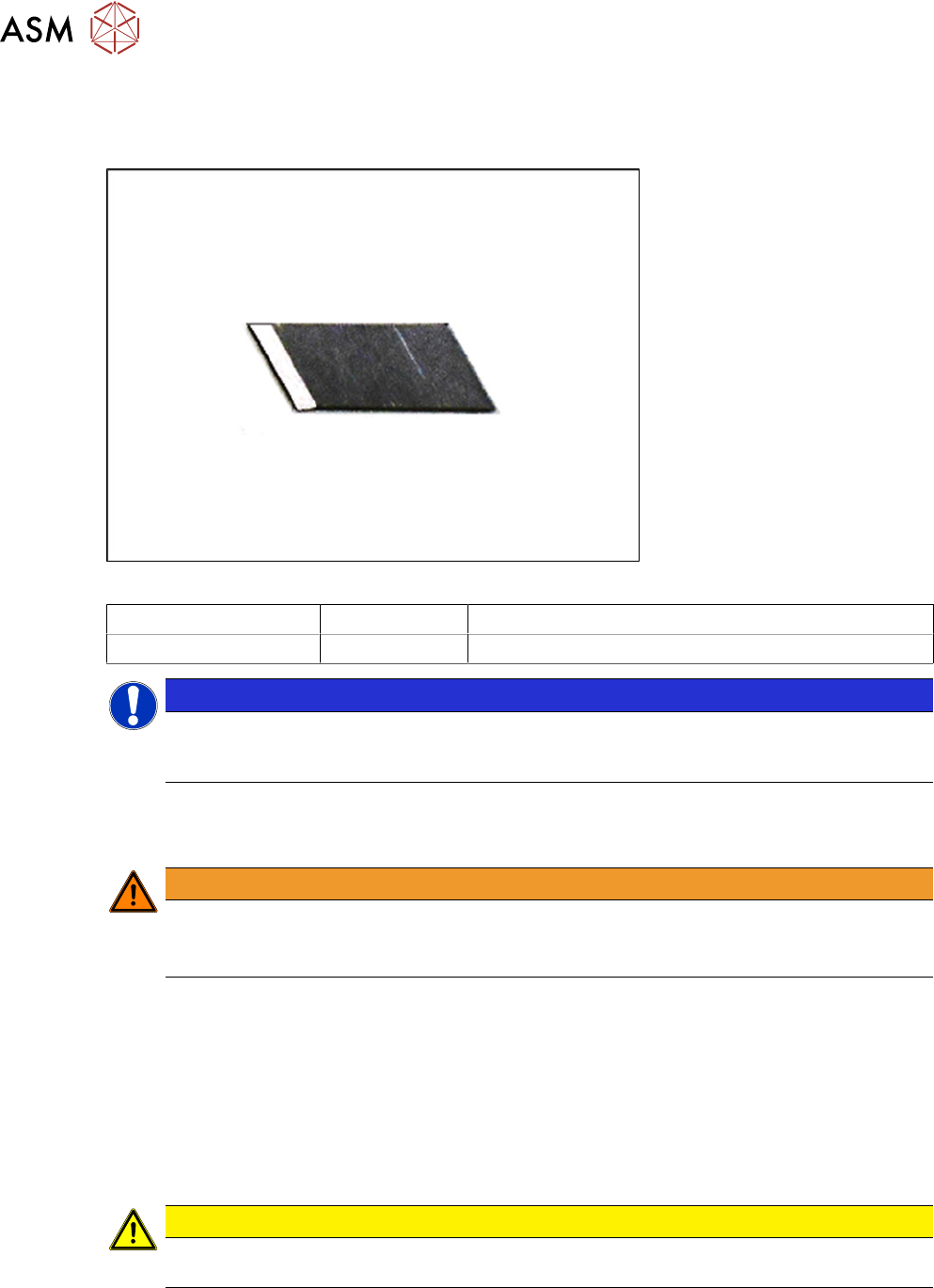

Abb.37: Messer Zwischenwand
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8mmX 00341370Sxx Messer Zwischenwand
HINWEIS
Beachten Sie bitte folgende Punkte, wenn einzelne Messer vorbereitet werden. Einzelne
Messer müssen von der Klinge gebrochen werden. Stellen Sie dabei sicher, dass alle Si-
cherheitsanweisungen beachtet werden.
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, Größe T8
WARNUNG
Verletzungsgefahr
Die Schneide des Messers ist sehr scharf. Verwenden Sie deshalb beim Entfernen und
Montieren des Messers eine Pinzette.
7.13.1 Messer Zwischenwand entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebene und saubere Unterlage.
► Öffnen Sie die Klappe.
► Lösen Sie die Befestigungsschraube und entfernen Sie das alte Messer.
7.13.2 Messer Zwischenwand montieren
► Setzen Sie das neue Messer lagerichtig ein und schrauben Sie es fest.
VORSICHT
► Die Messer sind scharf, bitte treffen Sie beim Einbau entsprechende Sicherheitsvor-
kehrungen!
