10 Reparaturen an SmartFeeder 24 - 104 mm X
10.13 Griff mit Bedienfeld komplett
292 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.13 Griff mit Bedienfeld komplett
Benötigtes Ersatzteil

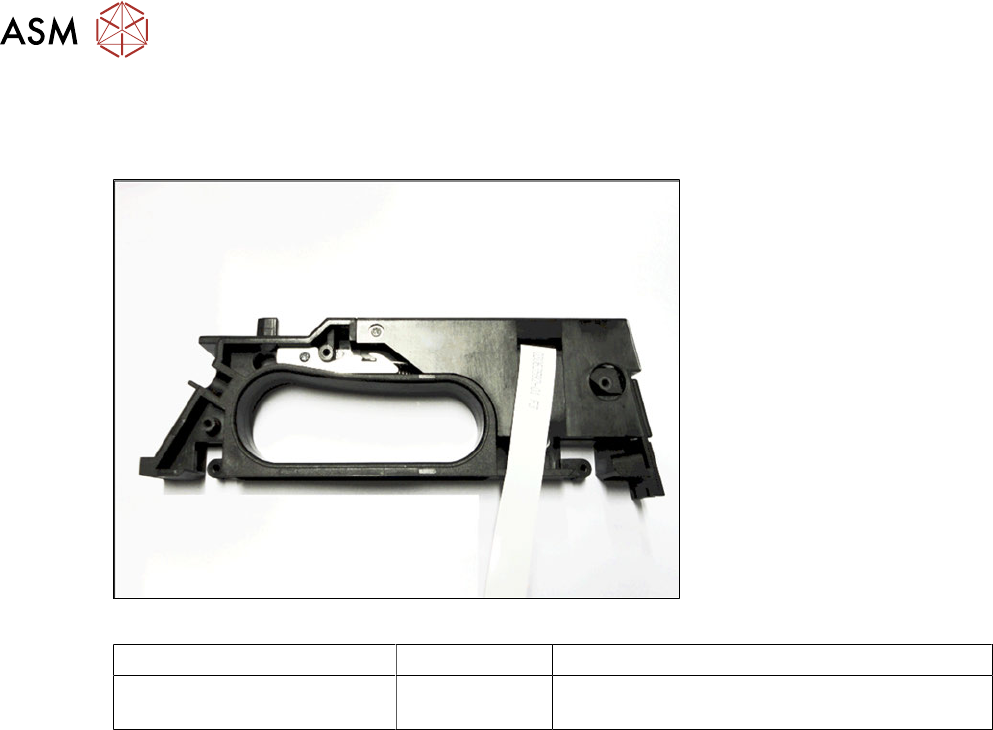

Abb.102: Griff X24-104 kpl.
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24 – 104 mm X 03112666Sxx Griff X24-104 kpl.
(vormontiert mit Flachbandkabel)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher Größe T8, 0,6Nm
●
Pinzette
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.13 Griff mit Bedienfeld komplett
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 293

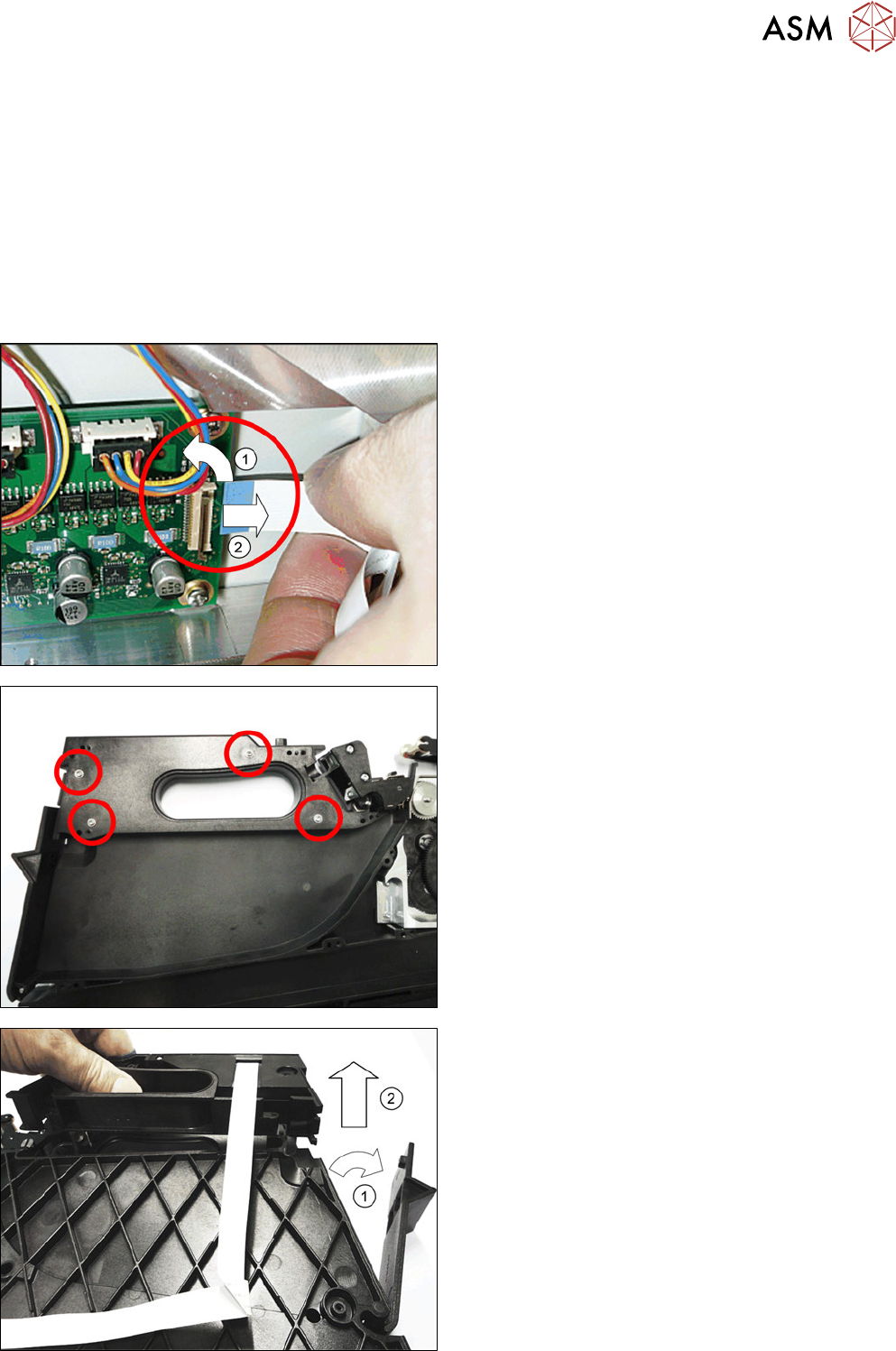

10.13.1 Griff komplett entfernen
► Legen Sie das Zuführmodul vorsichtig mit der linken Seite auf eine stabile, ebene und saube-
re Unterlage.
► Entfernen Sie die rechte hintere Seitenwand (siehe 10.3.3 "Seitenwand rechts hinten" [}241]).
► Entfernen Sie die Druckfeder aus der Wippe (siehe 10.9.2.1 "Druckfeder und Federhalter aus-
tauschen" [}284]).
► Legen Sie das Zuführmodul vorsichtig mit der rechten Seite auf eine stabile, ebene und sau-
bere Unterlage.
► Entfernen Sie das linke Seitenblech (siehe 10.3.1 "Seitenblech links entfernen / montie-
ren" [}239]).
► Öffnen Sie an der Steuerplatine den Bügel am
Flachbandanschluss.(1)
► Ziehen Sie das Flachbandkabel aus dem An-
schluss.(2)
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie die vier in der Abbildung gekenn-
zeichneten Schrauben, mit denen der Griff befes-
tigt ist. Verwenden Sie hierzu einen TORX-
Schraubendreher Größe T8.
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Öffnen Sie die Klappe vom Folienbehälter.(1)
► Ziehen Sie den Griff senkrecht nach oben aus
dem Grundkörper des Zuführmoduls.(2)
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.13 Griff mit Bedienfeld komplett
294 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.13.2 Griff komplett montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Öffnen Sie die Klappe des Folienbehälters.(1)
► Setzen Sie den Griff senkrecht nach unten in den
Grundkörper des Zuführmoduls.(2)
► Schließen Sie die Klappe des Folienbehälters.
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Befestigen Sie den Griff mit den vier in der Abbil-
dung gekennzeichneten Schrauben. Verwenden
Sie dazu einen TORX-Schraubendrehen mit
0,6Nm.
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Verlegen Sie das Kabel wie abgebildet.
Achten Sie beim Verlegen darauf, dass am Ende
des Kabels die blaue Seite nach oben zeigt.
