8 Reparaturen an SmartFeeder 2x8 mm X 8.8 Folienschwinge 168 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 8.8.1.1 Folienschwinge kpl. entfernen ► Legen Sie das Zuführmodul auf eine stabile, ebe- ne und saube…
8 Reparaturen an SmartFeeder 2x8 mm X
8.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 167
8.8 Folienschwinge
8.8.1 Folienschwinge komplett
Benötigtes Ersatzteil

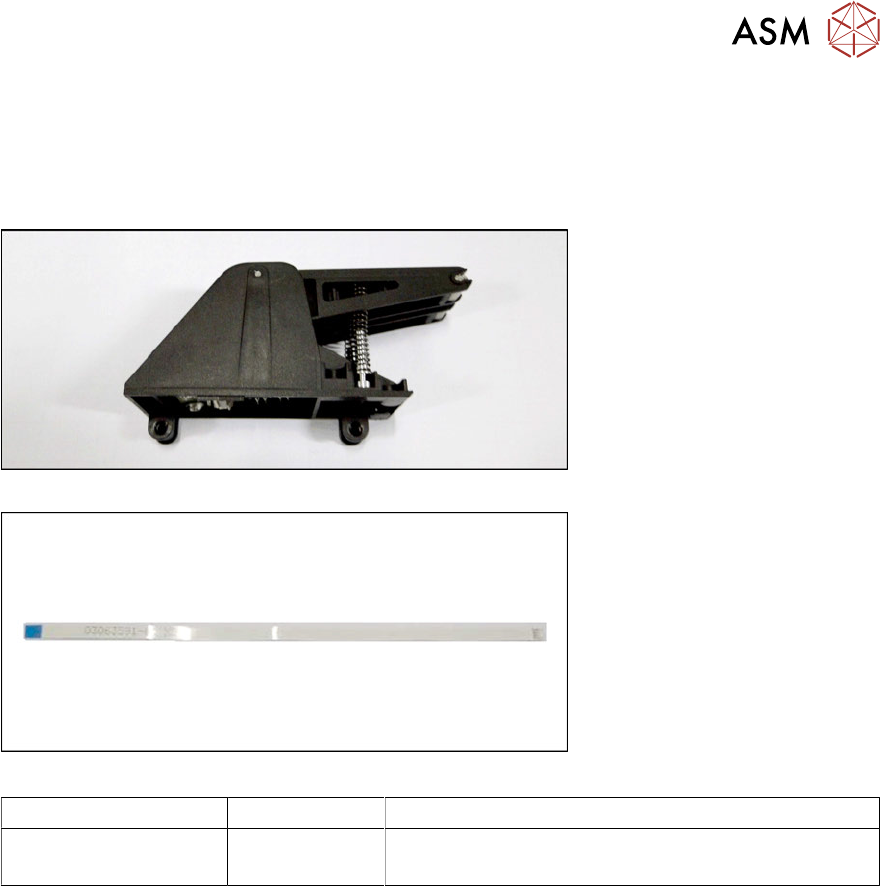

Abb.52: Folienschwinge kpl.
Abb.53: Kabel Lichtschrankengeber
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX 03066480-xx
03063591-xx
Folienschwingeneinheit kpl. /X2x8
Kabel Lichtschrankengeber
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, Größe T8
●
Kleiner Schlitzschraubendreher
8 Reparaturen an SmartFeeder 2x8 mm X
8.8 Folienschwinge
168 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

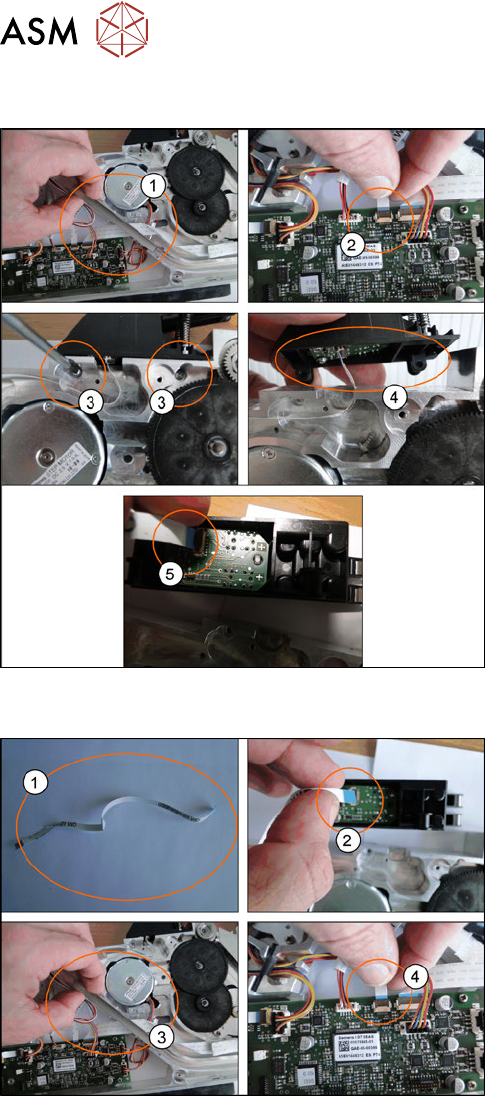

8.8.1.1 Folienschwinge kpl. entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Entfernen Sie die linke und die rechte Seitenab-
deckung. (See 8.3.1 "Linke Seitenabdeckung ent-
fernen" [}137], 8.3.3 "Rechte Seitenabdeckung
entfernen" [}138])
► Entfernen Sie den Gurtleitkanal.(1)
► Stecken Sie das Kabel Lichtschrankengeber von
der Hauptplatine ab.(2)
► Lösen und entfernen Sie die TORX-Schrauben
an der Folienschwinge.(3)
► Schieben Sie die Folienschwinge nach rechts(4)
und stecken Sie das Kabel ab.(5)
8.8.1.2 Folienschwinge kpl. montieren
► Befestigen Sie das neue Kabel an den gleichen
Stellen, wo auch das alte befestigt war.(1)
► Schließen Sie das Kabel am Stecker der Folien-
schwinge an und montieren Sie die Folienschwin-
ge.(2)
► Ersetzen Sie den Gurtleitkanal, das Kabel muss
unten sein.(3)
► Stecken Sie das Kabel an der Hauptplatine
an.(4)
► Montieren Sie die linke und die rechte Seitenab-
deckung (siehe 8.3.2 "Linke Seitenabdeckung
montieren" [}138], 8.3.4 "Rechte Seitenabde-
ckung montieren" [}139]).
8 Reparaturen an SmartFeeder 2x8 mm X
8.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 169
8.8.2 Weitere Ersatzteile an der Folienschwinge
Abb.54: Einzelteile Folienschwinge
Zuführmodul Position Artikel-Nr. Bezeichnung
SmartFeeder 2x8mm X 1 03075720-xx Federzapfen mit Feder/X2x8mm
2 03003143-xx Rolle /Folienentsorgung X8
3 03067456-xx Rollenachse Schwinge /X2x8
4 03066482- xx Folienschwinge/X2x8
5 03061563-xx Lagerwelle Schwinge /X2x8
6 03074758-xx Schwingenlagerung / X2x8
7 03076204-xx Distanzplatte 1.7mm
8 03063457-xx FBG Lichtschrankengeber X2x8
9 03033797-xx RF-SN75-2,5 x 8-9.8
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher
●
Kleiner Schlitzschraubendreher
●
Pinzette
