10 Reparaturen an SmartFeeder 24 - 104 mm X
10.3 Seitenabdeckungen
238 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.2.2 Gleitführung montieren
► Drehen Sie das Zuführmodul mit der Unterseite
nach oben.
► Setzen Sie die Gleitführung – wie abgebildet – an
die Unterseite des Zuführmoduls.
Beachten Sie hierbei die Anordnung der Bohrun-
gen in der Gleitführung.
► Schieben Sie die Gleitführung wie abgebildet bis
zum Anschlag nach vorn an die vordere Gleitfüh-
rung.
► Senken Sie anschließend die beiden Rastnasen
der Gleitführung in die dafür vorgesehenen Öff-
nungen an der Unterseite des Zuführmoduls.
► Befestigen Sie die Gleitführung mit den 4 Schrau-
ben mit 0,6Nm an das Zuführmodul.
10.3 Seitenabdeckungen
Benötigte Ersatzteile
Seitenblech li. X24 -104Smart Abdeckung re. X24 -104Smart Seitenwand re. X24 -104Smart
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24 – 104 mm X 03113301Sxx Seitenblech li. X24-104Smart
03122209Sxx Abdeckung re. X24-104Smart
03122209Sxx Seitenwand re. X24-104Smart
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.3 Seitenabdeckungen
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 239

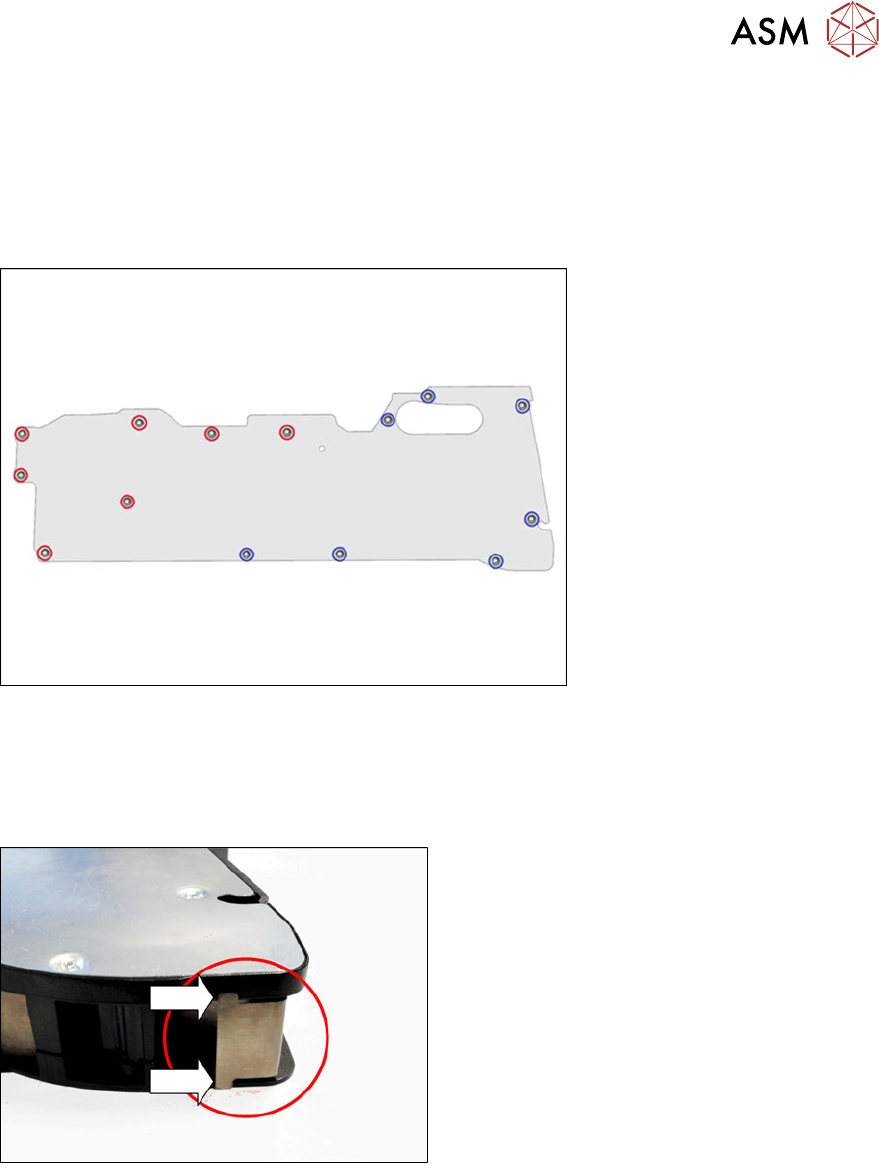

10.3.1 Seitenblech links entfernen / montieren
► Legen Sie das Zuführmodul vorsichtig mit der rechten Seite auf eine stabile, ebene und sau-
bere Unterlage.
► Lösen bzw. befestigen Sie die Schrauben jeweils mit dem Werkzeug, das in der Abbildung
angegeben ist.
Die unterschiedlichen Schraubentypen sind in der Abbildung farblich gekennzeichnet.
●
Blaue Punkte kennzeichnen Schrauben, für die Sie einen TORX-Schraubendreher mit 0,6Nm
Drehmoment verwenden.
Schraube: RF-SN75-2,5 x 6-9.8 [03033796-xx].
●
Rote Punkte kennzeichnen Schrauben, für die Sie einen Kreuzschlitzschraubendreher mit
0,6Nm Drehmoment verwenden.
Schraube: SN 213307-H-M2,5 x 5-A2-70 [03071822-xx]
► Stellen Sie bei der Montage der Seiten-
wand sicher, dass sich beide Rastnasen
der Blattfeder außerhalb des Grundkörpers
befinden und die Blattfeder frei nach unten
schwingen kann.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.3 Seitenabdeckungen
240 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.3.2 Abdeckung rechts vorn entfernen / montieren
► Legen Sie das Zuführmodul vorsichtig mit der linken Seite auf eine stabile, ebene und saube-
re Unterlage.
► Lösen bzw. befestigen Sie die Schrauben jeweils mit dem Werkzeug, das in der Abbildung
angegeben ist.
Die unterschiedlichen Schraubentypen sind in der Abbildung farblich gekennzeichnet.
●
Blaue Punkte kennzeichnen Schrauben, für die Sie einen TORX-Schraubendreher mit 0,6Nm
Drehmoment verwenden.
Schraube: RF-SN75-2,5 x 10-9.8 [03033798-xx]
●
Rote Punkte kennzeichnen Schrauben, für die Sie einen Kreuzschlitzschraubendreher mit
0,6Nm Drehmoment verwenden.
Schraube: SN 213307-H-M2,5 x 5-A2-70 [03071822-xx]
