8 Reparaturen an SmartFeeder 2x8 mm X
8.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 171
8.8.2.3 Kabel Lichtschrankengeber entnehmen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Entfernen Sie die linke und die rechte Seitenab-
deckung. (See 8.3.1 "Linke Seitenabdeckung ent-
fernen" [}137], 8.3.3 "Rechte Seitenabdeckung
entfernen" [}138])
► Entfernen Sie den Gurtleitkanal.(1)
► Stecken Sie das Kabel Lichtschrankengeber von
der Hauptplatine ab.(2)
► Lösen und entfernen Sie die TORX-Schrauben
(RF-SN75-2,5x8-9,8) an der Folienschwinge.(3)
► Schieben Sie die Folienschwinge nach rechts(4)
und stecken Sie das Kabel ab.(5)
8.8.2.4 Kabel Lichtschrankengeber einsetzen
► Befestigen Sie das neue Kabel an den gleichen
Stellen, wo auch das alte befestigt war.
► Bringen Sie das Kabel am Stecker der Folien-
schwinge an(1) und bauen Sie die Folienschwin-
ge wieder ein.(2)
► Ersetzen Sie den Gurtleitkanal, das Kabel muss
unten sein.(3)
► Stecken Sie das Kabel an der Hauptplatine
an.(4)
► Montieren Sie die linke und die rechte Seitenab-
deckung (siehe 8.3.2 "Linke Seitenabdeckung
montieren" [}138], 8.3.4 "Rechte Seitenabde-
ckung montieren" [}139]).
8 Reparaturen an SmartFeeder 2x8 mm X
8.9 Wippe
172 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
8.9 Wippe
8.9.1 Wippe komplett
Benötigtes Ersatzteil

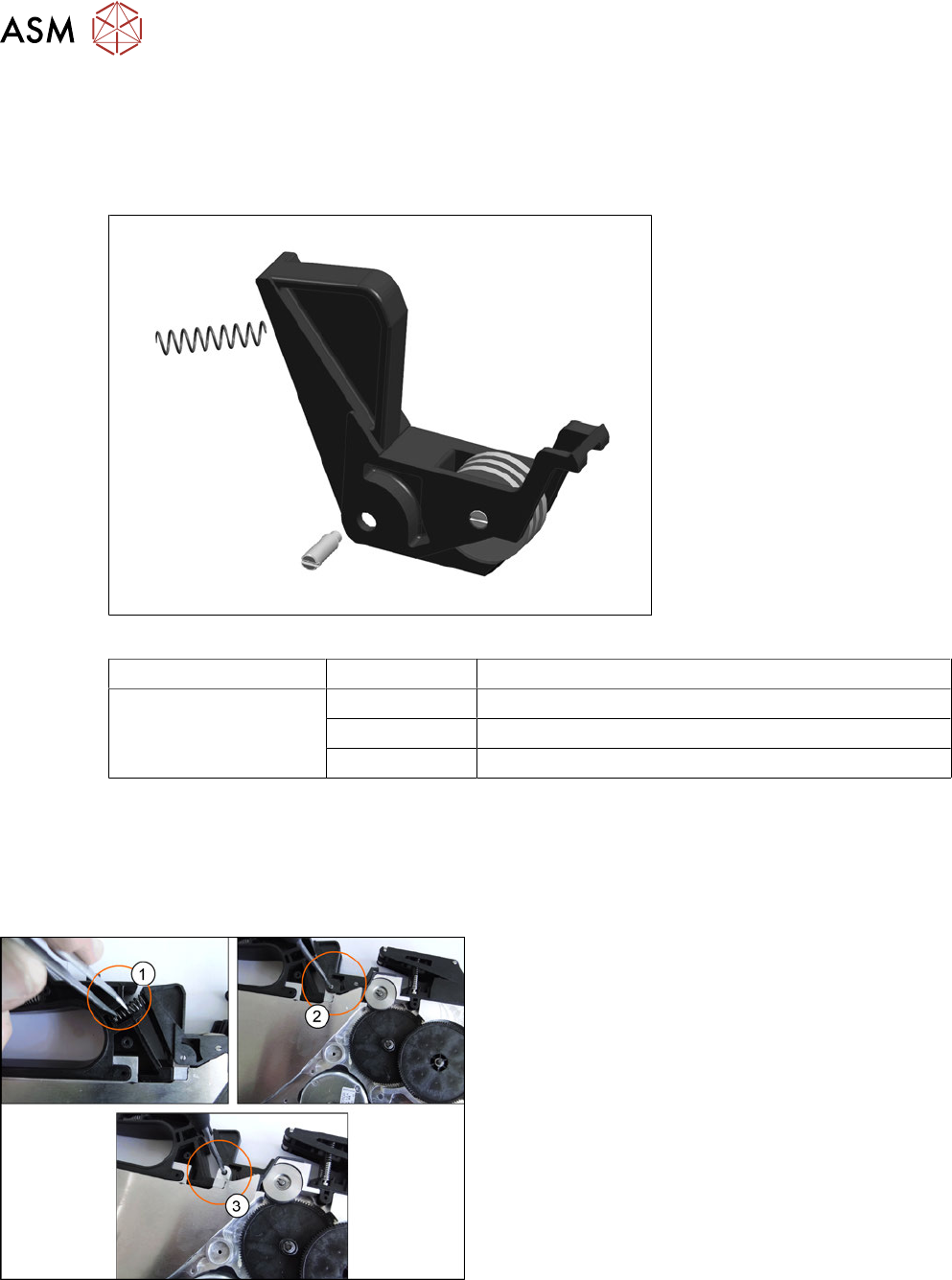

Abb.55: Wippe kpl. /X8
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX 03042320Sxx Wippe kpl. /X8
03048855-xx Druckfeder 0,75x6,25x31x8,5
03042321-xx Lagerwelle Wippe /X8
Benötigtes Werkzeug
●
Schlitzschraubendreher
●
Pinzette
●
Splinttreiber Größe 1,4
8.9.1.1 Wippe entfernen
► Legen Sie das Zuführmodul mit der linke Seite
auf eine stabile, ebene und saubere Unterlage.
► Entfernen Sie die rechte Seitenabdeckung (siehe
8.3.3 "Rechte Seitenabdeckung entfer-
nen" [}138]).
► Entnehmen Sie die Druckfedern.(1)
► Schrauben Sie die Lagerwelle ab und entnehmen
Sie die Wippe.(2)
► Falls notwendig, schrauben Sie die Lagerwelle
ab und entnehmen Sie die andere Wippe(3).
8.9.1.2 Wippe komplett montieren
► Setzen Sie die linke Wippe wieder ein.
► Setzen Sie die rechte Wippe wieder ein.
► Setzen Sie die Druckfedern wieder ein.
► Montieren Sie die rechte Seitenabdeckung (siehe 8.3.4 "Rechte Seitenabdeckung montie-
ren" [}139]).
8 Reparaturen an SmartFeeder 2x8 mm X
8.9 Wippe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 173
8.9.2 Ersatzteile an der Wippe
Benötigtes Ersatzteil

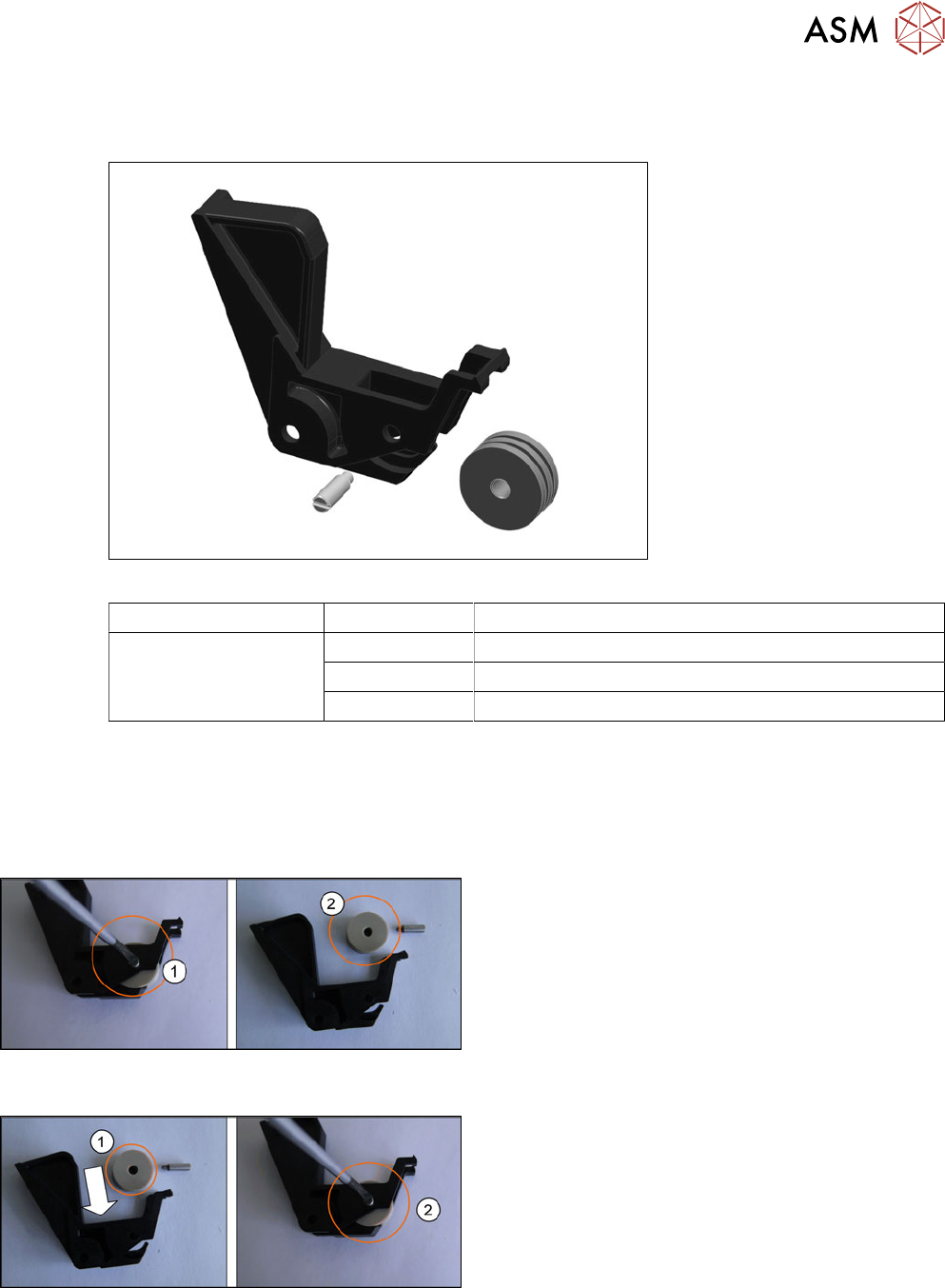

Abb.56: Wippe, Stopfrad und Lagerwelle
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX 03041735-xx Wippe m. Bügel /Folienentsorgung X8
03041017-xx Stopfrad glatt /Wippe X8
03042321-xx Lagerwelle Wippe /X8
Benötigtes Werkzeug
●
Schlitzschraubendreher
●
Pinzette
8.9.2.1 Stopfrad und Lagerwelle entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Entnehmen Sie die Wippe wie in 8.9.1.1 "Wippe
entfernen" [}172] beschrieben.
► Schrauben Sie die Lagerwelle ab(1) und entneh-
men Sie das Stopfrad.(2)
8.9.2.2 Stopfrad und Lagerwelle montieren
► Schieben Sie das Stopfrad in die Wippe.(1)
► Stecken Sie die Lagerwelle durch die Bohrung in
der Wippe durch das Stopfrad und schrauben Sie
sie fest.(2)
► Befestigen Sie die Wippe wie in Abschnitt 8.9.1.2
"Wippe komplett montieren" [}172] beschrieben.
