10 Reparaturen an SmartFeeder 24 - 104 mm X 10.5 Abholfenster Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 249 ► Entfernen Sie das Halteblech (1) . ► Entfernen Sie die Druckfeder (2). Unterhalb des Abholfe…
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.5 Abholfenster
248 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.5.1 Abholfenster entfernen
► Entfernen Sie die beiden Schrauben am hinteren
Drehpunkt des Abholfensters (links und
rechts).(19
► Entfernen Sie die Führungsschraube des Abhol-
fensters (vorn rechts).(2)
Das Abholfenster wird mit einer Druckfeder und einem
Halteblech in seiner Position gehalten.
► Lösen Sie das „Halteblech Feder Abholfenster
X24-104“, um die Druckfeder zu entspannen.
► Entfernen Sie die Schraube.
► Heben Sie das Abholfenster hinten hoch.
► Kippen Sie das Abholfenster anschließend nach
vorne weg.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.5 Abholfenster
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 249

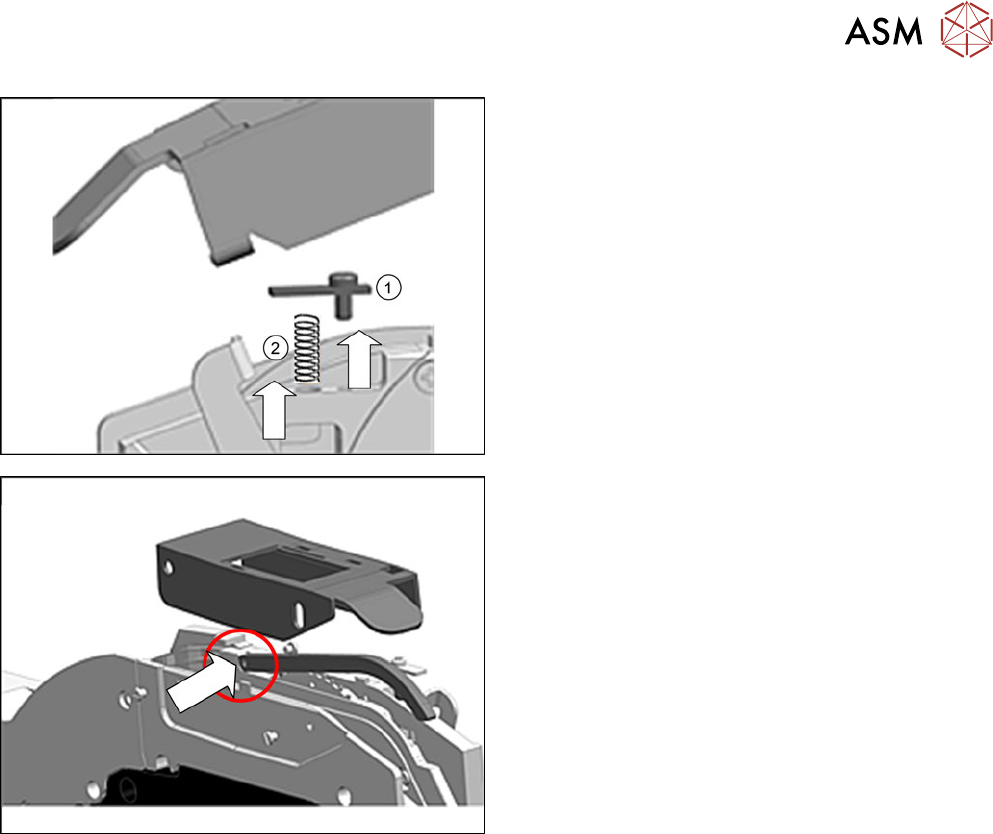

► Entfernen Sie das Halteblech(1).
► Entfernen Sie die Druckfeder(2).
Unterhalb des Abholfensters befindet sich der „Aus-
werfer X24-104 Smart“ [03126631-xx]. Bei Bedarf
kann dieser jetzt ausgetauscht werden.
Der Auswerfer ist mit einer „Bundschrau-
be“ [03020727-xx] am Grundkörper befestigt.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.5 Abholfenster
250 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.5.2 Abholfenster montieren
► Stellen Sie vor der Montage des Abholfensters si-
cher, dass der Auswerfer mit einer „Bundschrau-
be montiert ist.
► Setzen Sie die Druckfeder(1) in die Bohrung ein.
► Stecken Sie die Schraube wie abgebildet in das
Halteblech und setzen Sie das Halteblech(2) ein.
► Führen Sie den Winkel, der sich vorn links am
Abholfenster befindet, in die Aussparung am
Grundköper ein.
► Setzen Sie das Abholfenster wie abgebildet
schräg von oben auf den Grundkörper und sen-
ken Sie es nach hinten ab.
