9 Reparaturen an SmartFeeder 12mmX / 16mmX 9.8 Folienschwinge 218 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 ► Setzen Sie die Folienschwinge von oben an der abgebildeten Position auf das Zuführmodul (…
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 217
9.8.1.1 Folienschwingeneinheit entfernen
► Entfernen Sie die linke Seitenabdeckung (siehe
9.3.1 "Linke Seitenabdeckung entfernen" [}188]).
► Entfernen Sie mit einem TORX-Schraubendreher
T8 die beiden Schrauben(1), mit denen die Foli-
enschwinge befestigt ist.
Achten Sie darauf, dass die beiden Federschei-
ben DIN 127-B2,5-A2 nicht verloren gehen.
► Ziehen Sie die Folienschwinge nach oben ab(2).
► Drehen Sie die Folienschwinge in die abgebildete
Position.
► Klappen Sie den Bügel am Flachbandanschluss
auf(1) und ziehen Sie das Kabel heraus(2).
9.8.1.2 Folienschwingeneinheit montieren
► Drehen Sie die Folienschwinge in die abgebildete
Position.
► Klappen Sie den Bügel am Flachbandanschluss
auf(1).
► Schieben Sie das Kabel mit der blauen Seite
nach oben bis zum Anschlag in den Flachband-
anschluss(2).
Achten Sie dabei darauf, das die Kontakte des
Kabel auf den Kontakten des Anschlusses liegen
► Klappen Sie den Bügel am Flachbandanschluss
zu(3).
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.8 Folienschwinge
218 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

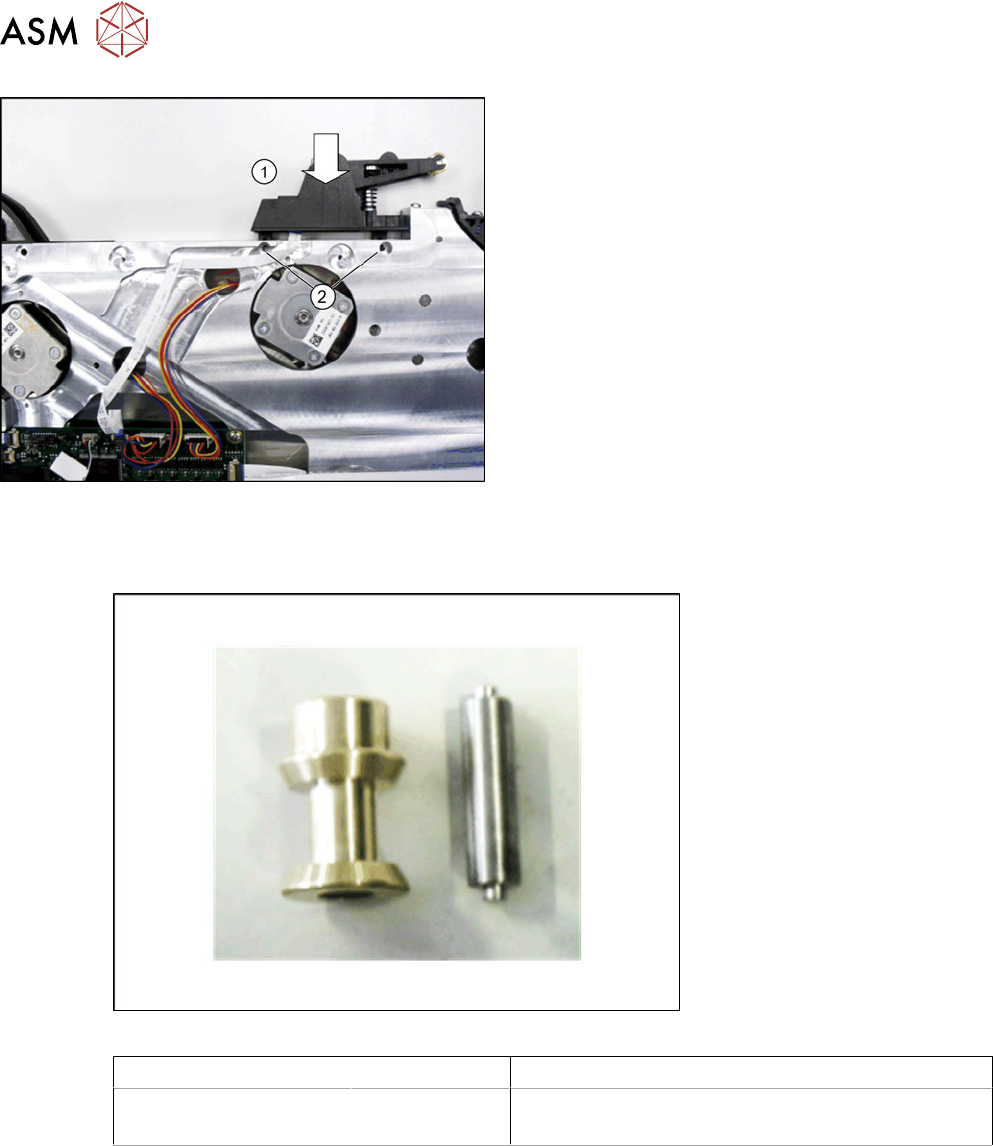

► Setzen Sie die Folienschwinge von oben an der
abgebildeten Position auf das Zuführmodul(1).
► Legen Sie jeweils eine Federscheibe ein und be-
festigen Sie die Folienschwingen mit den beiden
TORX-Schrauben(2). Verwenden Sie hierzu
einen TORX-Schraubendreher T8 mit 0,6Nm.
9.8.2 Rolle/Rollenachse Schwinge
Benötigtes Ersatzteil
Abb.75: Rolle und Rollenachse Schwinge
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 12 mm X
SmartFeeder 16 mm X
03084204-xx
03084883-xx
Rolle X12 V2
Rollenachse Schwinge X12/X16 V2
Benötigtes Werkzeug
●
Schlitzschraubendreher Größe 1
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 219
9.8.2.1 Rolle/Rollenachse entfernen
► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite.
► Ziehen Sie die Rolle samt Rollenachse aus der
Schwinge.
Achten Sie darauf, dass die Rollenachse nicht
verloren geht.
9.8.2.2 Rolle/Rollenachse montieren
Hinweis:
Achten Sie beim SmartFeeder 12mmX auf die richti-
ge Einbaulage der Rolle. Die Führung der Folie(1)
muss sich auf der linken Seite befinden.
► Schieben Sie die Rollenachse in die Rolle.
► Drücken Sie die beiden Enden der Rollenachse
in die Schwinge.(2)
► Stellen Sie sicher, dass sich die Rolle leicht be-
wegen lässt.(3)
