10 Reparaturen an SmartFeeder 24 - 104 mm X 10.5 Abholfenster Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 251 ► Schrauben Sie das Halteblech fest. Achten Sie darauf, dass beim Schrauben die Druckfeder in di…
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.5 Abholfenster
250 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.5.2 Abholfenster montieren

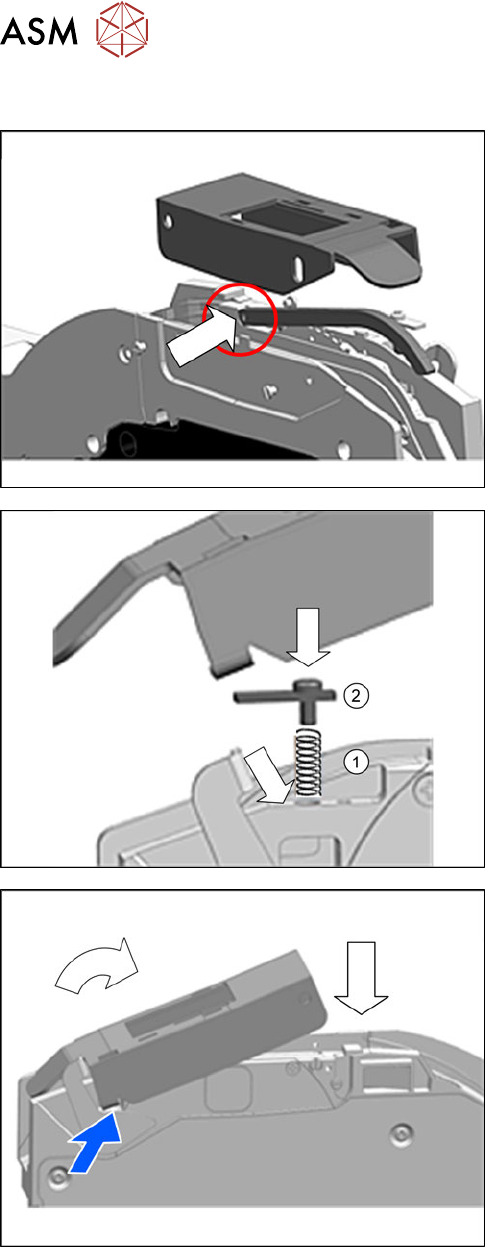

► Stellen Sie vor der Montage des Abholfensters si-
cher, dass der Auswerfer mit einer „Bundschrau-
be montiert ist.
► Setzen Sie die Druckfeder(1) in die Bohrung ein.
► Stecken Sie die Schraube wie abgebildet in das
Halteblech und setzen Sie das Halteblech(2) ein.
► Führen Sie den Winkel, der sich vorn links am
Abholfenster befindet, in die Aussparung am
Grundköper ein.
► Setzen Sie das Abholfenster wie abgebildet
schräg von oben auf den Grundkörper und sen-
ken Sie es nach hinten ab.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.5 Abholfenster
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 251

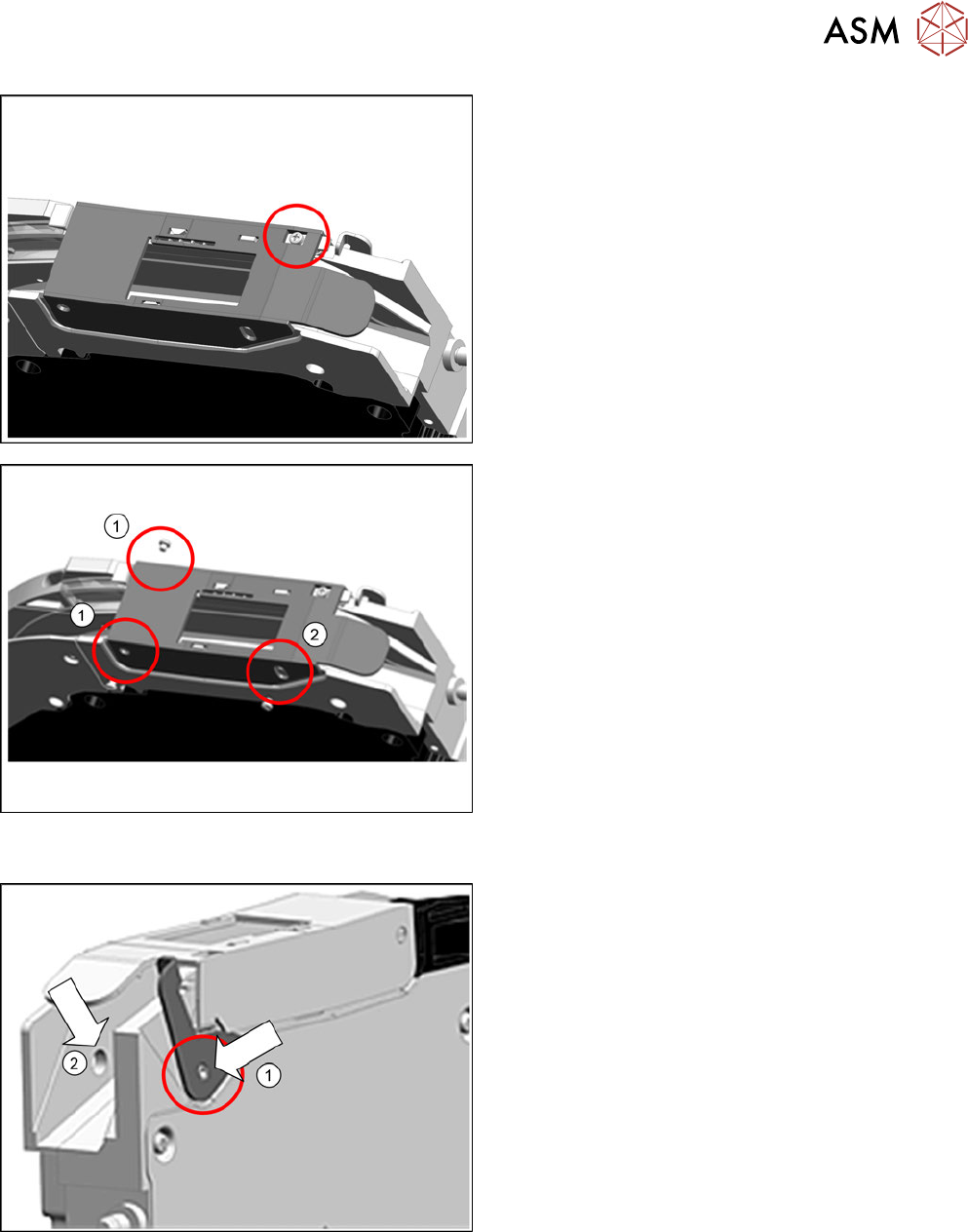

► Schrauben Sie das Halteblech fest.
Achten Sie darauf, dass beim Schrauben die
Druckfeder in die Bohrung gedrückt wird.
► Befestigen Sie das Abholfenster mit den beiden
Schrauben am hinteren Drehpunkt.(1)
► Befestigen Sie vorn rechts die Führungsschraube
des Abholfensters.(2)
10.5.3 Öffner Abholfenster austauschen
Der Öffner des Abholfensters wird mit einer M2,5 x
5mm Kreuzschlitzschraube mit Unterlegscheibe am
Grundkörper montiert.(1)
Die Schraube ist zum Lösen und Befestigen über ein
Loch auf der linken Seite des Gurtkanals erreich-
bar.(2)
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.6 Spleißsensor
252 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.6 Spleißsensor
Benötigtes Ersatzteil
Abb.87: Spleißsensor (links) / Dummy-Spleißsensor (rechts)
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24 - 104mmX 03107028 -xx
03104558 -xx
Spleißsensor X8Smart kpl.
Dummy Spleisssensor X8Smart
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, GrößeT8
