9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.11 Messer Folienentsorgung
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 227

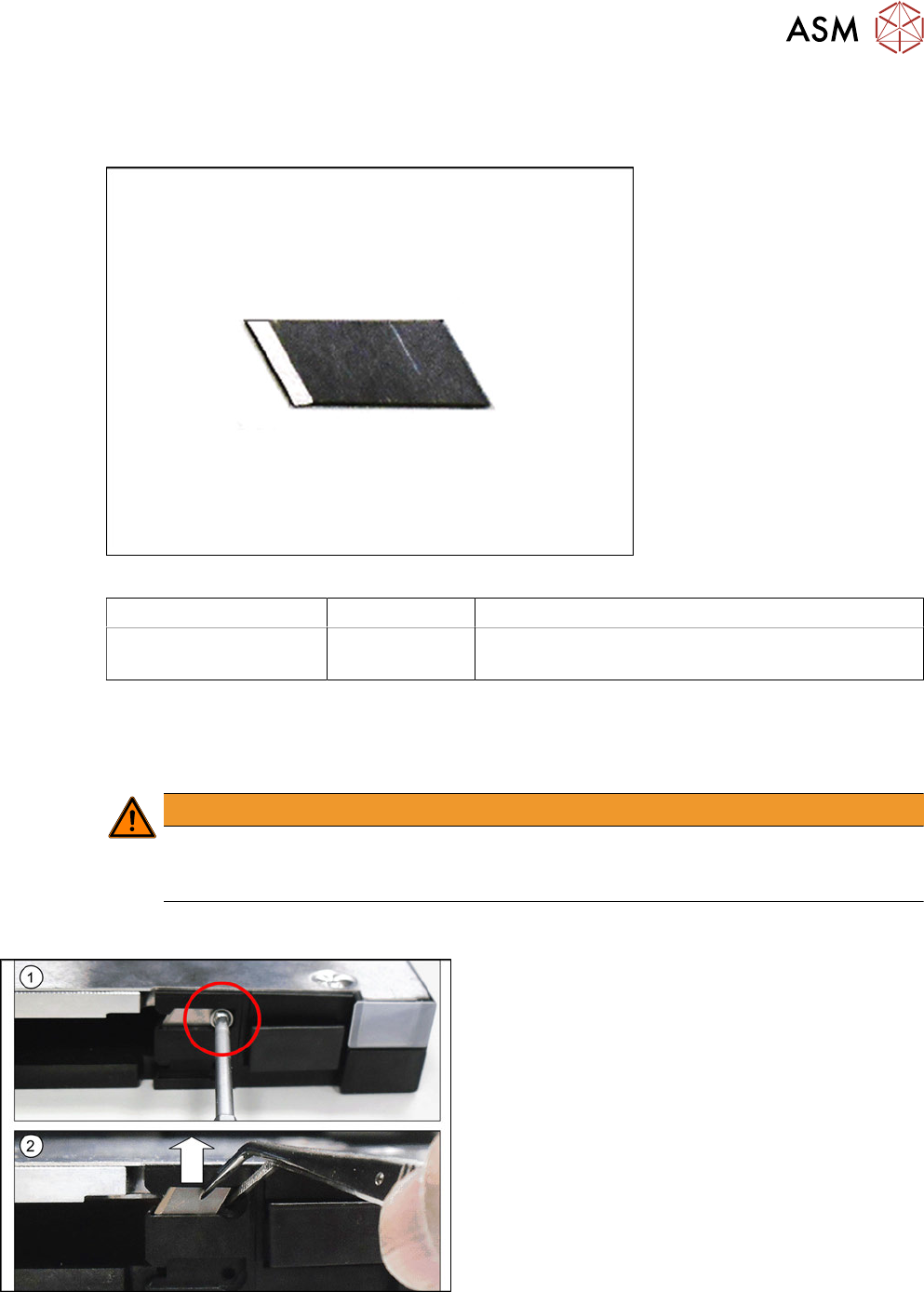

9.11 Messer Folienentsorgung
Benötigtes Ersatzteil
Abb.80: Messer Folienentsorgung
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 12 mm X
SmartFeeder 16 mm X
0341370Sxx Messer
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, Größe T8
●
Pinzette
WARNUNG
Verletzungsgefahr
Die Schneide des Messers ist sehr scharf. Verwenden Sie deshalb beim Entfernen und
Montieren des Messers eine Pinzette.
9.11.1 Messer entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Öffnen Sie die Klappe hinten am Folienbehälter.
► Entfernen Sie die Schraube, mit der das Messer
befestigt ist.(1)
Verwenden Sie dazu einen TORX-Schraubendre-
her Größe8.
► Entfernen Sie das Messer mit einer Pinzette.(2)
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.11 Messer Folienentsorgung
228 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

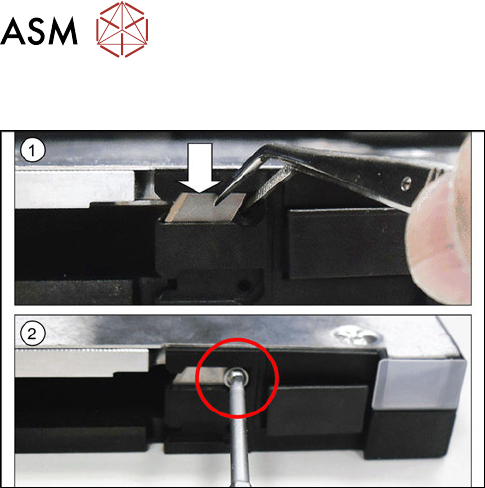

9.11.2 Messer montieren
► Setzen Sie das Messer wie abgebildet mit einer
Pinzette ein.(1)
Achtung:
Das Messer ist sehr scharf.
► Schrauben Sie das Messer fest.(2)
Verwenden Sie dazu eine Schraube RF2,5x6
und einen TORX-Schraubendreher Größe8 mit
0,6Nm.
► Schließen Sie die Klappe.
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.12 Blattfeder
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 229
9.12 Blattfeder
Benötigtes Ersatzteil
Abb.81: Blattfeder
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 12mmX
SmartFeeder 16 mm X
03082505Sxx Blattfeder Gurteinlauf X12/X16 V2
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
●
Flach- oder Kombizange
9.12.1 Blattfeder entfernen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie die rechte Seitenabdeckung (siehe
9.3.3 "Rechte Seitenabdeckung entfer-
nen" [}189]).
► Entfernen Sie die beiden gekennzeichneten
Schrauben.(1)
► Entfernen Sie das Stützblech.(2)
► Ziehen Sie die Blattfeder mit einer Zange nach
oben aus dem Zuführmodul.(3)
