10 Reparaturen an SmartFeeder 24 - 104 mm X
10.9 Wippe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 287
► Schieben Sie das Seitenteil der Wippe wie abge-
bildet auf den Abstreifer.
Stecken Sie dabei die beiden Rastnasen des Ab-
streifers in die Schlitze im Seitenteil der Wippe.
► Befestigen Sie das Seitenteil der Wippe mit den
beiden in der Abbildung gekennzeichneten
Schrauben.
Verwenden Sie hierzu einen TORX-Schrauben-
dreher GrößeT8 mit 0,6Nm.
► Montieren Sie die Wippe (siehe 10.9.1.2 "Wippe
montieren" [}282]).
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.10 Klappe Folienentsorgung
288 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.10 Klappe Folienentsorgung
Benötigtes Ersatzteil
Abb.99: Klappe Folienentsorgung kpl. und Achse Klappe /Folienbehälter
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24 mm X 03115925-xx
03042171-xx
Klappe Folienentsorgung kpl. X24Smart
Achse Klappe /Folienbehälter X16-X24
SmartFeeder 32 mm X 03120759Sxx
03042484-xx
Klappe Folienentsorgung kpl. X24Smart
Achse Klappe /Folienbehälter X16-X24
SmartFeeder 44 mm X 03120624Sxx
03043382-xx
Klappe Folienentsorgung kpl. X24Smart
Achse Klappe /Folienbehälter X16-X24
SmartFeeder 56 mm X 03120624Sxx
03043382-01
Klappe Folienentsorgung kpl. X24Smart
Achse Klappe /Folienbehälter X16-X24
SmartFeeder 72 mm X 03116832Sxx
03043399-xx
Klappe Folienentsorgung kpl. X24Smart
Achse Klappe /Folienbehälter X16-X24
SmartFeeder 88 mm X 03121026Sxx
03042230-xx
Klappe Folienentsorgung kpl. X24Smart
Achse Klappe /Folienbehälter X16-X24
SmartFeeder 104 mm X 03121156Sxx
03121095-xx
Klappe Folienentsorgung kpl. X24Smart
Achse Klappe /Folienbehälter X16-X24
Benötigtes Werkzeug
●
Inbusschlüssel Größe 3, 0,6Nm
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.11 Messer Folienentsorgung
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 289
10.10.1 Klappe austauschen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie die Seitenwand rechts hinten (sie-
he 10.3.3 "Seitenwand rechts hinten" [}241]).
► Ziehen Sie die Klappe senkrecht nach oben von
der Steckachse.
Bei Bedarf können Sie jetzt auch die Steckachse
aus dem Grundkörper ziehen und durch eine
neue ersetzen.
► Schieben Sie die neue Klappe wie abgebildet auf
die Steckachse.
► Montieren Sie die Seitenwand rechts hinten (sie-
he 10.3.3 "Seitenwand rechts hinten" [}241]).
Achten Sie bei der Montage darauf, dass die
Steckachse korrekt in die Bohring in der Seiten-
wand eingesteckt ist.
10.11 Messer Folienentsorgung
Benötigtes Ersatzteil

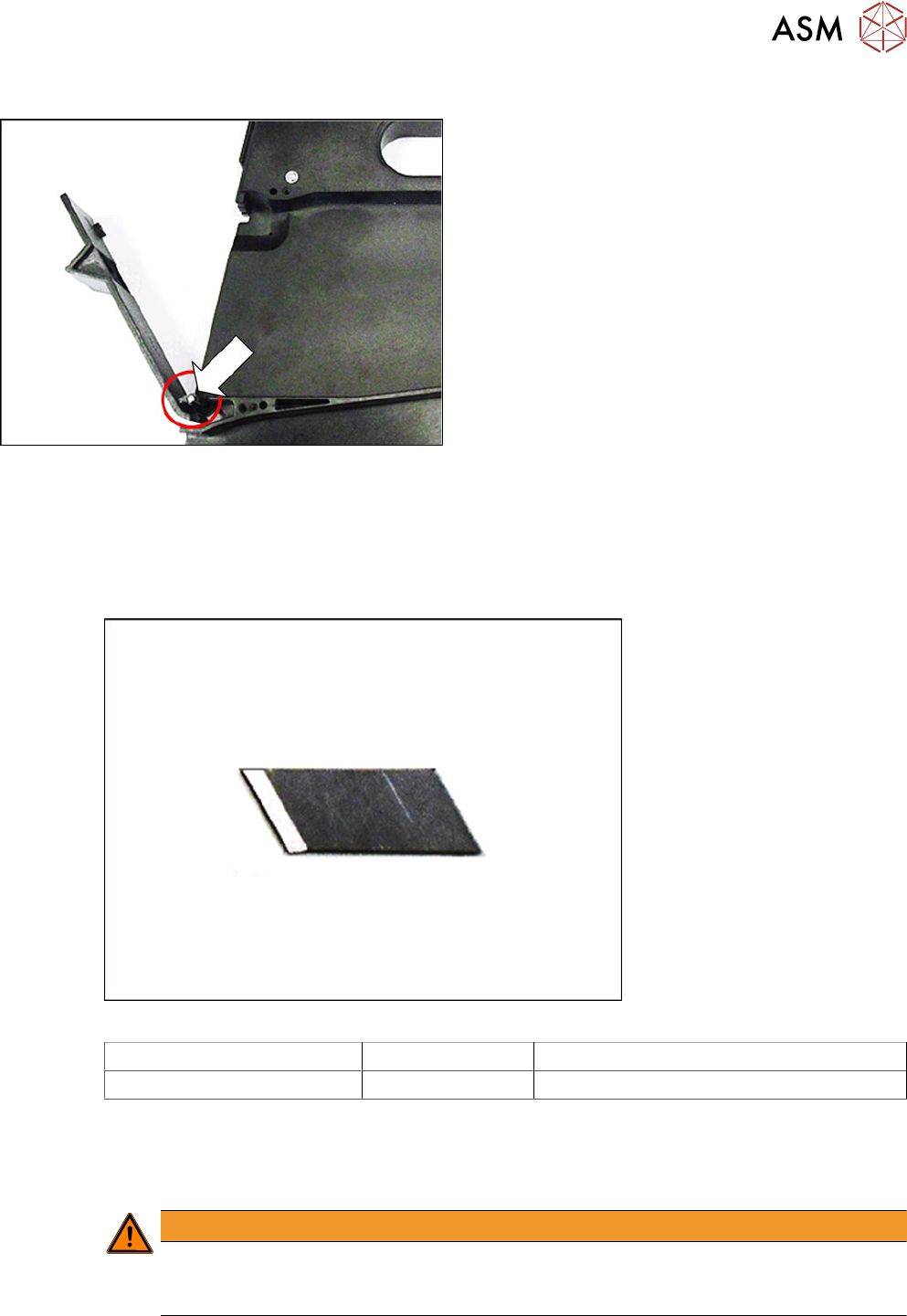

Abb.100: Messer, Zwischenwand
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24-104 mm X 0341370Sxx Messer, Zwischenwand
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, Größe T8
●
Pinzette
WARNUNG
Verletzungsgefahr
Die Schneide des Messers ist sehr scharf. Verwenden Sie deshalb beim Entfernen und
Montieren des Messers eine Pinzette.
