10 Reparaturen an SmartFeeder 24 - 104 mm X
10.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 275

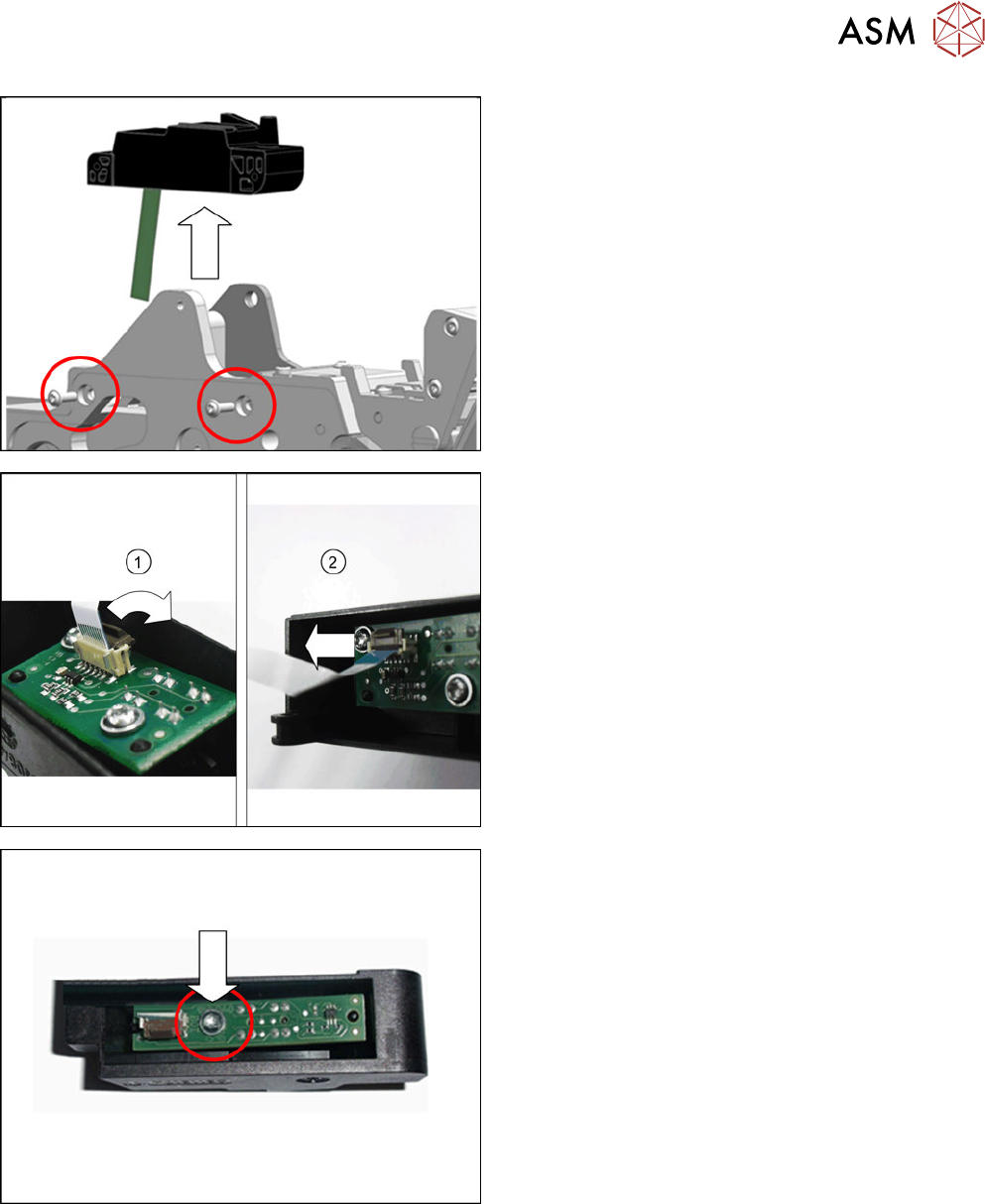

► Entfernen Sie mit einem TORX-Schraubendreher
T8 die beiden in der Abbildung gekennzeichneten
Schrauben, mit denen das Folienschwingenge-
häuse befestigt ist.
Achten Sie darauf, dass die beiden Federschei-
ben DIN 127-B2,5-A2 nicht verloren gehen.
► Ziehen Sie das Folienschwingengehäuse inklusi-
ve Flachbandkabel nach oben vom Grundkörper.
► Drehen Sie das Folienschwingengehäuse in die
abgebildete Position.
► Klappen Sie den Bügel am Flachbandanschluss
auf.(1)
► Ziehen Sie das Flachbandkabel heraus.(2)
► Entfernen Sie mit einem TORX-Schraubendreher
T8 die in der Abbildung gekennzeichnete Schrau-
be, mit der der Lichtschrankengeber am Folien-
schwingengehäuse befestigt ist.
► Entnehmen Sie den Lichtschrankengeber.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.8 Folienschwinge
276 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

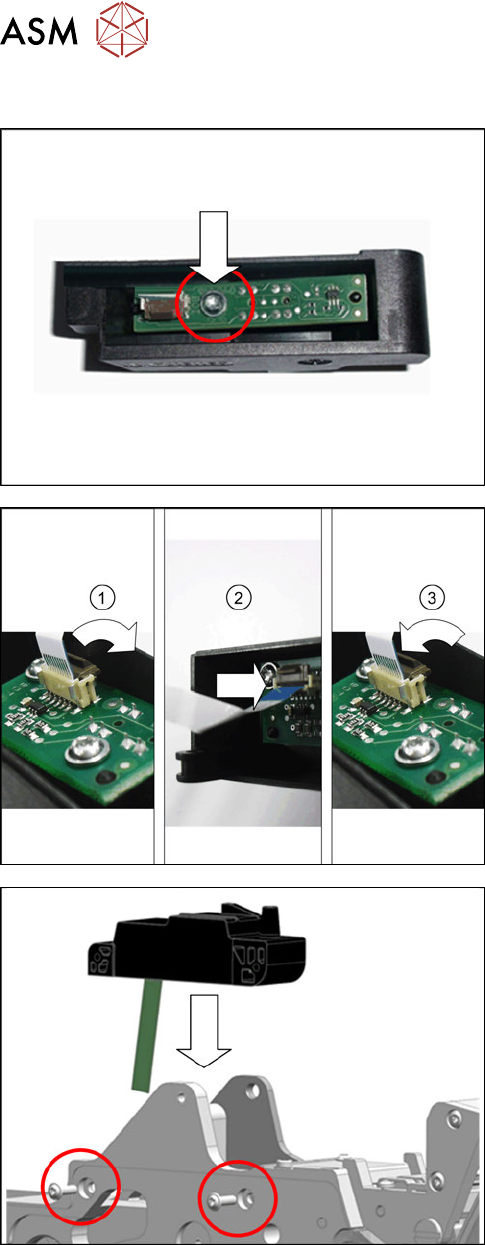

Kabel Lichtschrankengeber montieren
► Stecken Sie den Lichtschrankengeber wie abge-
bildet in das Folienschwingengehäuse ein.
Achten Sie darauf, dass die Passstiffe vom Foli-
engehäuse in die beiden Bohrungen an den kurz-
en Seiten der Platine greifen.
► Befestigen Sie den Lichtschrankengeber mit
einem TORX-Schraubendreher T8 am Folien-
schwingengehäuse.
► Klappen Sie den Bügel am Flachbandanschluss
auf.(1)
► Schieben Sie das Kabel mit der blauen Seite
nach oben bis zum Anschlag in den Flachband-
anschluss.(2)
Achten Sie dabei darauf, dass die Kontakte des
Kabels auf den Kontakten des Anschlusses lie-
gen.
► Klappen Sie den Bügel am Flachbandanschluss
zu.(3)
► Setzen Sie das Folienschwingengehäuse von
oben auf den Grundkörper.
► Befestigen Sie das Folienschwingengehäuse mit
den beiden in der Abbildung gekennzeichneten
Schrauben. Verwenden Sie hierzu einem TORX-
Schraubendreher T8 mit 0,6Nm.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 277

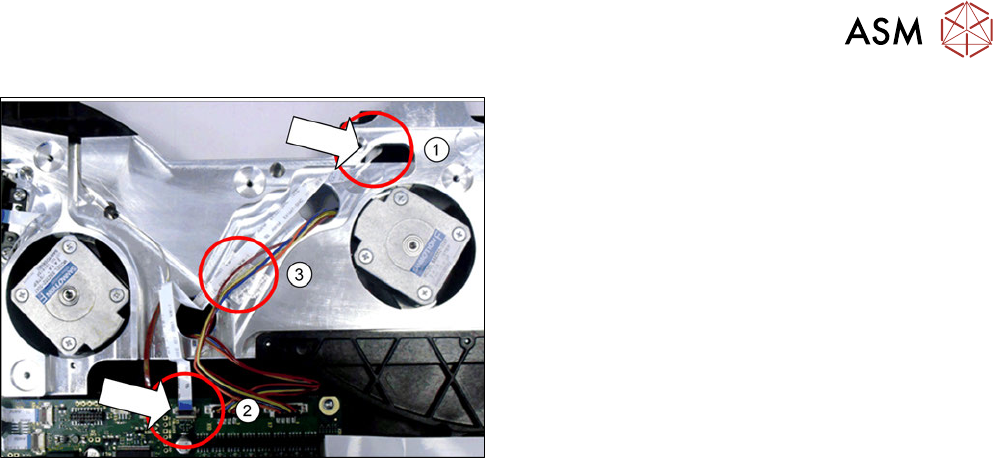

► Schieben Sie das Flachbandkabel durch die in
der Abbildung gekennzeichnete Öffnung im
Grundkörper.(1)
► Klappen Sie den Bügel am Flachbandanschluss
X5 auf der Steuerplatine auf.(2)
► Schieben Sie das Flachbandkabel mit der blauen
Seite nach oben bis zum Anschlag in den Flach-
bandanschluss.
► Klappen Sie den Bügel am Flachbandanschluss
zu.
► Verlegen Sie das Flachbandkabel wie abgebildet.
► Drücken Sie das Flachbandkabel an der gekenn-
zeichneten Stelle auf das doppelseitige Klebe-
band.(3)
► Befestigen Sie die Folienschwinge (siehe
10.8.1.1.2 "Folienschwingeneinheit montie-
ren" [}273]).
► Befestigen Sie das Seitenblech links (siehe
10.3.1 "Seitenblech links entfernen / montie-
ren" [}239]).
