8 Reparaturen an SmartFeeder 2x8 mm X 8.7 Antriebe Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 165 8.7.3 Hybrid Schrittmotor kpl. Links / Rechts Benötigtes Ersatzteil Abb.50: Hybrid Schrittmotor Kpl. Zufüh…

100%1 / 300
8 Reparaturen an SmartFeeder 2x8 mm X
8.7 Antriebe
164 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
► Legen Sie die Sie Unterlegscheibe auf die Achse
am Stopfrad.
► Befestigen Sie den Sicherungsring an der Achse.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Drücken sie beide Wippen nach hinten.(1)
► Schieben Sie das Abstreifblech an die abgebilde-
te Position, so dass Sie durch da Abstreifblech
die Bohrung für die Schraube sehen.(2)
► Schrauben Sie das Abstreifblech fest.(3)
► Schieben Sie die Getriebestufe1 bis zum
Anschlag auf die Achse.
Achten Sie darauf, dass die Zacken der Getrie-
bestufe1 korrekt in die Zacken des Antriebs grei-
fen.
► Legen Sie die Sie Unterlegscheibe auf die Achse
der Getriebestufe1.
► Befestigen Sie den Sicherungsring an der Achse.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Befestigen Sie die rechte Seitenabdeckung (sie-
he 8.3.4 "Rechte Seitenabdeckung montie-
ren" [}139]).
8 Reparaturen an SmartFeeder 2x8 mm X
8.7 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 165
8.7.3 Hybrid Schrittmotor kpl. Links / Rechts
Benötigtes Ersatzteil
Abb.50: Hybrid Schrittmotor Kpl.
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX 03057582-xx Hybrid Schrittmotor Kpl.
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, Größe T8
●
Kreuzschlitzschraubendreher 0,9Nm
●
Lehre Motor Gurtantrieb /X2x8, Artikel-Nr. 03080225-xx
●
Lehre Folienantrieb /X2x8, Artikel-Nr. 03080235-xx
8.7.3.1 Hybrid Schrittmotor kpl. entfernen
HINWEIS
Analoger Ausbau bei linker und rechter Spur
In diesem Abschnitt ist der Ausbau des Hybrid Schrittmotors auf der linken Seite (Spur 1)
beschrieben.
Der Ausbau des Hybrid Schrittmotors auf der rechten Seite (Spur 2) wird analog zu diesem
Vorgang, nur entsprechend seitenverkehrt, durchgeführt.
► Legen Sie das Zuführmodul mit der rechten Seite auf eine stabile, ebene und saubere Unter-
lage.
► Entfernen Sie die linke Seitenabdeckung (siehe 8.3.1 "Linke Seitenabdeckung entfer-
nen" [}137]).
► Entfernen Sie die Getriebestufe Gurt (siehe 8.7.1.1 "Getriebestufe 1 Gurt Links/Rechts entfer-
nen" [}154]).
► Entfernen Sie die beiden in der Abbildung gekennzeichneten Schrauben.(1)
► Ziehen Sie den Stecker des Motorkabels von der Hauptplatine ab.(2)
► Entnehmen Sie den Motor inklusive Kabel.
8 Reparaturen an SmartFeeder 2x8 mm X
8.7 Antriebe
166 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
8.7.3.2 Hybrid Schrittmotor kpl. montieren
HINWEIS
Analoger Einbau bei linker und rechter Spur
In diesem Abschnitt ist der Einbau des Hybrid Schrittmotors auf der linken Seite (Spur 1)
beschrieben.
Der Einbau des Hybrid Schrittmotors auf der rechten Seite (Spur 2) wird analog zu diesem
Vorgang, nur entsprechend seitenverkehrt, durchgeführt.

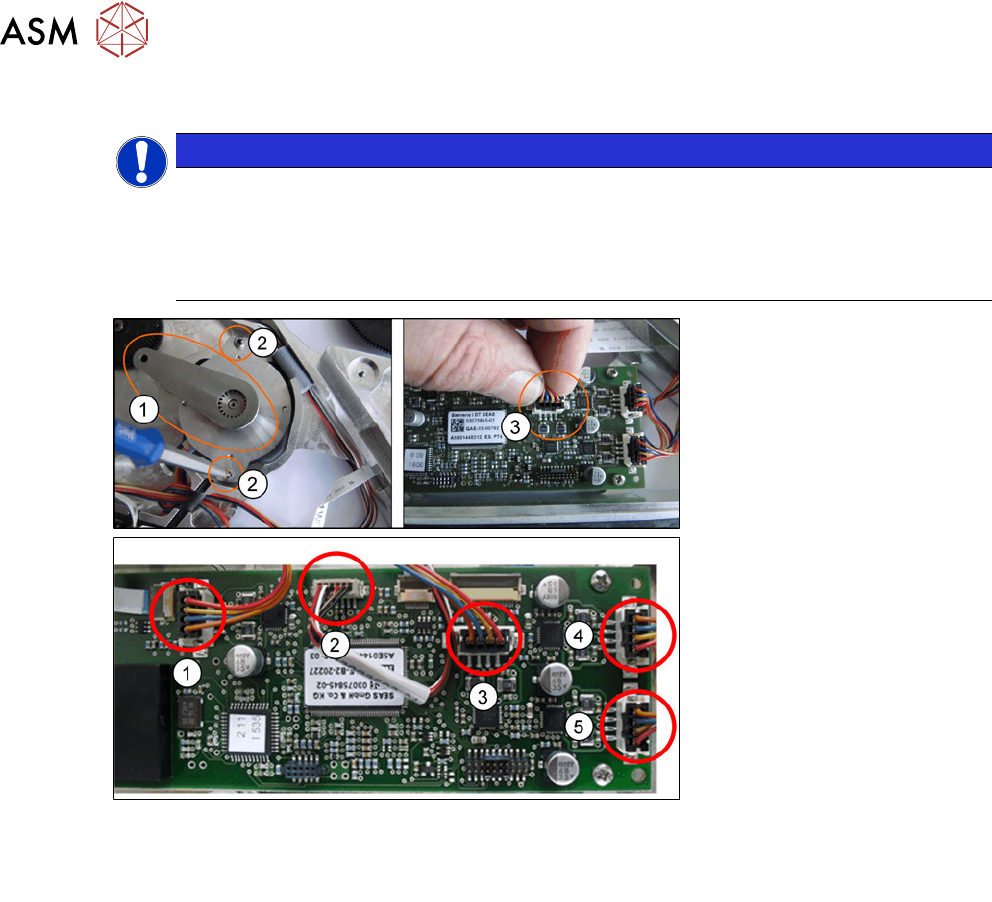

Abb.51: Übersicht der Anschlüsse auf der Steuerplatine
1. Gurtantrieb Spur Links (Spur 1) 3. Folienantrieb Spur Links (Spur 1)
2. Gurtantrieb Spur Rechts (Spur 2) 4. Folienantrieb Spur Rechts (Spur 2)
► Setzen Sie den Hybrid Schrittmotors ein und verlegen Sie das Kabel durch das Gehäuse.
► Montieren Sie die Lehre des Gurtmotors(1).
► Befestigen Sie den Motor mit den beiden in der Abbildung gekennzeichneten Kreuzschlitz-
schrauben mit 0,9Nm.(2)
► Entfernen Sie die Lehre.
► Stecken Sie den Stecker des Motorkabels in den entsprechenden Anschluss auf der Steuer-
platine, z.B. für den Folienantrieb Spur Links (Spur 1).(3)
Wählen Sie dazu den zum Motor passenden Anschluss aus der oben abgebildeten "Übersicht
der Anschlüsse auf der Steuerplatine".
► Setzen Sie die Getriebestufe wieder ein (siehe 8.7.1.2 "Getriebestufe 1 Gurt Links/Rechts
montieren" [}154]).
► Befestigen Sie die linke Seitenabdeckungen (siehe 8.3.2 "Linke Seitenabdeckung montie-
ren" [}138])
