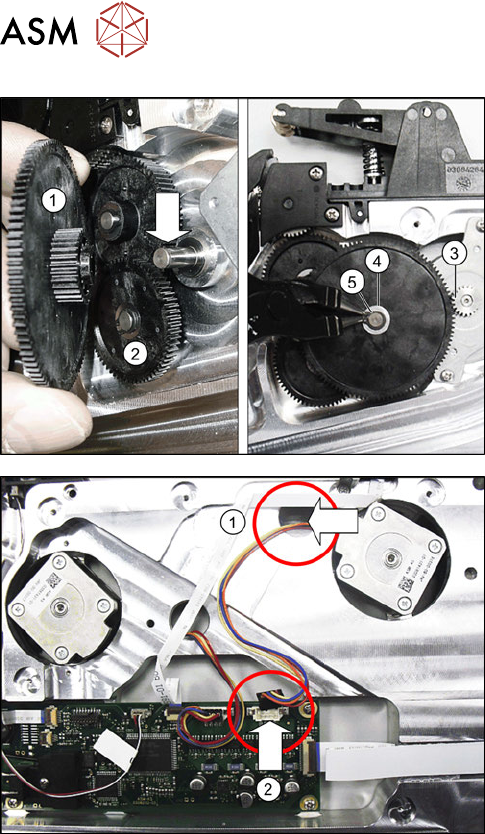

► Stecken Sie die Getriebestufe1(1) mit dem klei-
neren Zahnrad nach unten auf die Achse.
Achten Sie darauf, dass das kleinere Zahnrad
dabei unten in die Getriebestufe2 greift.(2)
Das große Zahnrad der Getriebestufe greift oben
in das Ritzel des Folienentsorgungsantriebs.(3)
► Legen Sie die Beilagscheibe auf.(4)
► Sichern Sie die Getriebestufe1 mit einem neuen
Sicherungsring.(5)
► Führen Sie das Folienentsorgungsantriebkabel
durch die gekennzeichnete Öffnung auf die ande-
re Seite des Zuführmoduls.(1)
Achten Sie darauf, dass sich das Kabel auf der
rechten Seite des Zuführmoduls im Kabelkanal
befindet.
► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite.
► Drücken Sie den Stecker des Folienentsorgungs-
antriebkabels in den gekennzeichneten An-
schluss auf der Steuerplatine.(2)
► Befestigen Sie die linke und die rechte Seitenab-
deckung (siehe 10.3.1 "Seitenblech links entfer-
nen / montieren" [}239], 10.3.2 "Abdeckung
rechts vorn entfernen / montieren" [}240]).
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 271
10.8 Folienschwinge
10.8.1 Folienschwingeneinheit komplett
Benötigtes Ersatzteil

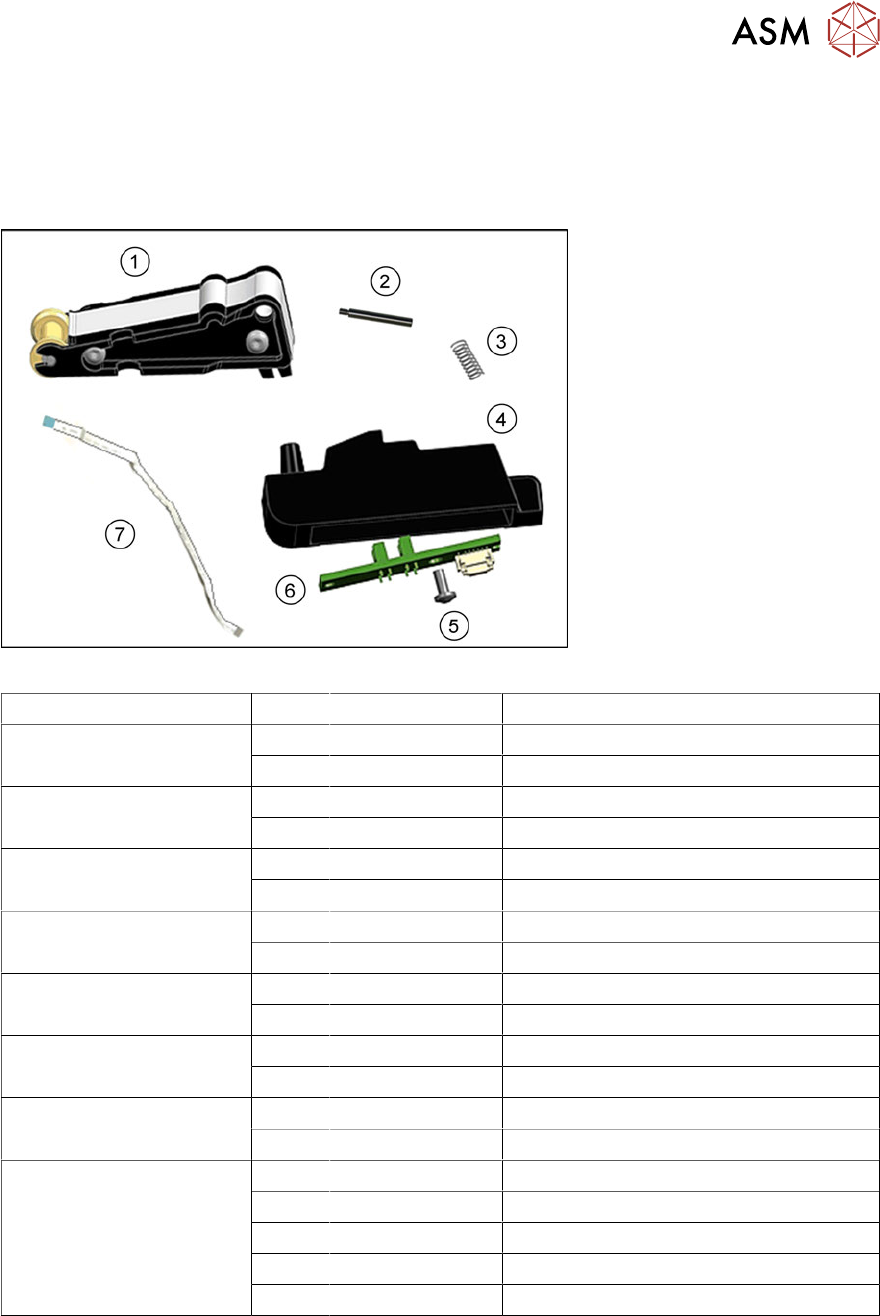

Abb.93: Schwinge X24Smart kpl.
Zuführmodul Pos. Artikel-Nr. Bezeichnung
SmartFeeder 24mmX 1 03112580- xx Schwinge X24Smart kpl.
2 03115946- xx Achse /D4 Folienschwinge X24Smart
SmartFeeder 32 mm X 1 03117224- xx Schwinge X32Smart kpl.
2 03117226- xx Achse /D4 Folienschwinge X32Smart
SmartFeeder 44 mm X 1 03120852- xx Schwinge X44Smart kpl.
2 03120870- xx Achse /D4 Folienschwinge X44Smart
SmartFeeder 56 mm X 1 03114910- xx Schwinge X56Smart kpl.
2 03120625- xx Achse /D4 Folienschwinge X56Smart
SmartFeeder 72 mm X 1 03114275- xx Schwinge X72Smart kpl.
2 03116314- xx Achse /D4 Folienschwinge X72Smart
SmartFeeder 88 mm X 1 03120979- xx Schwinge X88Smart kpl.
2 03120973- xx Achse /D4 Folienschwinge X88Smart
SmartFeeder 104 mm X 1 03121137- xx Schwinge X104Smart kpl.
2 03121134- xx Achse /D4 Folienschwinge X104Smart
SmartFeeder
24 - 104 mm X
3 03092093- xx Druckfeder 0,7x7,5x35,8mm
4 03113174- xx Gehaeuse Schwinge X24-104
5 03033796- xx RF-SN75-2,5 x 6-9.8
6 03100381- xx FBG Lichtschrankengeber X8Smart
7 03063591- xx Kabel Lichtschrankengeber X2x8
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
Schlitzschraubendreher Größe 1
●
TORX-Schraubendreher 0,6Nm, Größe T8
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.8 Folienschwinge
272 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.8.1.1 Folienschwinge
Benötigtes Ersatzteil
Abb.94: Schwinge X24Smart kpl.
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24mmX 03112580- xx Schwinge X24Smart kpl.
Benötigtes Werkzeug
●
Schlitzschraubendreher Größe 1

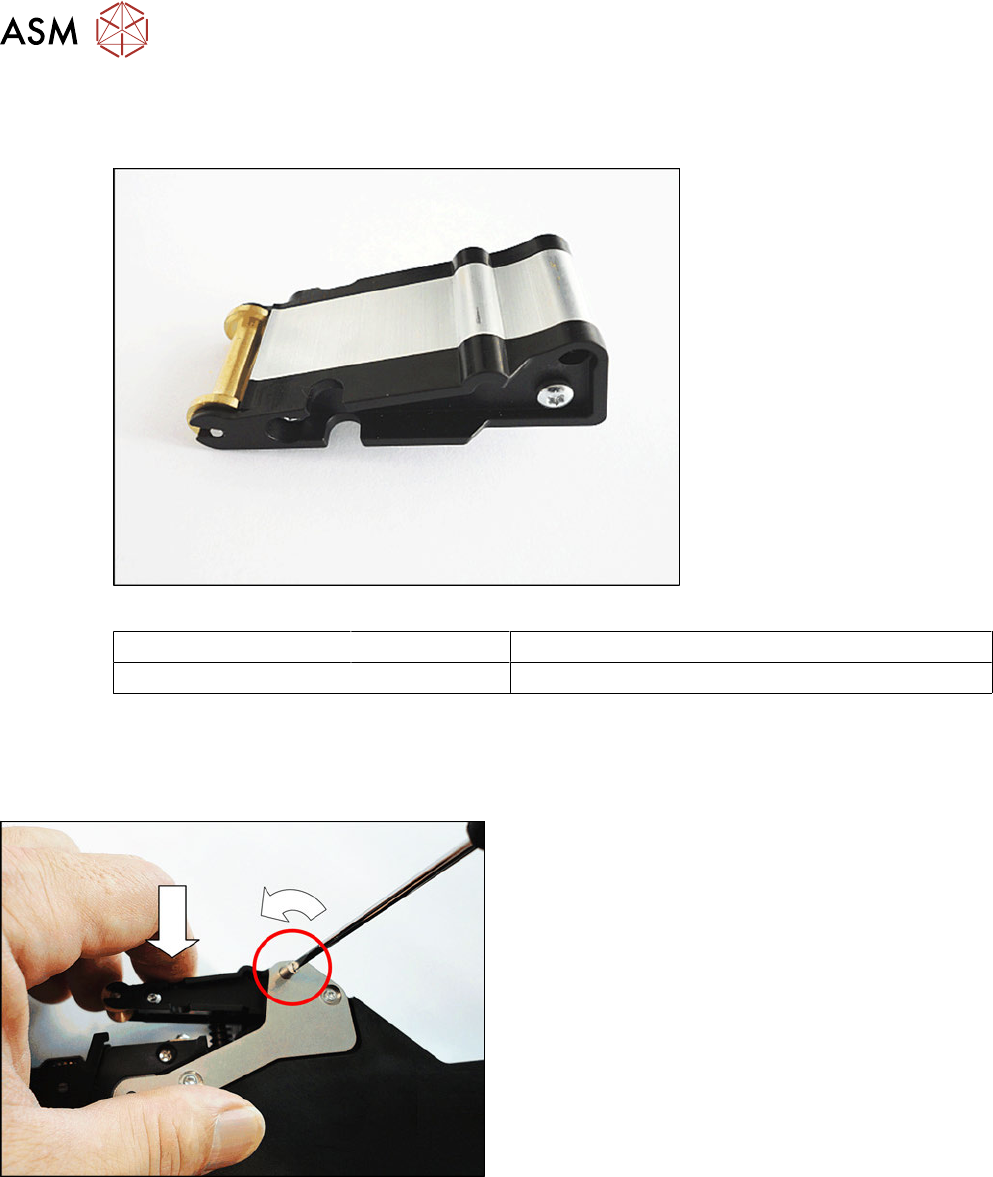

Folienschwinge entfernen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Drücken Sie die Folienschwinge leicht herunter,
um die Schraubachse vom Druck der Feder zu
entlasten.
► Lösen Sie die Schraubachse mit einem Schlitz-
schraubendreher, bis das Gewinde nicht mehr
greift.
► Ziehen Sie die Schraubachse aus der Bohrung
heraus.
► Entnehmen Sie die Folienschwinge nach oben.
Achten Sie darauf, dass die Druckfeder nicht ver-
loren geht.
