10 Reparaturen an SmartFeeder 24 - 104 mm X
10.11 Messer Folienentsorgung
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 289
10.10.1 Klappe austauschen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie die Seitenwand rechts hinten (sie-
he 10.3.3 "Seitenwand rechts hinten" [}241]).
► Ziehen Sie die Klappe senkrecht nach oben von
der Steckachse.
Bei Bedarf können Sie jetzt auch die Steckachse
aus dem Grundkörper ziehen und durch eine
neue ersetzen.
► Schieben Sie die neue Klappe wie abgebildet auf
die Steckachse.
► Montieren Sie die Seitenwand rechts hinten (sie-
he 10.3.3 "Seitenwand rechts hinten" [}241]).
Achten Sie bei der Montage darauf, dass die
Steckachse korrekt in die Bohring in der Seiten-
wand eingesteckt ist.
10.11 Messer Folienentsorgung
Benötigtes Ersatzteil
Abb.100: Messer, Zwischenwand
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24-104 mm X 0341370Sxx Messer, Zwischenwand
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, Größe T8
●
Pinzette
WARNUNG
Verletzungsgefahr
Die Schneide des Messers ist sehr scharf. Verwenden Sie deshalb beim Entfernen und
Montieren des Messers eine Pinzette.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.11 Messer Folienentsorgung
290 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

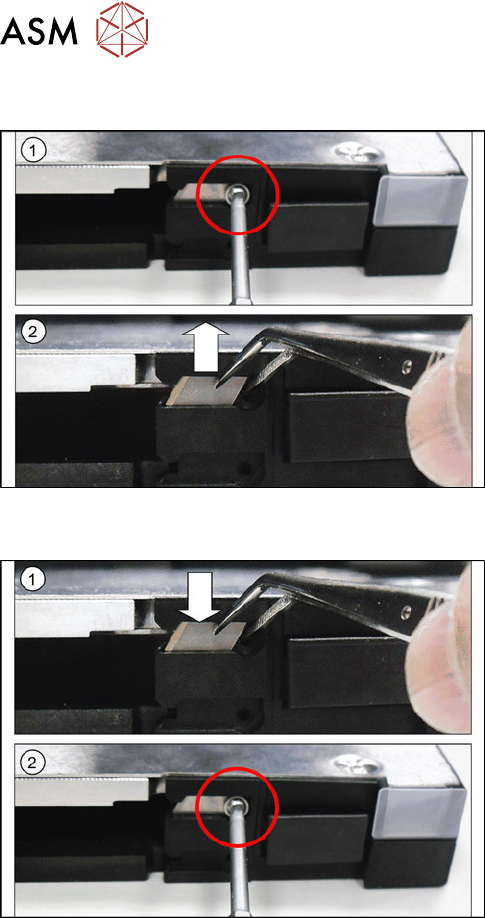

10.11.1 Messer entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Öffnen Sie die Klappe hinten am Folienbehälter.
► Entfernen Sie die Schraube, mit der das Messer
befestigt ist.(1)
Verwenden Sie dazu einen TORX-Schraubendre-
her Größe8.
► Ziehen Sie das Messer mit einer Pinzette aus der
Halterung.(2)
10.11.2 Messer montieren
► Setzen Sie das Messer wie abgebildet mit einer
Pinzette in die Halterung.(1)
Vorsicht:
Das Messer ist sehr scharf!
► Schrauben Sie das Messer fest.(2)
Verwenden Sie dazu eine Schraube RF2,5x6
und einen TORX-Schraubendreher Größe8 mit
0,6Nm.
► Schließen Sie die Klappe.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.12 Blattfeder
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 291

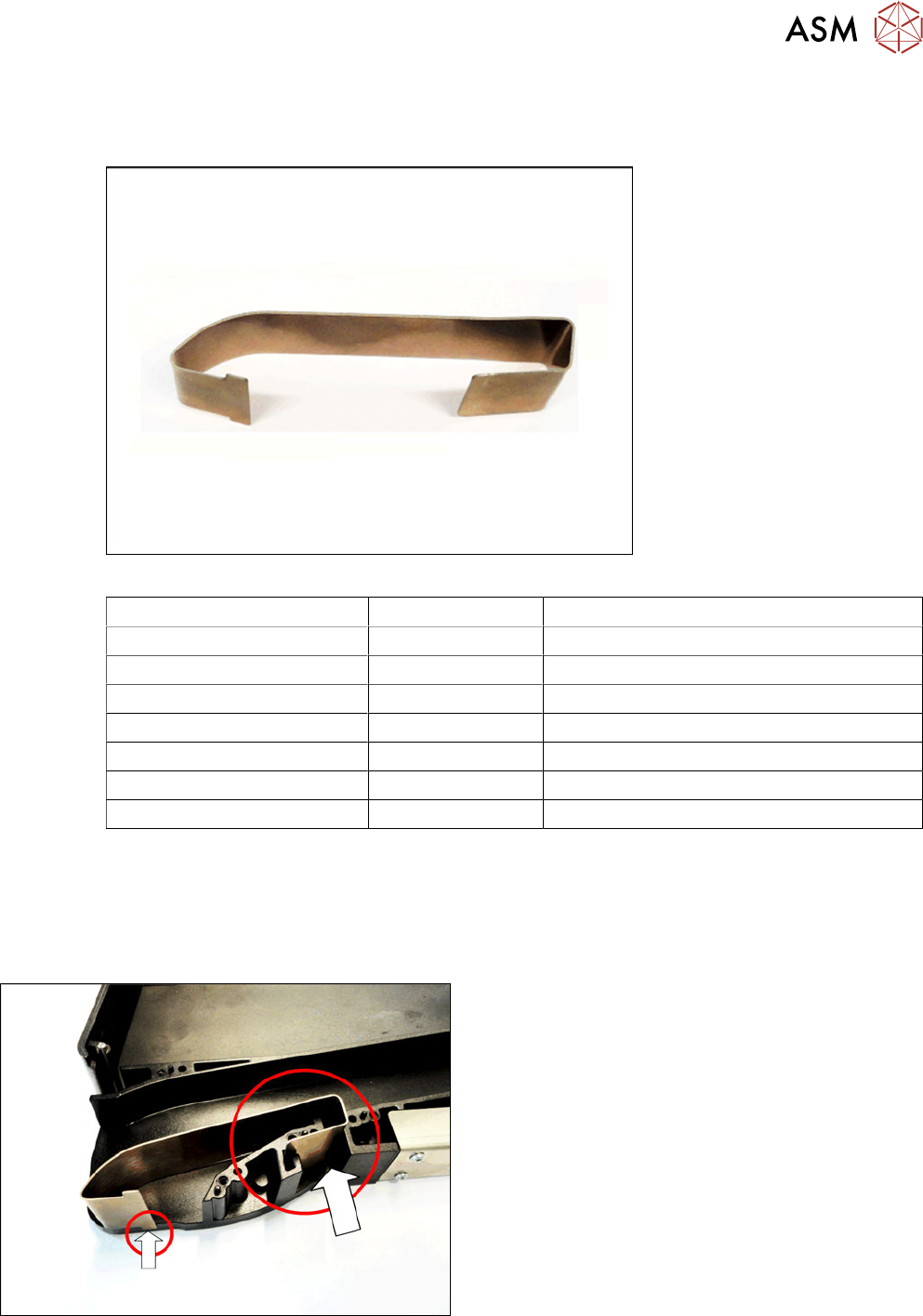

10.12 Blattfeder
Benötigtes Ersatzteil
Abb.101: Blattfeder Gurteinlauf
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24 mm X 03115906Sxx Blattfeder Gurteinlauf X24Smart
SmartFeeder 32 mm X 03117180-xx Blattfeder Gurteinlauf X32Smart
SmartFeeder 44 mm X 03120864-xx Blattfeder Gurteinlauf X44Smart
SmartFeeder 56 mm X 03120622-xx Blattfeder Gurteinlauf X56Smart
SmartFeeder 72 mm X 03116123-xx Blattfeder Gurteinlauf X72Smart
SmartFeeder 88 mm X 03121027-xx Blattfeder Gurteinlauf X88Smart
SmartFeeder 104 mm X 03121157-xx Blattfeder Gurteinlauf X104Smart
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
10.12.1 Blattfeder austauschen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie die rechte Seitenwand (siehe
10.3.3 "Seitenwand rechts hinten" [}241]).
► Ziehen Sie die Blattfeder nach oben aus dem
Grundkörper des Zuführmoduls.
► Setzen Sie die neue Blattfeder wie abgebildet in
den Grundkörper ein.
Achten Sie darauf, dass sich die untere Rastnase
der Blattfeder (links im Bild gekennzeichnet) au-
ßerhalb des Grundkörpers befindet.
► Befestigen Sie die rechte Seitenwand (siehe
10.3.3 "Seitenwand rechts hinten" [}241]).
