8 Reparaturen an SmartFeeder 2x8 mm X 8.10 Stopfrad gerändelt 174 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 8.10 Stopfrad gerändelt Benötigtes Ersatzteil Abb.57: Stopfrad gerändelt Zuführmodul Artikel-Nr…
8 Reparaturen an SmartFeeder 2x8 mm X
8.9 Wippe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 173
8.9.2 Ersatzteile an der Wippe
Benötigtes Ersatzteil
Abb.56: Wippe, Stopfrad und Lagerwelle
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX 03041735-xx Wippe m. Bügel /Folienentsorgung X8
03041017-xx Stopfrad glatt /Wippe X8
03042321-xx Lagerwelle Wippe /X8
Benötigtes Werkzeug
●
Schlitzschraubendreher
●
Pinzette
8.9.2.1 Stopfrad und Lagerwelle entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Entnehmen Sie die Wippe wie in 8.9.1.1 "Wippe
entfernen" [}172] beschrieben.
► Schrauben Sie die Lagerwelle ab(1) und entneh-
men Sie das Stopfrad.(2)
8.9.2.2 Stopfrad und Lagerwelle montieren
► Schieben Sie das Stopfrad in die Wippe.(1)
► Stecken Sie die Lagerwelle durch die Bohrung in
der Wippe durch das Stopfrad und schrauben Sie
sie fest.(2)
► Befestigen Sie die Wippe wie in Abschnitt 8.9.1.2
"Wippe komplett montieren" [}172] beschrieben.
8 Reparaturen an SmartFeeder 2x8 mm X
8.10 Stopfrad gerändelt
174 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
8.10 Stopfrad gerändelt
Benötigtes Ersatzteil
Abb.57: Stopfrad gerändelt
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX 03061111Sxx Stopfrad gerändelt
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, Größe T8
●
Kreuzschlitzschraubendreher
●
Schlitzschraubendreher
●
Pinzette
●
Sicherungsringzange für Außenringe 3-10 mm
8.10.1 Stopfrad gerändelt links entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Entfernen Sie die linke und die rechte Seitenab-
deckung. (See 8.3.1 "Linke Seitenabdeckung ent-
fernen" [}137], 8.3.3 "Rechte Seitenabdeckung
entfernen" [}138])
► Entnehmen Sie die Wippe. (Siehe 8.8.1.1 "Folien-
schwinge kpl. entfernen" [}168])
► Entnehmen Sie den Abstreifer. (Siehe 8.11.1 "Ab-
streifer entfernen" [}177])
► Entnehmen Sie das Zahnrad 4 Gurt. (Siehe
Zahnrad 4 Gurt Links entfernen)
► Entfernen Sie den Sicherungsring.(1)
► Entnehmen Sie das Stopfrad.(2)
► Entnehmen Sie die große Beilagscheibe.(3)
8 Reparaturen an SmartFeeder 2x8 mm X
8.10 Stopfrad gerändelt
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 175

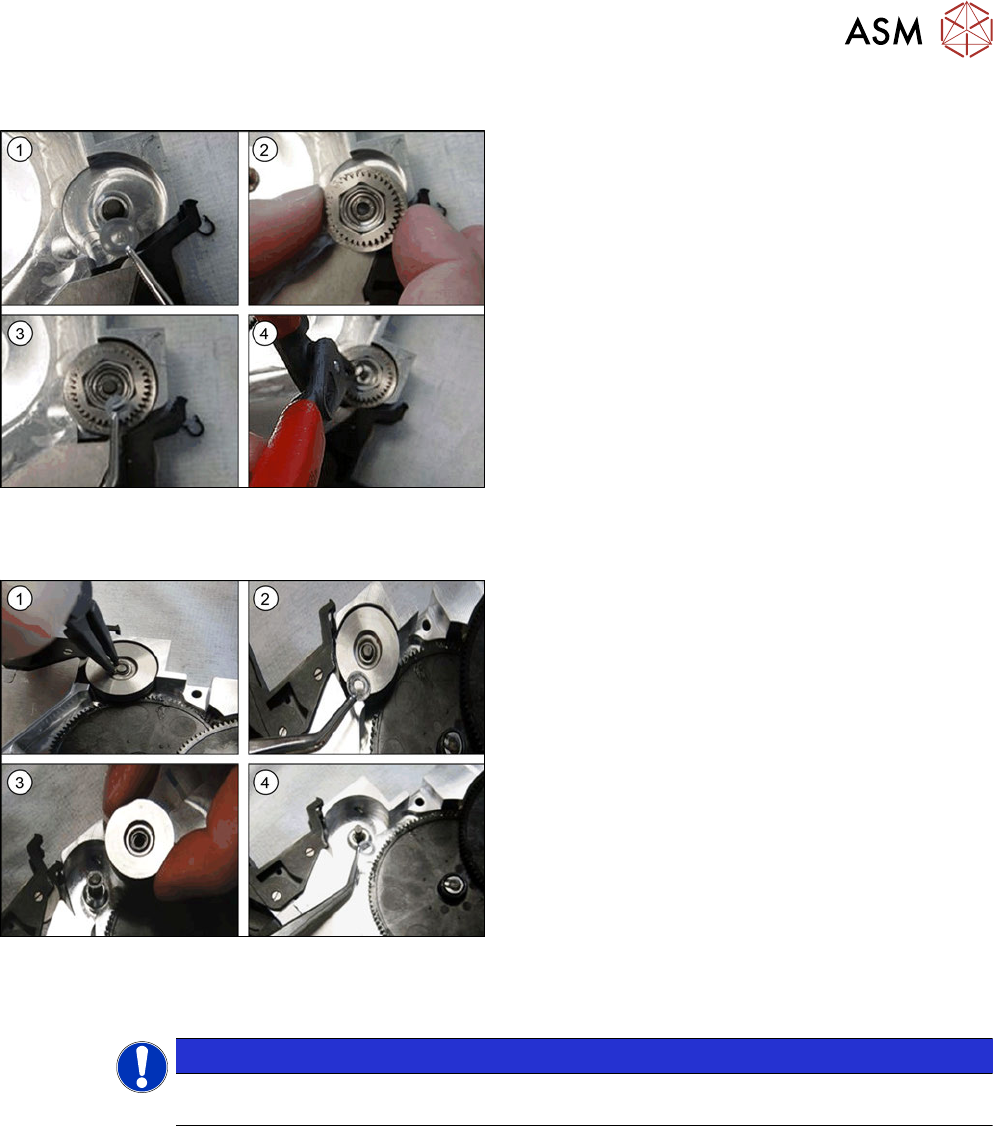

8.10.2 Stopfrad gerändelt links montieren
► Fetten Sie die Welle und den Sicherungring mit
etwas Polyhub Gly 801.
► Ersetzen Sie die große Beilagscheibe.(1)
► Montieren Sie das neue Stopfrad gerändelt.(2)
► Ersetzen Sie den Sicherungsring.(3,4)
► Setzen Sie das Zahnrad 4 Gurt wieder ein. (Sie-
he Zahnrad 4 Gurt Links montieren)
► Setzen Sie den Abstreifer wieder ein (siehe
8.11.2 "Abstreifer montieren" [}177]).
► Setzen Sie die Wippe wieder ein (siehe 8.8.1.2
"Folienschwinge kpl. montieren" [}168]).
► Montieren Sie die Abdeckungen (siehe 8.3.2 "Lin-
ke Seitenabdeckung montieren" [}138], 8.3.4
"Rechte Seitenabdeckung montieren" [}139]).
8.10.3 Stopfrad gerändelt rechts entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Entfernen Sie die linke und die rechte Seitenab-
deckung (siehe 8.3.1 "Linke Seitenabdeckung
entfernen" [}137], 8.3.3 "Rechte Seitenabde-
ckung entfernen" [}138]).
► Entnehmen Sie die Wippe (siehe 8.8.1.1 "Folien-
schwinge kpl. entfernen" [}168]).
► Entnehmen Sie den Abstreifer (siehe 8.11.1 "Ab-
streifer entfernen" [}177]).
► Entnehmen Sie das Zahnrad 4 Gurt (siehe ?
Zahnrad 4 Gurt Rechts entfernen).
► Entfernen Sie den Sicherungsring.(1)
► Entnehmen Sie die Beilagscheibe.(2)
► Entnehmen Sie das Stopfrad. (3)
► Entfernen Sie die Beilagscheibe.(4)
HINWEIS
Stellen Sie sicher, dass sich das kleine Distanzstück unterhalb und das große Distanzstück
oberhalb des Stopfrads befindet
