9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.6 Spleißsensor
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 203
9.6.3.2 Kabel Spleißsensor montieren
Beim Spleißsensor:
► Stecken Sie den 4-poligen Stecker des Spleiß-
sensorkabels wie abgebildet in den Spleißsensor.
Beim Spleißsensor-Dummy:
► Schieben Sie den 4-poligen Stecker des Spleiß-
sensorkabels wie abgebildet in den Spleißsen-
sor-Dummy.
► Befestigen Sie den Spleißsensor(-Dummy) mit
der gekennzeichnete Schraube mit 0,6Nm.(1)
► Stecken Sie den 3-poligen Stecker des Spleiß-
sensorkabels in den Anschluss auf der Steuer-
platine.(2)
► Verlegen Sie das Kabel wie abgebildet im Kabel-
kanal.
► Fixieren Sie das Kabel mit der Abdichtungs-
schnur (Gummi) im Kabelkanal.(3)
Am besten verwenden Sie dazu eine Pinzette.
► Befestigen Sie die linke Seitenabdeckung (siehe
9.3.2 "Linke Seitenabdeckung montie-
ren" [}189]).
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.7 Antriebe und Getriebe
204 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
9.7 Antriebe und Getriebe
9.7.1 Getriebestufen Gurtantrieb
Benötigte Ersatzteile

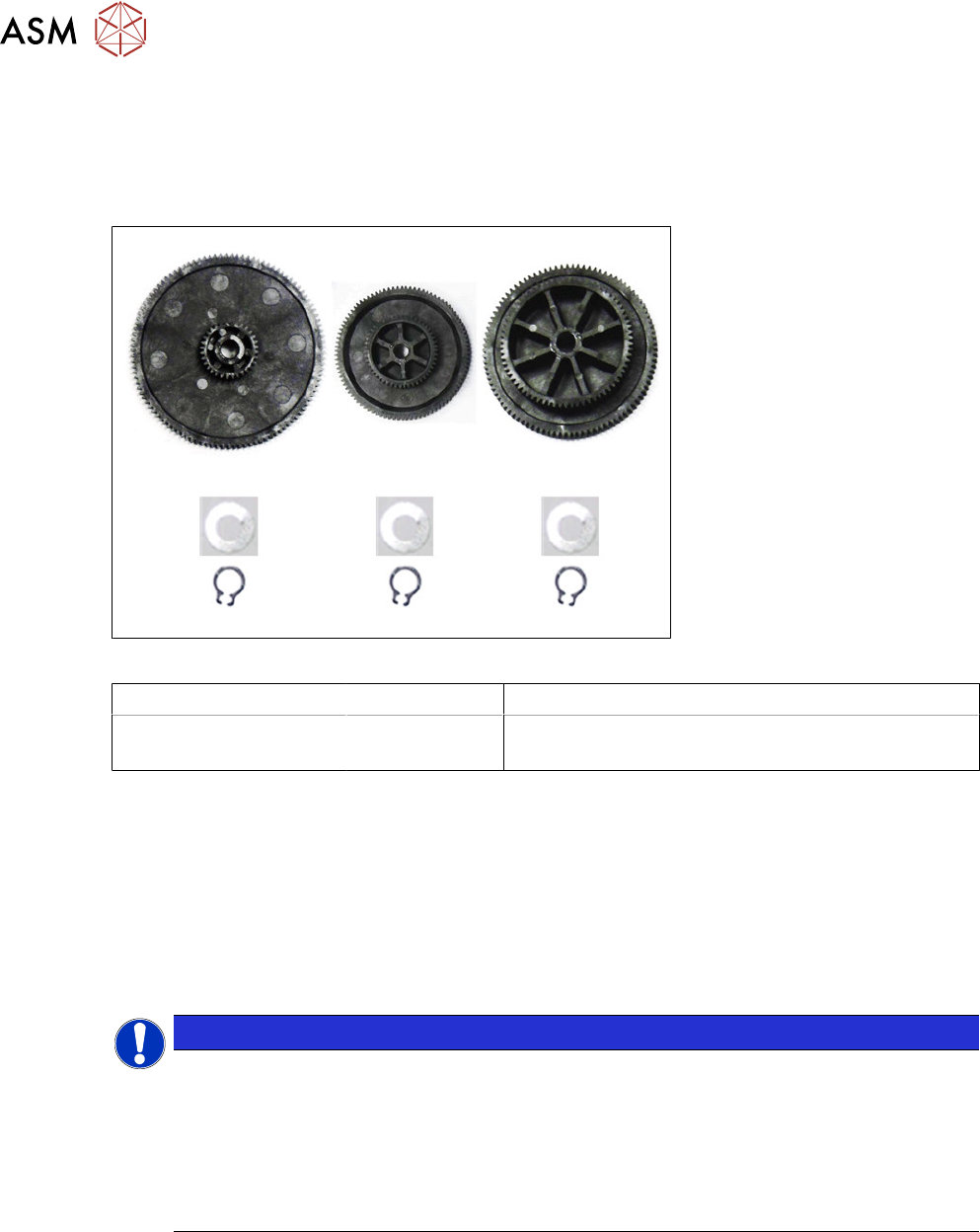

Abb.69: ETP Getriebesatz Gurt X12/16
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 12 mm X
SmartFeeder 16 mm X
03095425-xx ETP Getriebesatz Gurt X12/16
Benötigte Werkzeuge und Hilfsmittel
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
●
Sicherungsringzange für Aussenringe 3-10mm
●
Pinzette
●
Polylub GLY 801 (Fett)
●
Ethylalkohol
HINWEIS
Getriebeschaden vermeiden
Sollten in Ihrem Zuführmodul bronzene Getriebestufen verbaut sein, müssen diese beim
Austausch komplett durch Getriebestufen aus Kunststoff ersetzt werden.
Das gleichzeitige Verwenden von Getriebestufen aus Bronze und Kunststoff ist nicht zuläs-
sig und kann zu Schäden im Getriebe führen.
Getriebestufen dürfen nicht einzeln ausgetauscht werden. Die Getriebestufen werden im-
mer komplett ausgetauscht.
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.7 Antriebe und Getriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 205

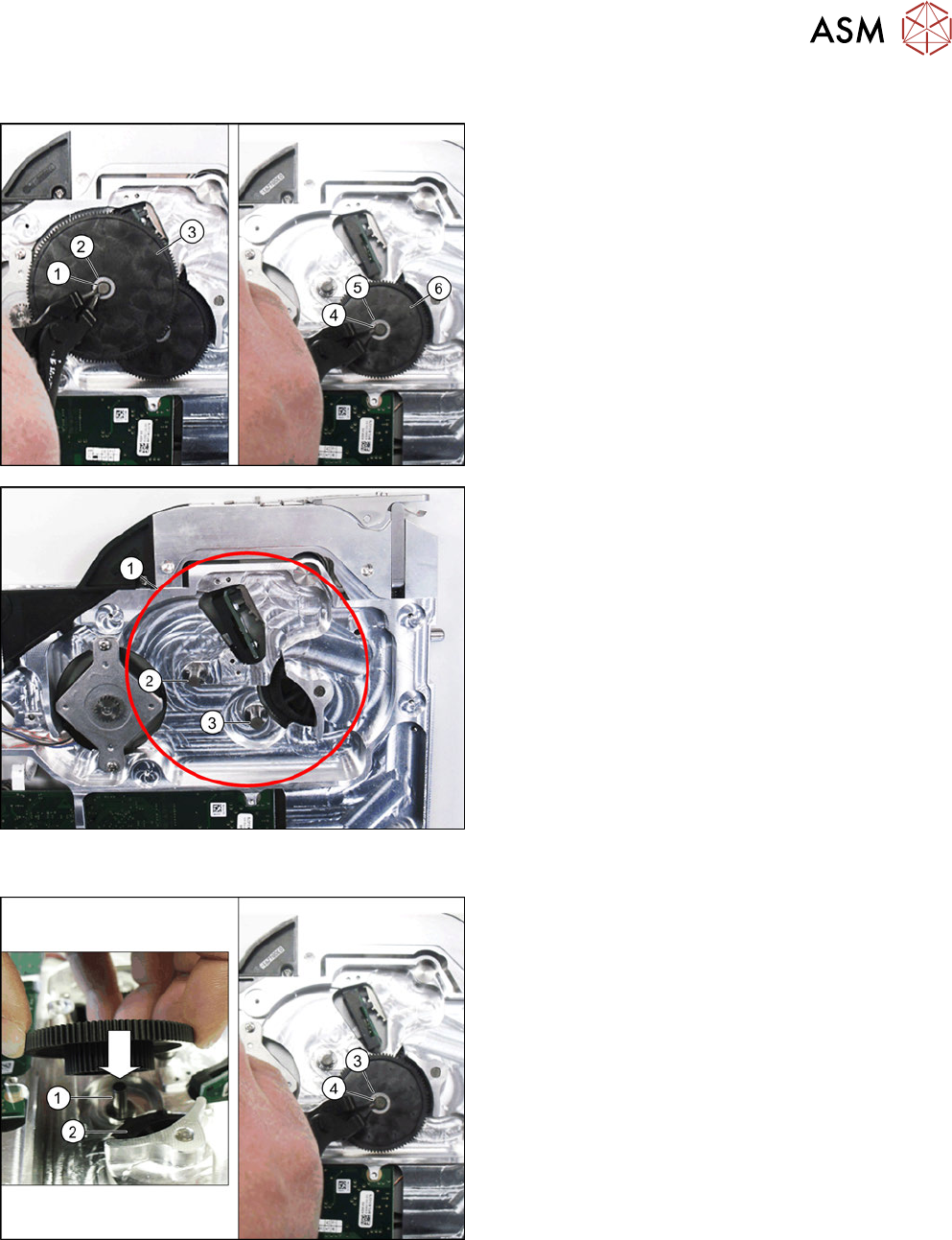

9.7.1.1 Getriebestufe 1 und 2 entfernen
► Entfernen Sie die rechte Seitenabdeckung (siehe
9.3.3 "Rechte Seitenabdeckung entfer-
nen" [}189])
► Entfernen Sie den Sicherungsring(1) der Getrie-
bestufe1.
► Entfernen Sie die Beilagscheibe(2) der Getrie-
bestufe1.
► Entnehmen Sie die Getriebestufe1.(3)
► Entfernen Sie den Sicherungsring(4) der Getrie-
bestufe2.
► Entfernen Sie die Beilagscheibe(5) der Getrie-
bestufe2.
► Entnehemen Sie die Getriebestufe 2.(6)
► Reinigen Sie den gekennzeichneten Gehäusebe-
reich(1) der Getriebestufen mit einem fusselfrei-
em Tuch und entfernen Sie das Fett von den Ge-
triebeachsen mit etwas Ethylalkohol.
► Fetten Sie die Getriebeachsen (2,3) leicht mit
Polylub GLY801.
9.7.1.2 Getriebestufe 1 und 2 montieren
► Stecken Sie die Getriebestufe2 mit dem kleine-
ren Zahnrad nach unten auf die gekennzeichnete
Achse.(1)
Achten Sie dabei darauf, dass das kleinere Zahn-
rad dabei unten in die Getriebestufe3(2) greift.
► Legen Sie die Beilagscheibe auf.(3)
► Sichern Sie die Getriebestufe2 mit einem neuen
Sicherungsring.(4)
