9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 219

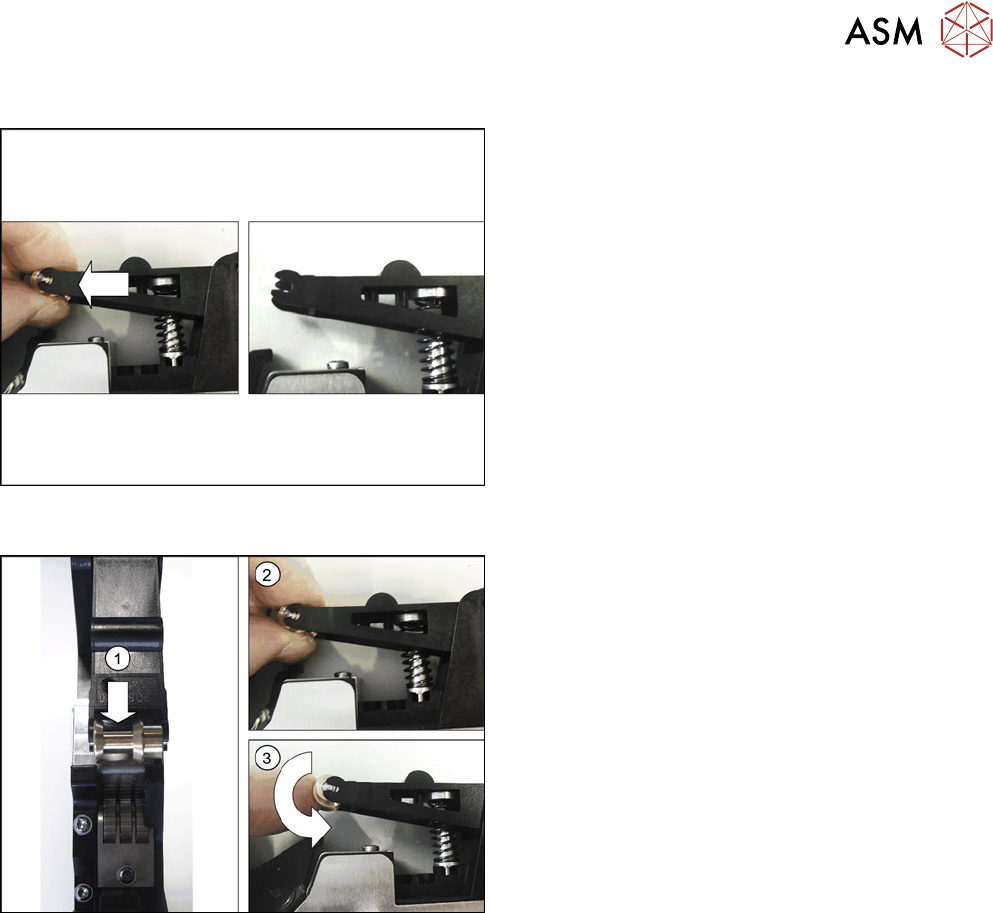

9.8.2.1 Rolle/Rollenachse entfernen
► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite.
► Ziehen Sie die Rolle samt Rollenachse aus der
Schwinge.
Achten Sie darauf, dass die Rollenachse nicht
verloren geht.
9.8.2.2 Rolle/Rollenachse montieren
Hinweis:
Achten Sie beim SmartFeeder 12mmX auf die richti-
ge Einbaulage der Rolle. Die Führung der Folie(1)
muss sich auf der linken Seite befinden.
► Schieben Sie die Rollenachse in die Rolle.
► Drücken Sie die beiden Enden der Rollenachse
in die Schwinge.(2)
► Stellen Sie sicher, dass sich die Rolle leicht be-
wegen lässt.(3)
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.8 Folienschwinge
220 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

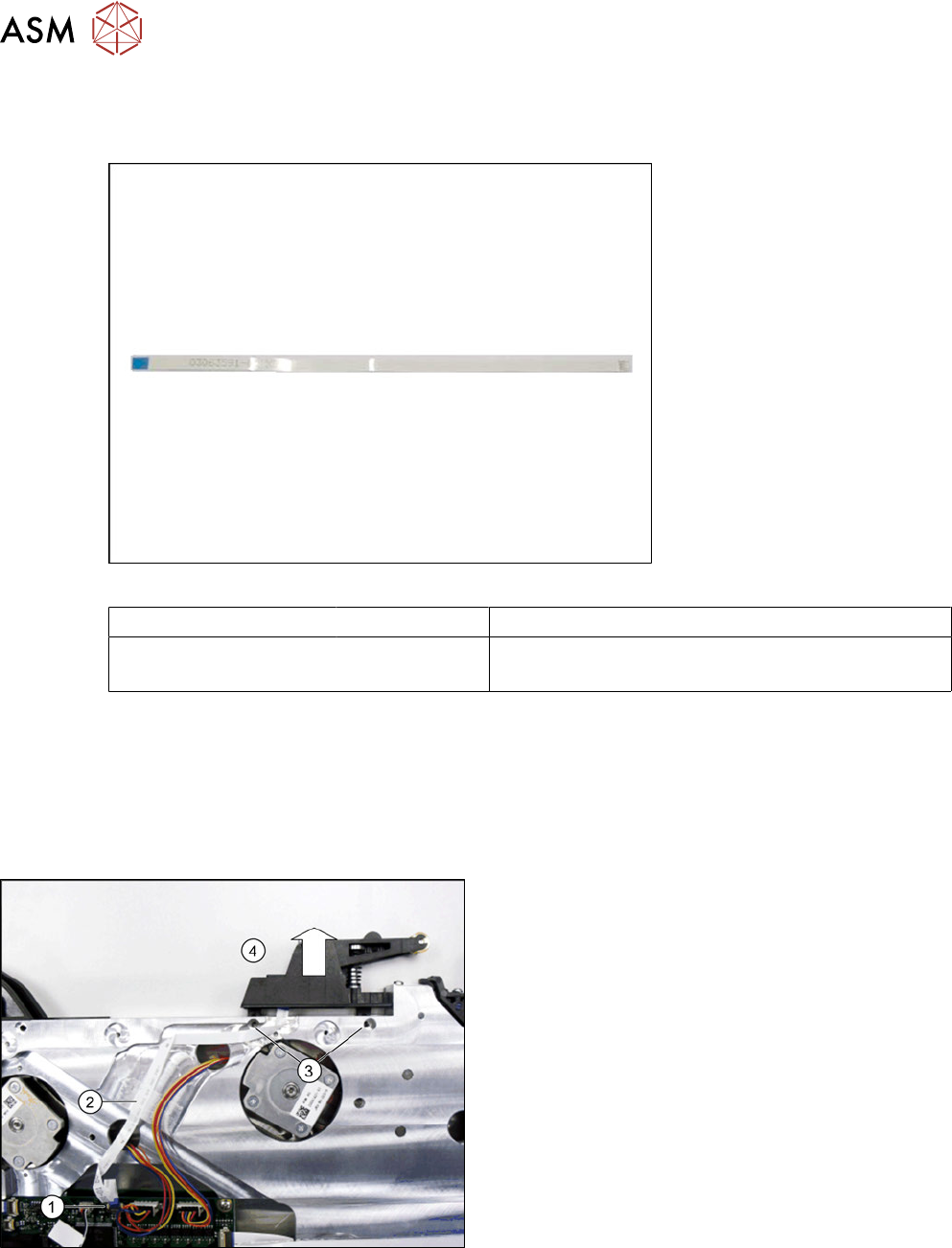

9.8.3 Kabel Lichtschrankengeber
Benötigtes Ersatzteil
Abb.76: Kabel Lichtschrankengeber
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 12 mm X
SmartFeeder 16 mm X
03063591-xx Kabel Lichtschrankengeber X2x8
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
●
Doppelseitiges Klebeband
9.8.3.1 Kabel Lichtschrankengeber entfernen
► Entfernen Sie die linke Seitenabdeckung (siehe
9.3.1 "Linke Seitenabdeckung entfernen" [}188].
► Klappen Sie den Bügel am Flachbandanschluss
auf der Steuerplatine auf und nehmen Sie das
Kabel heraus (1).
► Ziehen Sie das Flachbandkabel an der gekenn-
zeichneten Stelle (2) vom doppelseitgen Klebe-
band ab.
► Entfernen Sie mit einem TORX-Schraubendreher
T8 die beiden Schrauben (3), mit denen die Foli-
enschwinge befestigt ist.
► Achten Sie auf die beiden Federscheiben DIN
127-B2,5-A2 nicht verloren gehen.
► Ziehen Sie die Folienschwinge nach oben ab (4).
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 221

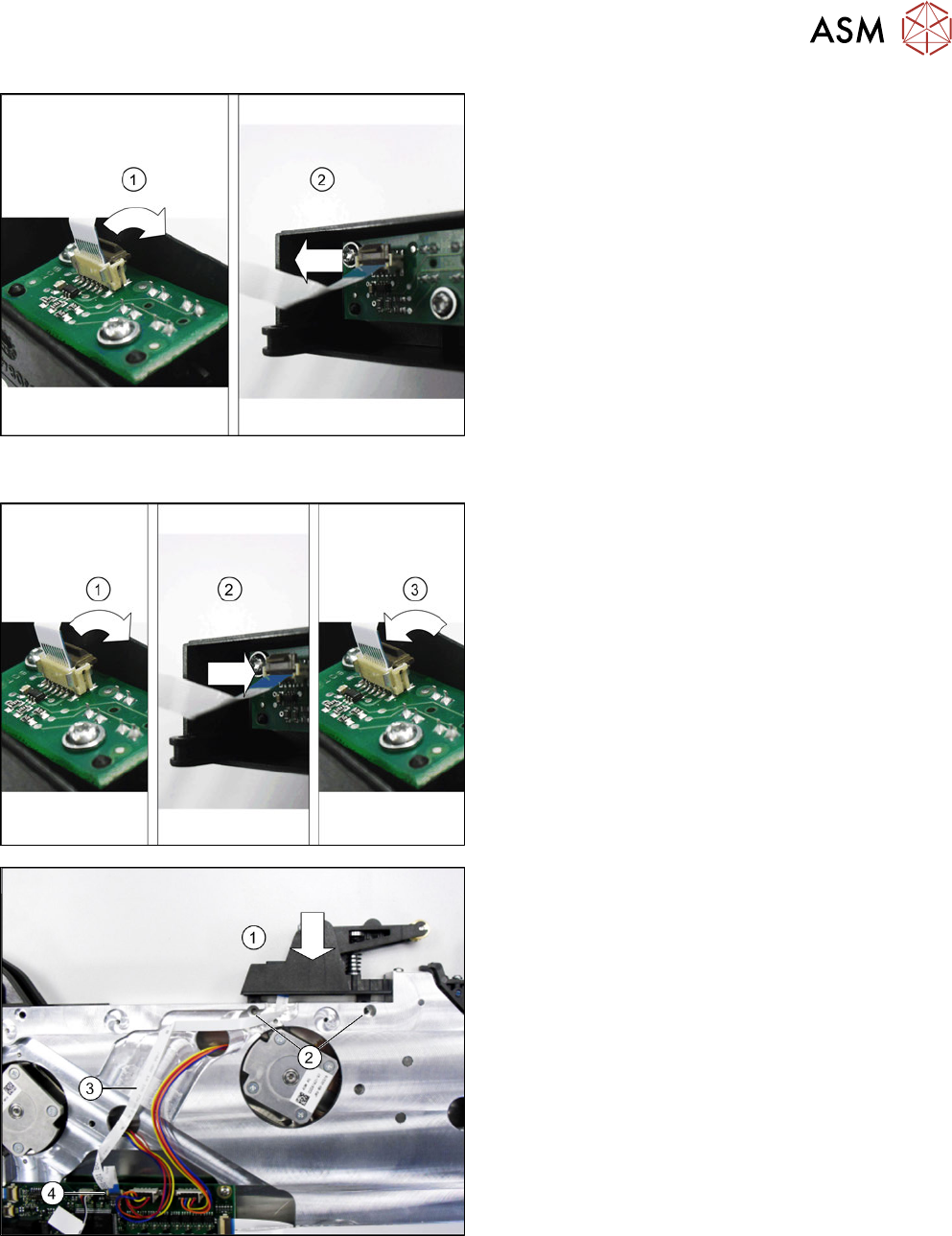

► Drehen Sie die Folienschwinge in die abgebildete
Position.
► Klappen Sie den Bügel am Flachbandanschluss
auf(1) und ziehen Sie das Kabel heraus(2).
9.8.3.2 Kabel Lichtschrankengeber montieren
► Drehen Sie die Folienschwinge in die abgebildete
Position.
► Klappen Sie den Bügel am Flachbandanschluss
auf(1).
► Schieben Sie das Kabel mit der blauen Seite
nach oben bis zum Anschlag in den Flachband-
anschluss(2).
Achten Sie dabei darauf, das die Kontakte des
Kabel auf den Kontakten des Anschlusses liegen
► Klappen Sie den Bügel am Flachbandanschluss
zu(3).
► Setzen Sie die Folienschwinge von oben an der
abgebildeten Position auf das Zuführmodul (1).
► Legen Sie jeweils eine Beilegescheibe ein und
befestigen Sie die Folienschwingen mit den bei-
den Schrauben (2). Verwenden Sie hierzu einen
TORXSchraubendreher T8 mit 0,6Nm.
► Verlegen Sie das Kabel wie abgebildet im Kanal.
► Drücken Sie das Flachbandkabel an der gekenn-
zeichneten Stelle (3) auf das doppelseitge Klebe-
band.
Falls nötig, ersetzen Sie das Klebeband.
► Schieben Sie das Kabel mit der blauen Seite
nach oben bis zum Anschlag in den Flachband-
anschluss auf der Steuerplatine (4).
Achten Sie dabei darauf, das die Kontakte des
Kabel auf den Kontakten des Anschlusses liegen.
► Klappen Sie den Bügel am Flachbandanschluss
(4) zu.
► Befestigen Sie die linke Seitenabdeckung (siehe
9.3.2 "Linke Seitenabdeckung montieren" [}189])
