8.2 Gleitführung hinten
136 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
8.2 Gleitführung hinten
Benötigtes Ersatzteil
Abb.43: Hintere Gleitführung L200
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX 03003994Sxx Hintere Gleitführung L200
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
8.2.1 Gleitführung hinten entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Lösen Sie die 4 Schrauben(1) an der Gleitfüh-
rung.
► Heben Sie die Gleitführung hinten an und ziehen
Sie sie nach oben ab.
8.2.2 Gleitführung hinten montieren
► Schieben Sie den linken Teil der hinteren Gleitführung bis zum Anschlag an die vordere Gleit-
führung und in die Aussparung.
► Senken Sie anschließend die beiden Rastnasen der Gleitführung in die dafür vorgesehenen
Öffnungen an der Unterseite des Zuführmoduls.
► Schrauben Sie die Gleitführung an die Unterseite des Zuführmoduls (M2,5x6mm).
VORSICHT
► Um eine Beschädigung des Stiftrades zu vermeiden, muss bei dieser Arbeit das Ab-
holfenster montiert sein.
8 Reparaturen an SmartFeeder 2x8 mm X
8.3 Seitenabdeckungen
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 137
8.3 Seitenabdeckungen
Benötigtes Ersatzteil
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8 mm X 03078734-xx
03078709-xx
03033796-xx
03010209-xx
Abdeckblech links kpl. /X2x8
Abdeckblech rechts /X2x8
RF-SN75-2,5 x 6-9.8
(TORX-Schrauben)
ISO 7045 - M2.5 x 6-A2-50-H
(Kreuzschlitz Schrauben)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
8.3.1 Linke Seitenabdeckung entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.

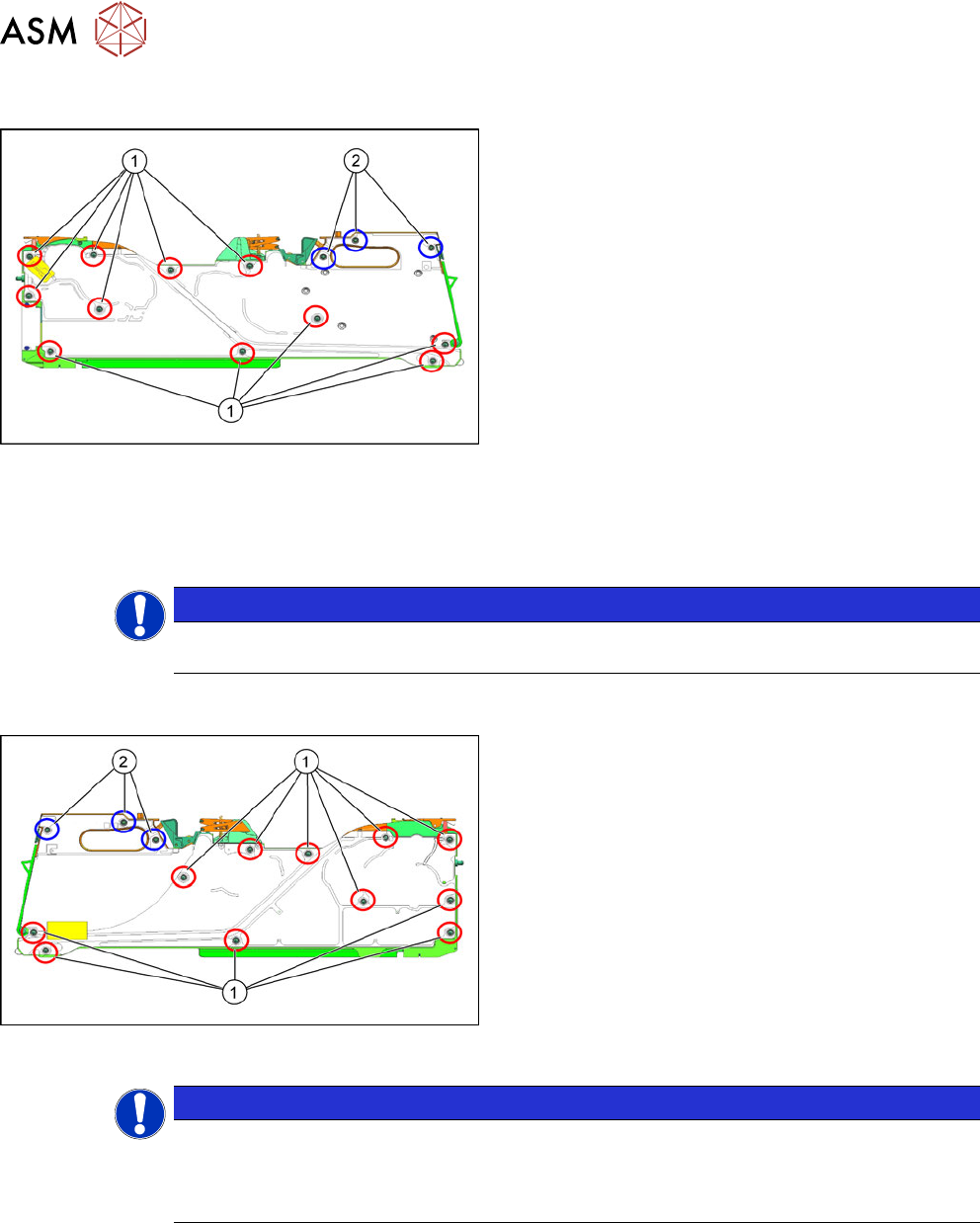

► Lösen Sie die Schrauben, wie in der Abbildung
angegeben.
1. Rote Kreise zeigen auf Schrauben, für die Sie
einen Kreuzschlitzschraubendreher mit 0,6Nm
Drehmoment verwenden.
2. Blaue Kreise zeigen auf Schrauben, für die Sie
einen TORX-Schraubendreher mit 0,6Nm Dreh-
moment verwenden.
► Legen Sie die Seitenabdeckung an einen geschützen und sauberen Platz.
HINWEIS
Achtung: Die Folienentsorgungsklappe wird von der Seitenabdeckung gehalten und kann
herausfallen!
Zur besseren Übersicht ist es hilfreich, wenn Sie die jeweils gleichen Schrauben gemein-
sam, z.B. in kleinen gekennzeichneten Sortierschalen, aufbewahren.
8 Reparaturen an SmartFeeder 2x8 mm X
8.3 Seitenabdeckungen
138 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
8.3.2 Linke Seitenabdeckung montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Achten Sie darauf, dass die Folienentsorgungs-
klappe richtig eingesetzt ist.
► Legen Sie die Seitenabdeckung auf das Zuführ-
modul.
► Achten Sie darauf, dass die Seitenabdeckung
bündig mit dem Bedienfeld abschließt.
1. Blaue Kreise zeigen auf Schrauben (RF-
SN75-2,5x6-9,8), für die Sie einen TORX-
Schraubendreher mit 0,6Nm Drehmoment ver-
wenden.
2. Rote Kreise zeigen auf Schrauben (M2,5x6), für
die Sie einen Kreuzschlitzschraubendreher mit
0,6Nm Drehmoment verwenden.
Achten Sie beim Ansetzen der Schrauben darauf, dass diese beim Eindrehen NICHT verkanten.
HINWEIS
Achten Sie beim Ansetzen der Schrauben darauf, dass diese beim Eindrehen NICHT ver-
kanten.
8.3.3 Rechte Seitenabdeckung entfernen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Lösen Sie die Schrauben, wie in der Abbildung
angegeben.
1. Rote Kreise zeigen auf Schrauben (M2,5x6), für
die Sie einen Kreuzschlitzschraubendreher mit
0,6Nm Drehmoment verwenden.
2. Blaue Kreise zeigen auf Schrauben (RF-
SN75-2,5x6-9,8), für die Sie einen TORX-
Schraubendreher mit 0,6Nm Drehmoment ver-
wenden.
► Legen Sie die Seitenabdeckung an einen geschützen und sauberen Platz.
HINWEIS
Achtung: Die Folienentsorgungsklappe wird von der Seitenabdeckung gehalten und kann
herausfallen!
Zur besseren Übersicht ist es hilfreich, wenn Sie die jeweils gleichen Schrauben gemein-
sam, z.B. in kleinen gekennzeichneten Sortierschalen, aufbewahren.
