7 Reparaturen an SmartFeeder 8 mm X

7.15 Steuerplatine

Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 129

7.15 Steuerplatine

VORSICHT

Elektrostatische Aufladung

Beachten Sie beim Entfernen und Montieren des Steuerplatine die aktuell gültigen EGB-

Richtlinien.

Benötigtes Ersatzteil

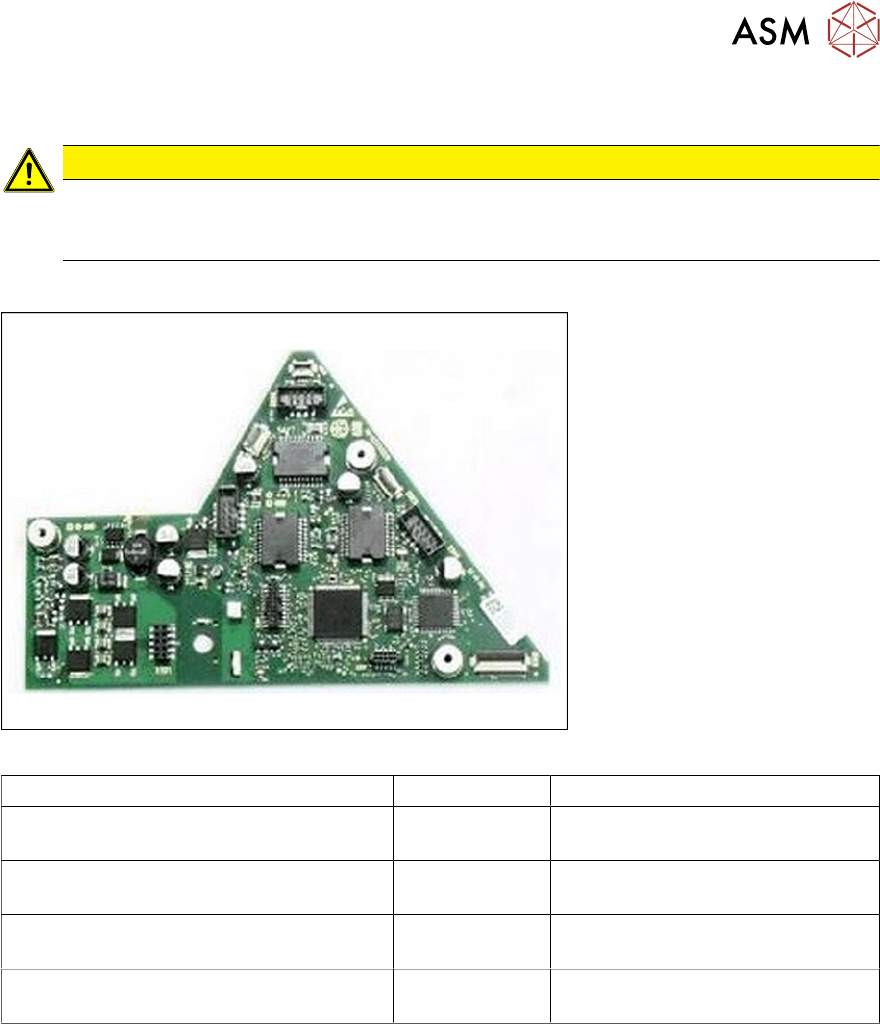

Abb.40: Steuerplatine X8Smart V2

Zuführmodul Artikel-Nr. Bezeichnung

SmartFeeder 8mmX (V1)

00141370-01

03101127-xx Steuerplatine X8Smart

SmartFeeder 8mmX (V2)

00141370-02

03124276-xx Steuerplatine X8Smart V2

SmartFeeder 8mm X Splice Sensor (V1)

00141390-01

03101127-xx Steuerplatine X8Smart

SmartFeeder 8mm X Splice Sensor (V2)

00141390-02

03124276-xx Steuerplatine X8Smart V2

Benötigtes Werkzeug

●

Kreuzschlitzschraubendreher 0,9Nm

●

TORX-Schraubendreher 0,6Nm und 0,2Nm, GrößeT8

7 Reparaturen an SmartFeeder 8 mm X

7.15 Steuerplatine

130 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

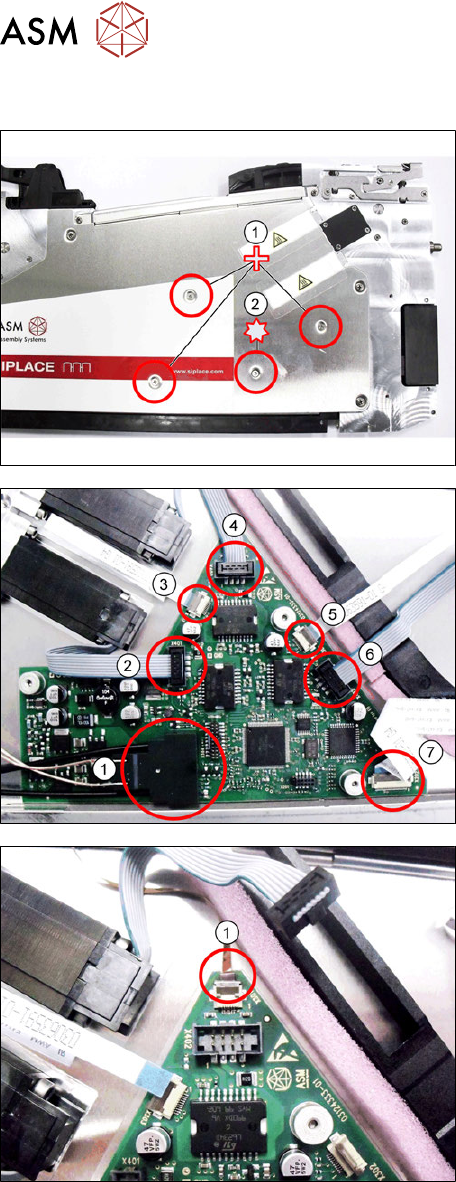

7.15.1 Steuerplatine entfernen

► Legen Sie das Zuführmodul vorsichtig mit der lin-

ken Seite auf eine stabile, ebene und saubere

Unterlage.

► Entfernen Sie die drei in der Abbildung gekenn-

zeichneten Kreuzschlitzschrauben(1), mit denen

die Steuerplatine an der rechten Seitenabde-

ckung befestigt sind.

► Entfernen Sie vorsichtig die in der Abbildung ge-

kennzeichnete TORX-Schraube(2), mit der der

EDIF Stecker auf der Steuerplatine befestigt ist.

Verwenden Sie hierzu einen TORX-Schrauben-

dreher in der Größe T8.

► Legen Sie das Zuführmodul vorsichtig mit der

rechten Seite auf eine stabile, ebene und saube-

re Unterlage.

► Entfernen Sie die linke Seitenabdeckung (siehe

Abschnitt 7.3.1 "Linke Seitenabdeckung entfer-

nen" [}83]).

► Entnehmen Sie den EDIF-Stecker.(1)

► Lösen Sie die 6 in der Abbildung gekennzeichne-

ten Verbindungen.(2 – 7)

► Wenn in dem Zuführmodul ein Spleißsensor ver-

baut ist, öffen Sie die Verbindung zum Spleißsen-

sorkabel.(1)

► Entnehmen Sie die Steuerplatine.

7 Reparaturen an SmartFeeder 8 mm X

7.15 Steuerplatine

Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 131

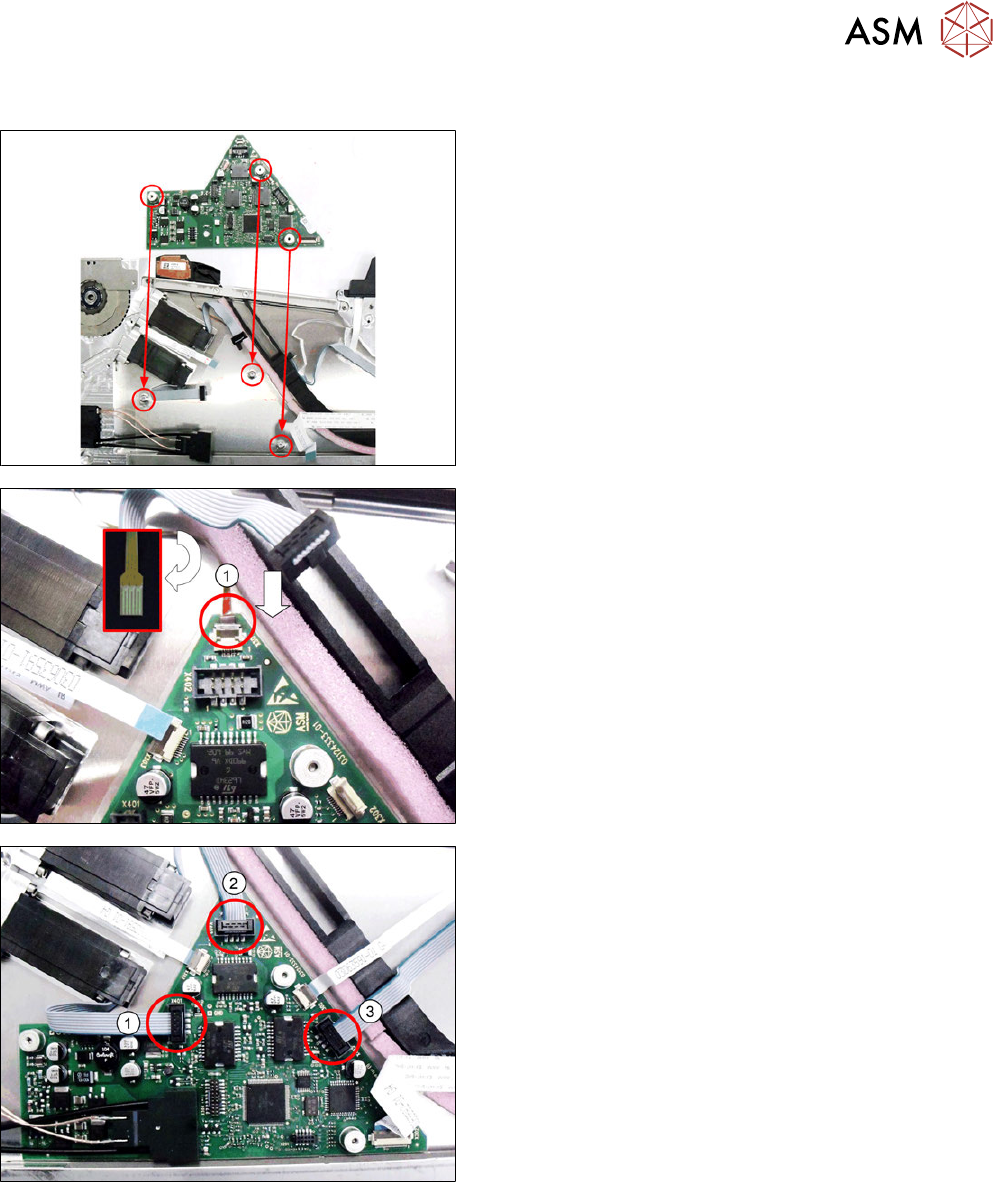

7.15.2 Steuerplatine montieren

► Legen Sie das Zuführmodul vorsichtig mit der

rechten Seite auf eine stabile, ebene und saube-

re Unterlage.

► Legen Sie die Steuerplatine wie abgebildet in das

Zuführmodul.

Richten Sie die Position der Steuerplatine an-

hand der 3 Bohrungen in der Steuerplatine und

den 3 Bohrungen in der Seitenabdeckung aus.

► Schieben Sie das Breitbandkabel des Spleißsen-

sors bis zum Anschlag in den in der Abbildung

gekennzeichneten Anschluss.

Achten Sie darauf, dass sich die Kontakte der

Leitung auf der Unterseite befinden und die brau-

ne Seite des Kabels von oben sichtbar ist.

► Verriegeln Sie den Anschluss.

► Stecken Sie die in der Abbildung gekennzeichne-

ten Stecker(1-3) in die entsprechenden An-

schlüsse auf der Steuerplatine.
