10 Reparaturen an SmartFeeder 24 - 104 mm X
10.3 Seitenabdeckungen
240 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.3.2 Abdeckung rechts vorn entfernen / montieren
► Legen Sie das Zuführmodul vorsichtig mit der linken Seite auf eine stabile, ebene und saube-
re Unterlage.
► Lösen bzw. befestigen Sie die Schrauben jeweils mit dem Werkzeug, das in der Abbildung
angegeben ist.
Die unterschiedlichen Schraubentypen sind in der Abbildung farblich gekennzeichnet.
●
Blaue Punkte kennzeichnen Schrauben, für die Sie einen TORX-Schraubendreher mit 0,6Nm
Drehmoment verwenden.
Schraube: RF-SN75-2,5 x 10-9.8 [03033798-xx]
●
Rote Punkte kennzeichnen Schrauben, für die Sie einen Kreuzschlitzschraubendreher mit
0,6Nm Drehmoment verwenden.
Schraube: SN 213307-H-M2,5 x 5-A2-70 [03071822-xx]
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.3 Seitenabdeckungen
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 241

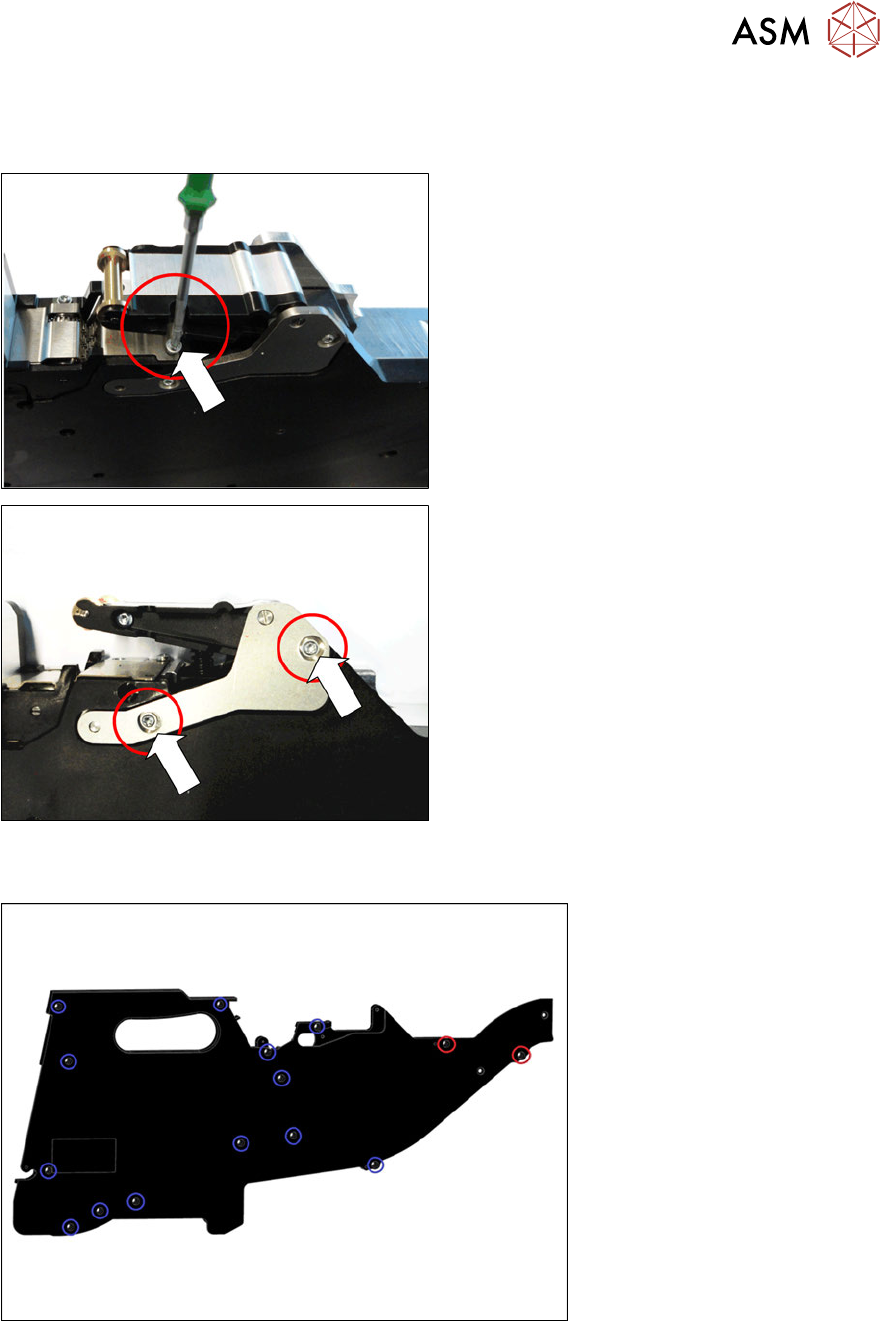

10.3.3 Seitenwand rechts hinten
10.3.3.1 Seitenwand rechts hinten entfernen
► Legen Sie das Zuführmodul vorsichtig mit
der rechten Seite auf eine stabile, ebene
und saubere Unterlage.
► Entfernen Sie die in der Abbildung unter
der Folienschwinge gekennzeichnete
Schraube.
Verwenden Sie hierzu einen TORX-
Schraubendreher Größe T8.
► Entfernen Sie die beiden in der Abbildung
gekennzeichneten Schrauben.
Verwenden Sie hierzu einen TORX-
Schraubendreher Größe T8.
► Entfernen Sie das Blech-Wippe (Artikel-Nr.
03110040-01).
► Lösen Sie die Schrauben jeweils mit dem Werkzeug, das in der Abbildung angegeben ist.
Die unterschiedlichen Schraubentypen sind in der Abbildung farblich gekennzeichnet.
●
Blaue Punkte kennzeichnen Schrauben, für die Sie einen TORX-Schraubendreher mit 0,6Nm
Drehmoment verwenden.
Schraube: RF-SN75-2,5 x 10-9.8 [03033798-xx]
●
Rote Punkte kennzeichnen Schrauben, für die Sie einen Kreuzschlitzschraubendreher mit
0,6Nm Drehmoment verwenden.
Schraube: SN 213307-H-M2,5 x 5-A2-70 [03071822-xx]
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.3 Seitenabdeckungen
242 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.3.3.2 Seitenwand hinten rechts montieren
► Legen Sie das Zuführmodul vorsichtig mit der linken Seite auf eine stabile, ebene und saube-
re Unterlage.
► Befestigen Sie die Schrauben jeweils mit dem Werkzeug, das in der Abbildung angegeben ist.
Die unterschiedlichen Schraubentypen sind in der Abbildung farblich gekennzeichnet.
●
Blaue Punkte kennzeichnen Schrauben, für die Sie einen TORX-Schraubendreher mit 0,6Nm
Drehmoment verwenden.
Schraube: RF-SN75-2,5 x 10-9.8 [03033798-xx]
●
Rote Punkte kennzeichnen Schrauben, für die Sie einen Kreuzschlitzschraubendreher mit
0,6Nm Drehmoment verwenden.
Schraube: SN 213307-H-M2,5 x 5-A2-70 [03071822-xx]
► Stellen Sie bei der Montage der Seiten-
wand sicher, dass sich beide Rastnasen
der Blattfeder außerhalb des Grundkörpers
befinden und die Blattfeder frei nach unten
schwingen kann.
► Legen Sie das Zuführmodul vorsichtig mit
der rechten Seite auf eine stabile, ebene
und saubere Unterlage.
► Setzen Sie das Blech-Wippe wie abgebil-
det an der Folienschwinge ein.
Stellen Sie sicher, dass die Schraubachse
der Folienschwinge wie gekennzeichnet
durch das Blech geführt ist.
