1 Nachrüstanleitung RV 6-DLM1-Kopf u nd PPW R V6 Standard (O ptionen) SIPLACE S -25 HM 1.4 Ablauf: Umbau H ardware Ausgabe 02/01 18 1 Abb. 1.4.3 Ausbau 12-Segment-Re volverkopf: Pneum atiksc hläuche vom Vakuumerzeuger ab…
SIPLACE S-25 HM 1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen)
Ausgabe 02/01 1.4 Ablauf: Umbau Hardware
17
1
Abb. 1.4.2 Befestigung des Kabelbaums lösen, Steckverbindungen an Umsetzplatine lösen
Å Lösen Sie die Befestigung der Kabelschelle, die den nach unten führenden Kabelbaum sichert
(siehe Pfeil, Abb. 1.4.2, 1 Innensechskantschraube M3).
1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen) SIPLACE S-25 HM
1.4 Ablauf: Umbau Hardware Ausgabe 02/01
18
1
Abb. 1.4.3 Ausbau 12-Segment-Revolverkopf: Pneumatikschläuche vom Vakuumerzeuger abziehen
Legende:
1. Druckluftzuführung zum Vakuumerzeuger (5-Schläuche)
2. Manschette am Druckluftanschluß zur Blaseinheit (beim Abziehen gegenhalten!)
3. Abdeckung der Vakuumverteilerplatine
(Befestigung: 2 Innensechskantschrauben M2,5)
4. Flachbandkabel: Steckverbindung an Vakuumverteilerplatine
Å Ziehen Sie die 5 Pneumatikschläuche am Vakuumerzeuger ab (siehe Abb. 1.4.3).
Halten bei der Schnellverschraubung (-> 2) gegen.
Å Bauen Sie die Abdeckung von der Vakuumverteilerplatine ab (2 Innensechskantschrauben
M2,5; Gr. 3, lösen).
Å Ziehen Sie die 2 Silikonschläuche an der Vakuumverteilerplatine ab.
Å Ziehen Sie die 2 Silikonschläuche am Schalldämpfer ab.
Å Halten Sie den Bestückkopf fest:
Lösen Sie die Befestigung des Bestückkopfes: 3 Innensechskantschrauben M4.
Der Kopf ist durch Stifte noch in Position gehalten.
Å Ziehen Sie den Bestückkopf (Stifte im abzuziehenden Teil) vom Rückteil ab und legen Sie ihn
so ab, daß er nicht beschädigt wird, am besten in die zugehörige Verpackung.
1
SIPLACE S-25 HM 1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen)
Ausgabe 02/01 1.4 Ablauf: Umbau Hardware
19
1.4.3 Vorbereitung des neuen 6-Segment-Revolverkopfes (RV6-DLM1)
HINWEIS:
In der Umrüstanleitung, Art.-Nr. 00191684-03 (D + E), ist die Vorbereitung des neuen Kopfes
(Höhersetzen des Vakuumerzeugers und Befestigung der Flachbandkabel) beschrieben.
Ergänzend dazu nachfolgend der Gesamtablauf inkl. Aus- und Einbau. 1
1

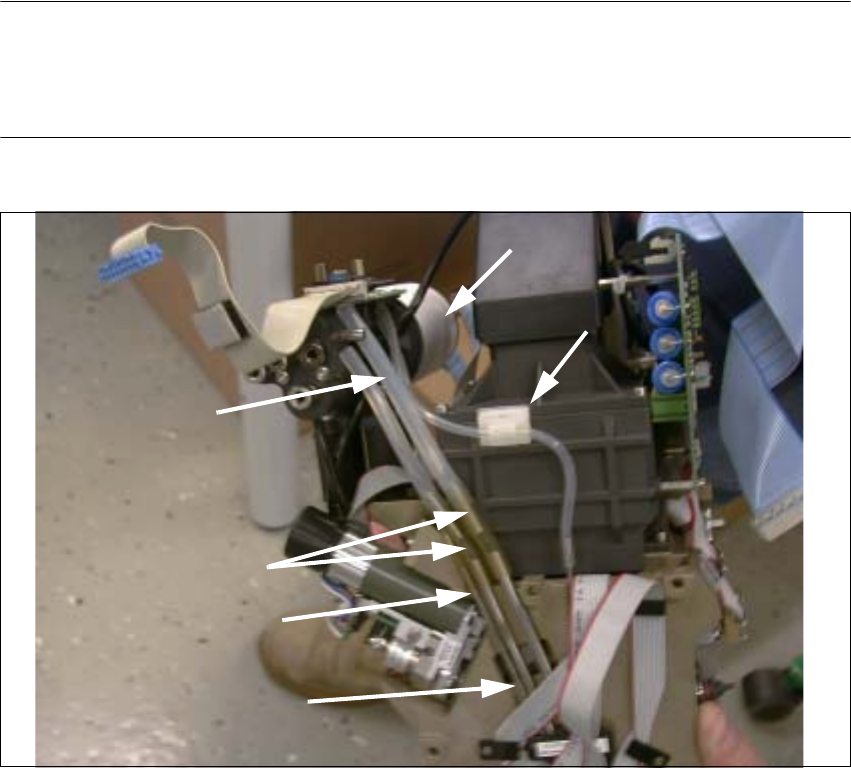

Abb. 1.4.4 Neuer Bestückkopf: Montage der 3 Verlängerungen (Stahlröhrchen), UNTEN
Legende:
1. Vakuumerzeuger mit Schalldämpfer (Befestigung: 4 Innensechskantschrauben M4)
2. Silikonschläuche am Vakuumverteiler
3. NEU zu montierende Verlängerung:
2 Röhrchen 35 mm lang (Beipack im Nachrüstsatz, siehe Abschn. 1.3)
4. NEU zu montierende Verlängerung:
1 Röhrchen 30 mm lang (Beipack im Nachrüstsatz, siehe Abschn. 1.3)
5. Vakuumzuführungen zum Stern (Metallröhrchen, fest).
6. Vakuumschlauch, befestigt mit Rundkabelschelle (Vakuumabfrage für Haltekreis).
