SIPLACE S-25 HM 1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen)
Ausgabe 02/01 1.4 Ablauf: Umbau Hardware
23
Å Ziehen Sie das Flachbandkabel "Beleuchtung" vom ausgebauten Kopf ab und stellen Sie die
Steckverbindung zur Beleuchtungsplatine und zum neuen Kopf her.
Beachten Sie: Für die modulare Kopfplatine ist dieses Kabel anders ausgeführt, als für die
"Umsetzplatine kleine Achse".
Å Stellen Sie die Steckverbindungen der 3 Flachbandkabel "Schrittmotor" und des Rundkabels
"Revolverkopf" (Motor, Tacho) an der Platine her.
Drücken Sie die 3 Flachbandkabel mit den 3 Klettverschlüssen gegen den Platinenhalter.
Å Montieren Sie am neuen Kopf die 4 neuen Schwingmetalle aus dem Nachrüstsatz (siehe
Abb. 1.4.7 -> 1), wie im Detail in der Umrüstanleitung DLM1 Collect&Place -Kopf,
Art.-Nr. 00191684-03, beschrieben.
VORSICHT
Wenn am verbleibenden RV12-DLM1-Kopf noch ein Metallwinkel anstatt der Schwingmetalle ein-
gebaut ist, so muß dieser durch die Schwingmetalle (aus einem 2. Beipack) ersetzt werden.
Bauen Sie den Vakuumerzeuger inkl. Schalldämpfer ab und gehen Sie nach der Umrüstanleitung
(siehe oben) vor. 1
Å Setzen Sie den Vakuumerzeuger inkl. Schalldämpfer auf die Adapterplatte und schrauben Sie
ihn fest (4 Scheiben A 4,3 und 4 Innensechskantschrauben M4; Gr. 3, im Beipack).
Alle Befestigungsteile sind im Beipack enthalten.
Å Entfernen Sie ggf. die Abdeckung auf dem Vakuumerzeuger (2 Innensechskantschrauben
M2,5; Gr. 2).
Å Schließen Sie das Flachbandkabel "Vakuumplatine" an der Umsetzplatine / modularen Kopf-
platine an.
Sichern Sie es mit dem Klettverschluß an der Unterseite der Platine (siehe Abb. 1.4.7 -> 2).
Im Detail -> siehe Umrüstanleitung für den DLM1 Kopf.
Å Klappen Sie alle schwarzen Klemmbügel nach unten (siehe Abb. 1.4.7 -> 5).
1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen) SIPLACE S-25 HM
1.4 Ablauf: Umbau Hardware Ausgabe 02/01
24
1

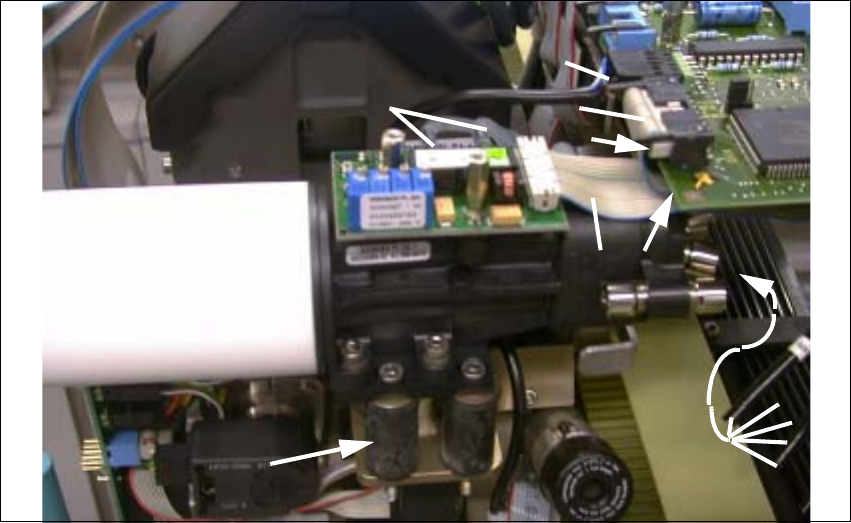

Abb. 1.4.7 4 Schwingmetalle (Nachrüstsatz) montieren, Steckverbindung an Vakuumplatine herstellen
Legende:
1. 4 Schwingmetalle (Beipack Nachrüstsatz)
2. Klettverschluß (Beipack Nachrüstsatz)
3. Flachbandkabel "Vakuumplatine" (am neuen Kopf vorhanden)
4. Zugentlastungsbügel an Buchsenleiste (entfernt für "Umsetzplatine kleine Achse")
5. 2 Klemmbügel
6. Rundkabel "Revolverkopf" (Tacho, Motor), am neuen Kopf vorhanden
7. Pneumatikschläuche, Druckluftzuführung zum Vakuumerzeuger
8. Anschluß der Silikonschläuche
Å Schließen Sie die 5 Druckluftzuführungen in richtiger Zuordnung (Nr. auf dem Schlauch) am
Vakuumerzeuger und der Blaseinheit an (siehe Abb. 1.4.7 -> 7).
Å Schließen Sie die je 2 dünnen Silikonschläuche in richtiger Zuordnung am an der Vakuumpla-
tine an (siehe Abb. 1.4.7 -> 8).
Å Schließen Sie die 2 dicken Silikonschläuche in richtiger Zuordnung am Vakuumerzeuger an.
SIPLACE S-25 HM 1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen)
Ausgabe 02/01 1.4 Ablauf: Umbau Hardware
25
Å Montieren Sie die Abdeckung auf dem Vakuumerzeuger (2 Innensechskantschrauben M2,5;
Gr. 2).
Å Montieren Sie die neue Kopfabdeckung des 6-Segment-Revolverkopfes aus dem Nachrüst-
satz. Beachten Sie:
Die Unterschiede zwischen der Abdeckung des 6-er und 12-er Kopfes sind per Augenschein
kaum erkennbar. Die 6-er-Kopf-Abdeckung hat die Art.-Nr. 00329003-01.
1.4.5 Pipettenwechsler (PPW RV6 Standard) für 6-Segment-Kopf
1.4.5.1 Information zum Ablauf:
– Falls Sie einen PPW RV12 Standard für den 12-Segment-Kopf installieren müssen, beachten
Sie den VORSICHT-Text im Abschn. 1.1!
– Falls Sie die Option MTC vorhanden ist, müssen Sie den PPW RV6 MTC bzw. den PPW RV12
MTC einbauen. Gehen Sie in diesem Fall anhand der "Nachrüstanleitung MTC an S-25 HM"
vor (Art.-Nr. siehe Abschn. 1.3.6).
– Gehen Sie für den Ausbau des RV6- (oder RV12)-Pipettenwechslers Standard vor, wie nach-
folgend beschrieben.
