SIPLACE S-25 HM 1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen)
Ausgabe 02/01 1.4 Ablauf: Umbau Hardware
21
1.4.4 Einbau: Neuer 6-Segment-Revolverkopf (RV6-DLM1)
1

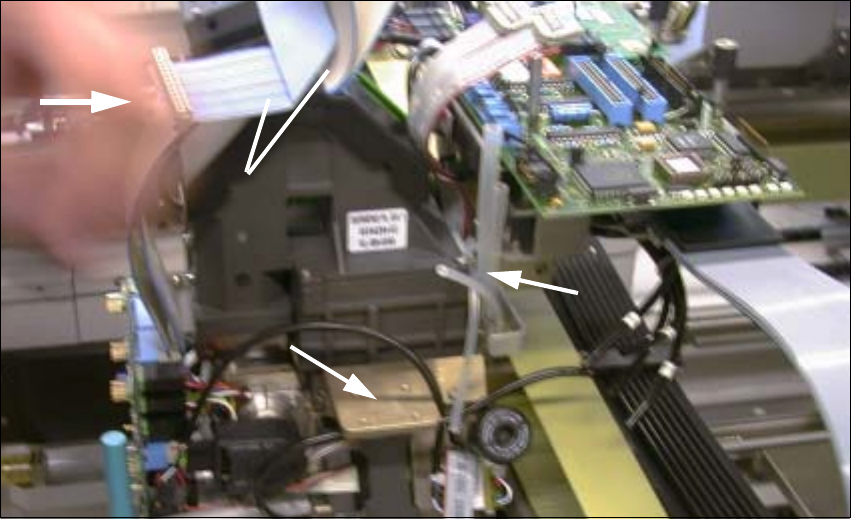

Abb. 1.4.5 6-Segment-Revolverkopf auf Stifte der Kopfhalterung aufschieben und festschrauben
Legende:
1. 4 Silikonschläuche, Anschluß am Schalldämpfer und Vakuumerzeuger
2. Vakuumerzeuger mit Schalldämpfer sind hier noch ausgebaut
3. Bestückkopf aufschieben
4. 2 breite Flachbandkabel vom ausgebauten Kopf umbauen
(ebenso Flachbandkabel "Beleuchtungsplatine" -> siehe Abb. 1.4.1)
Å Der Schalldämpfer ist noch abgebaut (siehe Abb. 1.4.5 -> 2).
Å Schieben Sie den so vorbereiteten Bestückkopf (3 verlängerte Vakuumröhrchen) auf das
Rückteil am Portal auf:
Schrauben Sie den Kopf fest (3 Innensechskantschrauben M4).
Å Setzen Sie die neuen Klettverschlüsse (Beipack Nachrüstsatz) auf die 3 schmalen Flachband-
kabel (siehe Abb. 1.4.6).
1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen) SIPLACE S-25 HM
1.4 Ablauf: Umbau Hardware Ausgabe 02/01
22

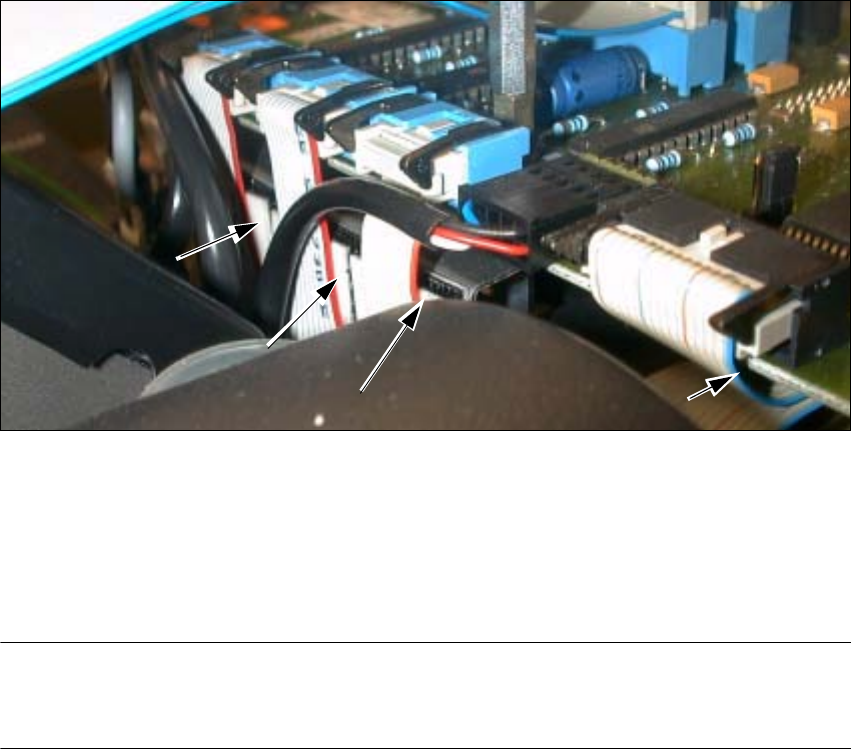

Abb. 1.4.6 Klettverschlüsse anbringen
Legende:
1. Klettverschluß unter den Flachbandkabeln (3 Kabel "Schrittmotore")
2. Klettverschluß an der Unterseite "Umsetzplatine kleine Achse" (Kabel "Vakuumplatine")
HINWEIS.
Wenn die modulare Kopfplatine eingebaut ist, bleiben die Zugentlastungen an den Buchsenlei-
sten der neuen Kabel (die am neuen Kopf vorhanden sind) MONTIERT! 1
Å NUR wenn die "Umsetzplatine kleine Achse" vorhanden ist:
Entfernen Sie an ALLEN Flachbandkabeln des NEUEN Bestückkopfes die Zugentlastungsbü-
gel von den Buchsenleisten.
Die neuen Kabel werden an den Steckern der Umsetzplatine, durch die je 2 schwarzen
Klemmbügel links und rechts gehalten (siehe Abb. 1.4.7 -> 5).
Å Ziehen Sie die 2 breiten Flachbandkabel vom ausgebauten Bestückkopf ab und schließen Sie
diese am neuen 6-Segment-Revolverkopf an:
Beachten Sie: Für die modulare Kopfplatine ist dieses Kabel anders ausgeführt, als für die
"Umsetzplatine kleine Achse".
Å Verlegen Sie die beiden breiten Flachbandkabel, wie in Abb. 1.4.1 gezeigt.
Å Stellen Sie die Steckverbindungen an der Platine und Bestückkopf her.
Å Sichern Sie die Kabel mit der Flachbandkabel-Klammer (siehe Abb. 1.4.1).
SIPLACE S-25 HM 1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen)
Ausgabe 02/01 1.4 Ablauf: Umbau Hardware
23
Å Ziehen Sie das Flachbandkabel "Beleuchtung" vom ausgebauten Kopf ab und stellen Sie die
Steckverbindung zur Beleuchtungsplatine und zum neuen Kopf her.
Beachten Sie: Für die modulare Kopfplatine ist dieses Kabel anders ausgeführt, als für die
"Umsetzplatine kleine Achse".
Å Stellen Sie die Steckverbindungen der 3 Flachbandkabel "Schrittmotor" und des Rundkabels
"Revolverkopf" (Motor, Tacho) an der Platine her.
Drücken Sie die 3 Flachbandkabel mit den 3 Klettverschlüssen gegen den Platinenhalter.
Å Montieren Sie am neuen Kopf die 4 neuen Schwingmetalle aus dem Nachrüstsatz (siehe
Abb. 1.4.7 -> 1), wie im Detail in der Umrüstanleitung DLM1 Collect&Place -Kopf,
Art.-Nr. 00191684-03, beschrieben.
VORSICHT
Wenn am verbleibenden RV12-DLM1-Kopf noch ein Metallwinkel anstatt der Schwingmetalle ein-
gebaut ist, so muß dieser durch die Schwingmetalle (aus einem 2. Beipack) ersetzt werden.
Bauen Sie den Vakuumerzeuger inkl. Schalldämpfer ab und gehen Sie nach der Umrüstanleitung
(siehe oben) vor. 1
Å Setzen Sie den Vakuumerzeuger inkl. Schalldämpfer auf die Adapterplatte und schrauben Sie
ihn fest (4 Scheiben A 4,3 und 4 Innensechskantschrauben M4; Gr. 3, im Beipack).
Alle Befestigungsteile sind im Beipack enthalten.
Å Entfernen Sie ggf. die Abdeckung auf dem Vakuumerzeuger (2 Innensechskantschrauben
M2,5; Gr. 2).
Å Schließen Sie das Flachbandkabel "Vakuumplatine" an der Umsetzplatine / modularen Kopf-
platine an.
Sichern Sie es mit dem Klettverschluß an der Unterseite der Platine (siehe Abb. 1.4.7 -> 2).
Im Detail -> siehe Umrüstanleitung für den DLM1 Kopf.
Å Klappen Sie alle schwarzen Klemmbügel nach unten (siehe Abb. 1.4.7 -> 5).
