SIPLACE S-25 HM 1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen)
Ausgabe 02/01 1.6 Dynamikeinstellung
37
1.6 Dynamikeinstellung
VORSICHT
Nach Bestückkopf-Austausch muß die Dynamikeinstellung grundsätzlich überprüft werden.
Speziell bei Umrüstung von 12er auf den 6er Kopf (optional) ist die Z-Achse viel zu schnell und
der P-Anteil der DP-Achse viel zu gering.
Die Einstellung der Dynamik ist UNBEDINGT ERFORDERLICH !
Nach Einbau der modularen Kopfplatine (optional), müssen zudem die Spursignale abgeglichen
werden. 1
Å Führen Sie für den neuen 6-Segment-Revolverkopf, modular, den Abgleich der Z-Achse und
der dp-Achse durch.
Folgen Sie dazu der Einstellanleitung im SITEST -> Hilfe -> Dynamikeinstellung
oder anhand der Einstellanleitung (Art.-Nr. siehe Abschn. 1.3.6).
1.7 Kalibrieren der Bestückköpfe und Kameras
Voraussetzungen:
– Die Dynamik-Einstellung muß durchgeführt sein.
– Um die End-Betriebsbedingungen zugrunde zu legen, wird empfohlen, die Schutzabdeckun-
gen beider Bestückköpfe vorher zu montieren.
HINWEIS
Falls bei der Kalibrierung Fehler auftreten, werden evtl. die falschen Achsdaten verwendet.
Folge: Während der Kalibrierung wird das Kalibrierteil nur um 45° gedreht oder der Maschinen-
nullpunkt stimmt nicht (um 5 mm oder ein Vielfaches davon).
Ändern Sie im Fehlerfall die Konfiguration zurück auf den 12er Kopf und danach wieder auf 6er
Kopf. 1
ÅFühren Sie die Kalibrierung "Bestückköpfe und Kameras" anhand der Softwareanleitung
SITEST V 502.xx durch.
Diese Kalibrierung ist Voraussetzung für das Vermessen des Pipettenwechslers!
1
1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen) SIPLACE S-25 HM
1.8 SITEST: Pipettenwechsler RV6 Standard mit Pipetten belegen und kalibrieren Ausgabe 02/01
38
1.8 SITEST: Pipettenwechsler RV6 Standard mit Pipet-
ten belegen und kalibrieren
HINWEIS:
Im SITEST V 502.01 werden jetzt die Pipetten am Kopf und im PPW überwacht, wie mit der Sta-
tionssoftware.
Gehen Sie für den PPW MTC vor, wie in der "Nachrüstanleitung MTC an S-25" beschrieben
(Art.-Nr. -> siehe Abschn. 1.3.6). 1
Voraussetzungen: 1
– Die Bestückköpfe DLM1 (12-er/6-er) und die Pipettenwechsler (PPW 6 Standard) müssen
konfiguriert sein (siehe Abschn. 1.5).
– Alle Bestückköpfe und Kameras müssen bereits kalibriert sein (siehe Abschn. 1.7).
1.8.1 Belegung mit Pipetten
Å
Wählen Sie ausgehend von der SITEST-Grundansicht
die ICONE "Revolverköpfe" -> und weiter
"Revolverkopf 1" bzw. "Revolverkopf 2" .
Å Klicken Sie im Menü "Funktionen" auf die ICONE "Pipettenwechsler Kopffunktionen" .
Der folgende Bildschirm wird angezeigt:
SIPLACE S-25 HM 1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen)
Ausgabe 02/01 1.8 SITEST: Pipettenwechsler RV6 Standard mit Pipetten belegen und kalibrieren
39

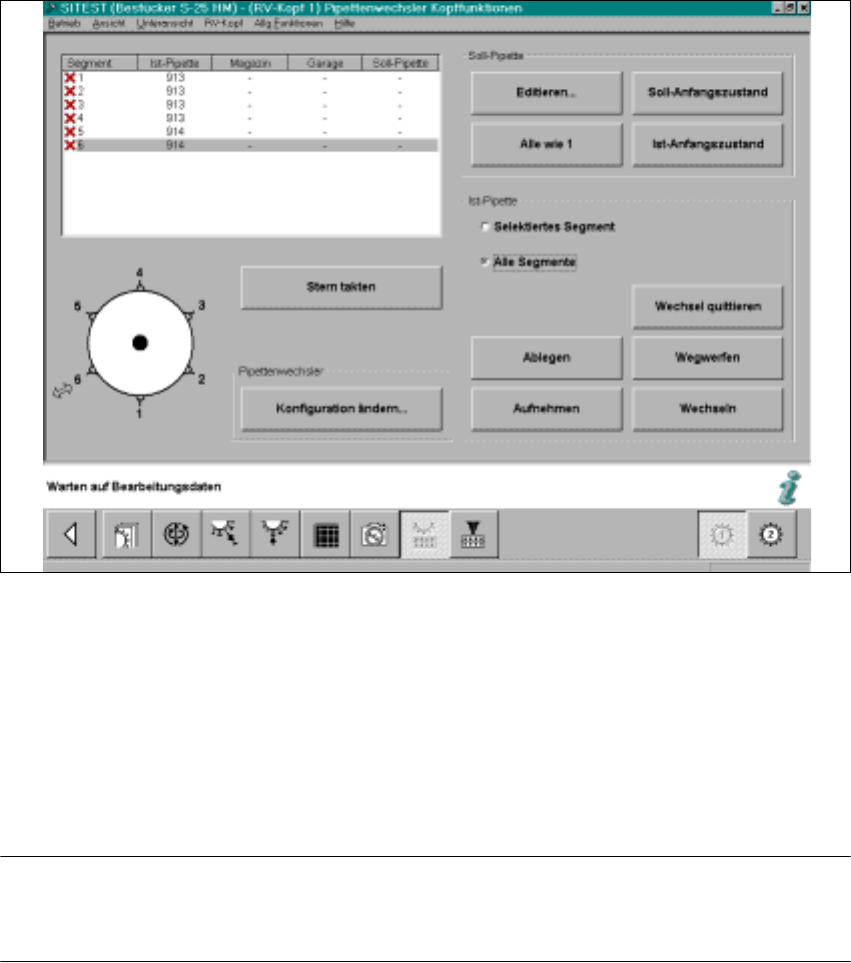

Abb. 1.8.1 SITEST: Pipettenwechsler-Kopffunktionen (RV6)
Å Setzen Sie am 6-Segment-Revolverkopf eine Pipette der Typreihe 900 und eine Pipette der
Typreihe 800 ein.
Für den Fall, daß Sie auch den PPW RV12 noch mal vermessen:
Am 12-Segment-Revolverkopf muß nur eine beliebige Pipette der Typreihe 900 am Kopf ein-
gesetzt werden.
HINWEIS:
Am RV6-Pipettenwechsler MUSS für die Vermessung der großen Pipetten (800-er-Serie) EINE
große Pipette am Kopf oder in der Garage 1, in dem betreffenden Magazin, vorhanden sein. 1
