SIPLACE S-25 HM 1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen)
Ausgabe 02/01 1.4 Ablauf: Umbau Hardware
27
1.4.6 Einbau des neuen PPW RV6 Standard

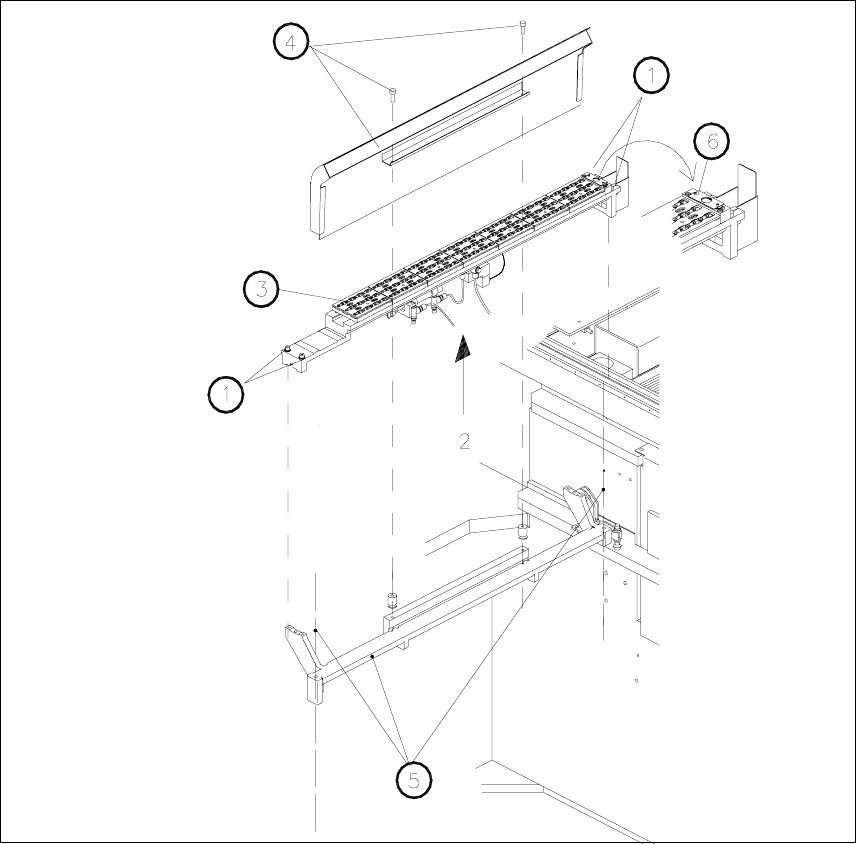

Abb. 1.4.8 Pipettenwechsler RV12 Standard ausbauen / PPW RV6 Standard einbauen
Legende:
1. Befestigung des Pipettenwechslers: 4 Innensechskantschrauben M4
2. Elektrischer und pneumatischer Anschluß auf Unterseite des PPW
3. Pipettenwechsler für 12-Segment-Revolverkopf, modular
4. Leergurtleitkanal (wird nicht abgebaut)
5. Träger für Leergurtleitkanal und Pipettenwechsler, Art.-Nr. 00350480-01 (wird nicht abgebaut)
6. Balken für Pipettenwechsler mit 2 Paßmarken (aus Nachrüstsatz), benötigt für SW V 502.01
1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen) SIPLACE S-25 HM
1.4 Ablauf: Umbau Hardware Ausgabe 02/01
28
Å Verwenden Sie den Pipettenwechsler RV6 Standard aus dem Nachrüstsatz (siehe
Abschn. 1.3.2).
Å Stellen Sie auf der Unterseite des neuen PPW den elektrischen und pneumatischen Anschluß
her, wie nachfolgend dargestellt.
Abb. 1.4.9 PPW-Rückseite: Schnittstellenkabel und Druckluftschlauch befestigen
Å Befestigen Sie das Schnittstellenkabel des PPW und den Druckluftschlauch mit einem Kabel-
binder an der Rückseite des neuen PPW, wie oben dargestellt.
Å Setzen Sie den neuen PPW richtig in die Paßstifte des Trägers ein.
1
Abb. 1.4.10 Neuen Pipettenwechsler (PW RV6 Standard) montieren
Legende:
1. Abwurfbehälter, entnommen
2. Befestigung des PPW RV6 Standard, rechte Seite
Kabelbinder
SIPLACE S-25 HM 1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen)
Ausgabe 02/01 1.4 Ablauf: Umbau Hardware
29
Å Entnehmen Sie den Pipetten-Abwurfbehälter und schrauben Sie den PPW fest.
4 Innensechskantschrauben M4, unterschiedlicher Länge, wie folgt:
– links hinten -> M4 x 40
– links vorne -> M4 x 50
– rechts hinten -> M4 x 45
– rechts vorne -> M4 x 10
1

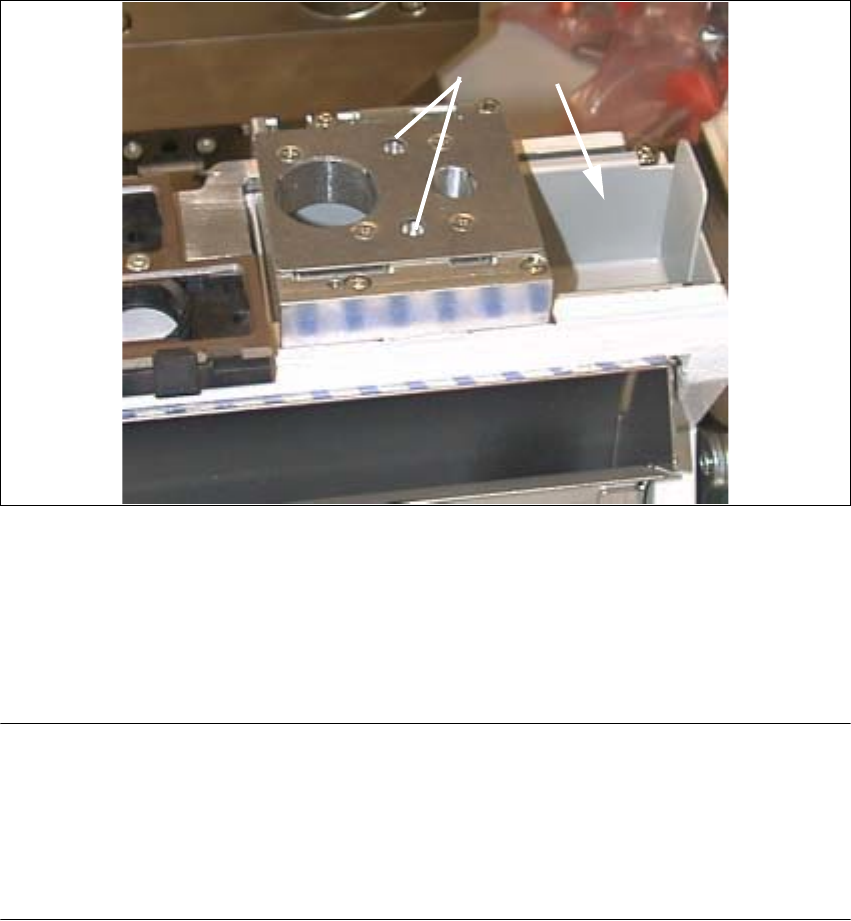

Abb. 1.4.11 PW RV6 Standard montiert, Abwurfbehälter eingesetzt
Legende:
1. Paßmarken für Lageerkennung
2. Abwurfbehälter
HINWEIS:
Wenn der Einbau des RV6-DLM-Kopfes im Zuge einer Hochrüstung S23 HM auf SW V 502.xx
erfolgt, so muß am Pipettenwechsler RV12 Standard der Balken mit den beiden Marken für die
Lageerkennung eingebaut werden, wie in der Nachrüstanleitung, Art.-Nr. 00192377-01, beschrie-
ben (Position des Balkens, siehe auch Abb. 1.4.8).
Am neuen PPW RV6 sind die Marken bereits vorhanden. 1
Å Setzen Sie den Abwurfbehälter des PPW wieder ein.
