SIPLACE S-25 HM 1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen)
Ausgabe 02/01 1.5 SITEST: Anpassen Maschinenkonfiguration, Eintrag Nullpunktkorrekturwerte für RV6-Kopf
35

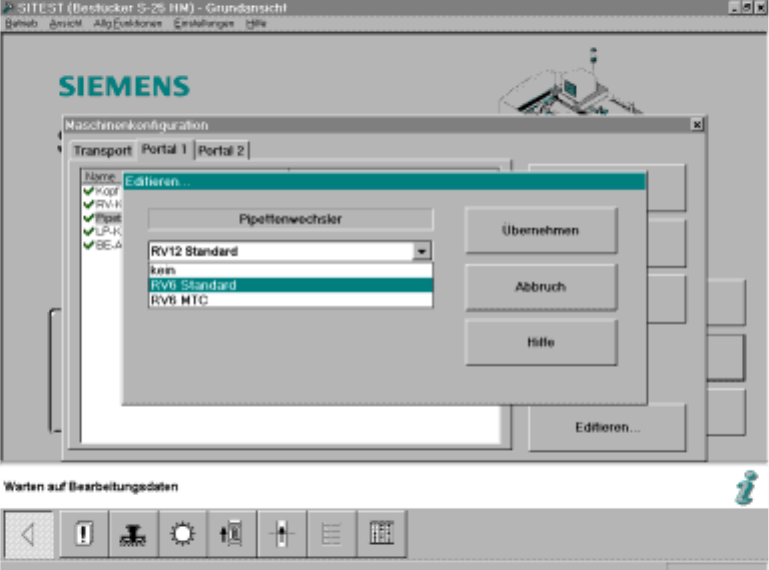

Abb. 1.5.3 SITEST-Bildschirm "Maschinenkonfiguration", "Editieren..", Auswahl PPW: RV6-Standard
Å Klicken Sie auf "RV6 Standard" (langer PPW für den RV6-Kopf) -> wählen Sie "Übernehmen"
(Button).
Beachten Sie:
Falls ein RV6-DLM1 Kopf UND ein MTC nachgerüstet wurde, wählen Sie den Pipettenwechs-
ler "RV6 MTC" aus -> "Übernehmen" (Button) -> nochmals "Übernehmen".
Konfigurieren und Vermessen des PPW MTC erfolgt nach dem Gesamtreferenzlauf, anhand
der Nachrüstanleitung MTC, Art.-Nr. siehe Abschn. 1.3.6.
Å Kalibrieren Sie den PPW nach der Dynamikeinstellung und Kalibrierung der Köpfe, d. h. nach
Abarbeitung des folgenden Ablaufes (siehe Abschn. 1.8).
1.5.4 Abschließendes Übernehmen der Konfiguration
Å Nach vollständiger Anpassung der Maschinenkonfiguration:
Verlassen Sie das Menü "Maschinenkonfiguration" durch "Übernehmen" (Button).
Die Grundansicht wird angezeigt und es folgt die Anzeige:
Die Maschinenkonfiguration hat sich geändert.
Shut-down, Maschine neu starten -> Klicken Sie "OK" (Button)
Å Booten Sie die Maschine und wechseln Sie wieder in das SITEST-Programm.
1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen) SIPLACE S-25 HM
1.5 SITEST: Anpassen Maschinenkonfiguration, Eintrag Nullpunktkorrekturwerte für RV6-Kopf Ausgabe 02/01
36
1.5.5 Eintrag der Nullpunktkorrekturwerte des neuen Bestückkopfes
Å Übertragen Sie NACH dem Neustart die am Aufkleber des neu eingebauten Bestückkop-
fes angegebenen Nullpunkt-Korrekturwerte (im eingebautem Zustand sichtbar).
Å Wählen Sie für den Eintrag im SITEST-Grundansicht das Menü "Kopftausch" oder wählen
Sie:
-> ICON "Achsfunktionen des Revolverkopfes" -> aktivieren die entsprechende Achse (z-,
Stern, dp) durch Anklicken des Radiobuttons -> klicken Sie auf "Positionen" (Button).
Å Wählen Sie "Nullpunktkorrektur" -> Editieren -> übertragen Sie den Wert vom Aufkleber ->
klicken Sie auf "Übernehmen" (Button).
Å Führen Sie in gleicher Weise die Übertragung der restlichen Nullpunktkorrekturen des Auf-
klebers durch.
Å Führen Sie nun den Gesamt-Referenzlauf (Button) durch.
SIPLACE S-25 HM 1 Nachrüstanleitung RV6-DLM1-Kopf und PPW RV6 Standard (Optionen)
Ausgabe 02/01 1.6 Dynamikeinstellung
37
1.6 Dynamikeinstellung
VORSICHT
Nach Bestückkopf-Austausch muß die Dynamikeinstellung grundsätzlich überprüft werden.
Speziell bei Umrüstung von 12er auf den 6er Kopf (optional) ist die Z-Achse viel zu schnell und
der P-Anteil der DP-Achse viel zu gering.
Die Einstellung der Dynamik ist UNBEDINGT ERFORDERLICH !
Nach Einbau der modularen Kopfplatine (optional), müssen zudem die Spursignale abgeglichen
werden. 1
Å Führen Sie für den neuen 6-Segment-Revolverkopf, modular, den Abgleich der Z-Achse und
der dp-Achse durch.
Folgen Sie dazu der Einstellanleitung im SITEST -> Hilfe -> Dynamikeinstellung
oder anhand der Einstellanleitung (Art.-Nr. siehe Abschn. 1.3.6).
1.7 Kalibrieren der Bestückköpfe und Kameras
Voraussetzungen:
– Die Dynamik-Einstellung muß durchgeführt sein.
– Um die End-Betriebsbedingungen zugrunde zu legen, wird empfohlen, die Schutzabdeckun-
gen beider Bestückköpfe vorher zu montieren.
HINWEIS
Falls bei der Kalibrierung Fehler auftreten, werden evtl. die falschen Achsdaten verwendet.
Folge: Während der Kalibrierung wird das Kalibrierteil nur um 45° gedreht oder der Maschinen-
nullpunkt stimmt nicht (um 5 mm oder ein Vielfaches davon).
Ändern Sie im Fehlerfall die Konfiguration zurück auf den 12er Kopf und danach wieder auf 6er
Kopf. 1
ÅFühren Sie die Kalibrierung "Bestückköpfe und Kameras" anhand der Softwareanleitung
SITEST V 502.xx durch.
Diese Kalibrierung ist Voraussetzung für das Vermessen des Pipettenwechslers!
1
