3 Upgrade auf die Softwareversion 604.xx
Beachten Sie bei einem Upgrade auf die Softwareversion 604.xx folgende Punkte:

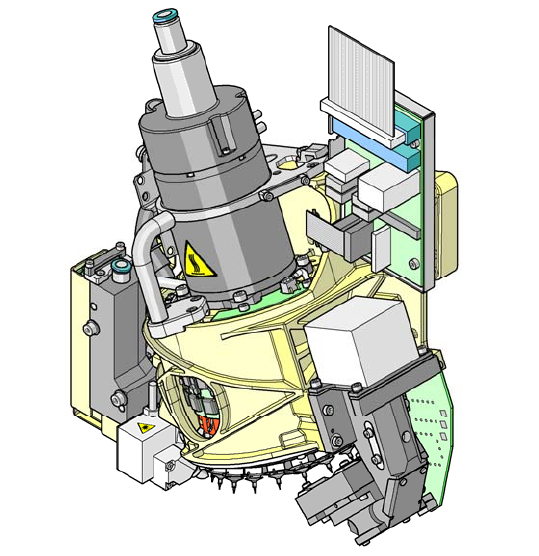

- Bringen Sie die Temperatur-Warnschilder (03031926-01 aus dem Standardpaket Software SIPLACE
Station 604.01 (Artikelnummer: 00385500-01)) auf dem C&P20 an (siehe Abbildung).
- Kalibrieren Sie die Köpfe der Maschinen D1, D2 und D4 nach einem Upgrade auf die Softwareversion
604.x neu. Bei diesen Maschinen ist die Temperaturkompensation aktiviert.
- Nach der Installation der Softwareversion 604 starten Sie bitte das Update der eSW-Version für die
X-Förderer.
7 von 26
Installationsanleitung Betriebssystem Windows XP Embedded für den Maschinencontroller Ausgabe 04/2007
3.1 Umrüstpakete und Komponenten zum Upgrade von Version 603.x
Achtung:
Für ein Upgrade auf die Softwareversion 604.xx auf einem SIMATIC BoxPC 627 beachten Sie
bitte die vorliegende Installationsanleitung “Betriebssystem Windows Embedded XP für MC
D+E“.
Für die anderen Maschinen ist die Installation des Windows Embedded XP nicht notwendig.
Es sind keine weiteren Umrüstpakete oder Komponenten erforderlich.
3.2 Umrüstpakete und Komponenten zum Upgrade von Version 601.x
oder 602.x
Achtung:
Für ein Upgrade auf die Softwareversion 604.xx beachten Sie bitte die vorliegende
Installationsanleitung “Betriebssystem Windows Embedded XP für MC D+E“.
Für die Maschinentypen SIPLACE X4, X2 und X3 mit CPU 076 sind folgende Umrüstpakete für den
Maschinencontroller erforderlich:
- Umrüstpaket für SIPLACE X4 mit CPU 076 Æ Rechner-Upgrade auf CPU 086
Artikelnummer: 03029123S03
- Umrüstpaket für SIPLACE X2 und X3 mit CPU 076 Æ Speichererweiterung 128 MB
Artikelnummer: 03051831
8 von 26
Installationsanleitung Betriebssystem Windows XP Embedded für den Maschinencontroller Ausgabe 04/2007
4 Voraussetzungen für die Installation
4.1 Software-Komponenten
- Standardpaket Software SIPLACE Station ab 603.01 oder größer:
SR 603.01 (Art.nr.: 00383500-xx)
SR 604.01 (Art.nr.: 00385500-01)
- Hardware-Komponenten (siehe Abschnitt
4.2)
Achtung:
Stellen Sie vor der Installation des Betriebssystems auf einem MC-Rechner sicher, dass das
Netzwerkkabel zum Stationsrechner angeschlossen ist und die Netzwerkverbindung besteht.
4.2 Hardware-Komponenten des Rechnersystems für den
Maschinencontroller
4.2.1 Hardware Maschinencontroller SIPLACE X-Serie und SIPLACE D3
Bezeichnung SMP16-CPU076
CPU / Taktfrequenz Celeron / 650 MHz
Speicher RAM 256 MB
Festplatte 40 GB
externes DVD-Laufwerk nein
Diskettenlaufwerk 3.5", 1.44 MB
USB-Schnittstellen
und externer USB-Hub
ja
Netzwerk 1 x 10/100Base-T
Tabelle 4-1: Hardware Maschinencontroller (bisherige Konfiguration SIPLACE X-Serie)
Bezeichnung SMP16-CPU086
CPU / Taktfrequenz Intel M / 1600 MHz
Speicher RAM 512 MB
Festplatte 40 GB
externes DVD-Laufwerk nein
USB-Schnittstellen
und externer USB-Hub
ja
Netzwerk 1 x 10/100Base-T
Tabelle 4-2: Hardware Maschinencontroller (aktuelle Konfiguration SIPLACE X-Serie und SIPLACE D3)
