Installationsanleitung Betriebssystem Windows XP Embedded für den Maschinencontroller Ausgabe 04/2007
5.3 Automatische BIOS-Einstellungen am Maschinencontroller
Für die BIOS-Einstellungen am MC-Rechner muss eine entsprechende Setup-CD erstellt werden. Hierzu
benötigen Sie einen Rechner mit Windows XP, der über ein CD- und ein CD-RW-Laufwerk verfügt.
Die zur Erstellung erforderlichen Dateien (siehe folgende Tabelle) sind auf der CD für die SW-Version
604.01 im Verzeichnis "BIOS-Images" abgelegt.
Maschinencontroller Rechnertyp BIOS-Einstellungen ISO-Image
SMP16-CPU086 CPU086_SR_MC_BIOS_Settings.iso
SMP16-CPU076 CPU076_MC_BIOS_Settings.iso
Tabelle 5-1: Dateien zur Erstellung der Datenträger für die BIOS-Einstellungen am MC
5.3.1 Setup-CD erstellen
→ Legen Sie eine leere CD-R in das Laufwerk ein.
→ Legen Sie die CD für die SW-Version 604.01 in das Laufwerk ein.
→ Öffnen Sie im Explorer auf der CD das Verzeichnis "BIOS-Images".
→ Öffnen Sie die Image-Datei für den entsprechenden Rechnertyp (sieheTabelle oben) mithilfe des
installierten Brennprogramms und folgen Sie den Anweisungen auf dem Bildschirm.
→ Entfernen Sie nach Beendigung des Brennvorgangs die CDs aus den Laufwerken
5.3.2 BIOS-Einstellungen am MC durchführen
Hinweis:
Stellen Sie vor Beginn der Arbeiten sicher, dass im BIOS in der Boot-Reihenfolge die CD-
ROM an erster Stelle steht, damit der Rechner von CD gebootet werden kann.
→ Legen Sie die erstellte CD in das Laufwerk am MC ein und booten Sie ihn von der CD, indem Sie die
Maschine einschalten.
→ Folgen Sie den Anweisungen am Bildschirm zu den BIOS-Einstellungen.
→ Entfernen Sie die Setup-CD aus dem CD-Laufwerk.
→ Führen Sie mit der Tastenkombination <Ctrl><Alt><Del> einen Warmstart des MC-Rechners durch.
13 von 26
Installationsanleitung Betriebssystem Windows XP Embedded für den Maschinencontroller Ausgabe 04/2007
5.4 Installation des Betriebssystems Windows XP Embedded
Hinweis:
Stellen Sie vor Beginn der Arbeiten sicher, dass im BIOS in der Boot-Reihenfolge die CD-
ROM an erster Stelle steht, damit der Rechner von CD gebootet werden kann.
5.4.1 Boot-CD
→ Legen Sie die Boot-CD (Art.nr.: 03056845-01, siehe Abschnitt 4.1) in das CD-Laufwerk ein.
→ Schalten Sie die Maschine ein, um den MC-Rechner von CD zu booten bzw. führen Sie bei bereits
eingeschalteter Maschine einen Restart des MC-Rechners durch.

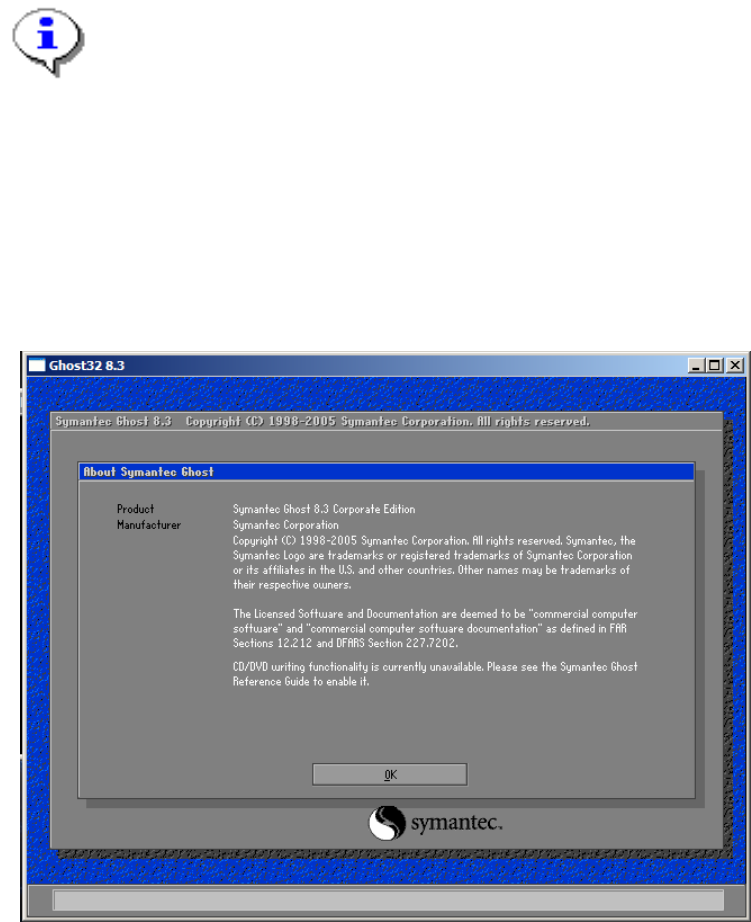

Nach automatischer Überprüfung des Systems wird das Programm Ghost32 automatisch gestartet.
Der folgende Dialog wird angezeigt (nach ca. 15min).
→ Klicken Sie auf „OK“.
→ Entfernen Sie die Boot-CD aus dem CD-Laufwerk.
14 von 26
Installationsanleitung Betriebssystem Windows XP Embedded für den Maschinencontroller Ausgabe 04/2007
5.4.2 Image CDs
Achtung:
Verwenden Sie die Image-CDs, die für den entsprechenden Rechnertyp in der nachfolgenden
Tabelle angegeben sind.
MC-Rechnertyp Bezeichnungen der CDs
SMP16-CPU076 03056846-01 Software Boot CD1-eXP 2.01 CPU 076
03056847-01 Software Boot CD2-eXP 2.01 CPU 076
SMP16-CPU086 03056848-01 Software Boot CD1-eXP 2.01 CPU 086
03056849-01 Software Boot CD2-eXP 2.01 CPU 086
→ Legen Sie die Image-CD1 für den entsprechenden Rechnertyp in das CD-Laufwerk ein.
Der folgende Dialog wird angezeigt.
→ Wählen Sie Local -> Disk -> From Image.
15 von 26
