Installationsanleitung Betriebssystem Windows XP Embedded für den Maschinencontroller Ausgabe 04/2007
5 Installation für SMP16-CPU076 und SMP16-CPU086

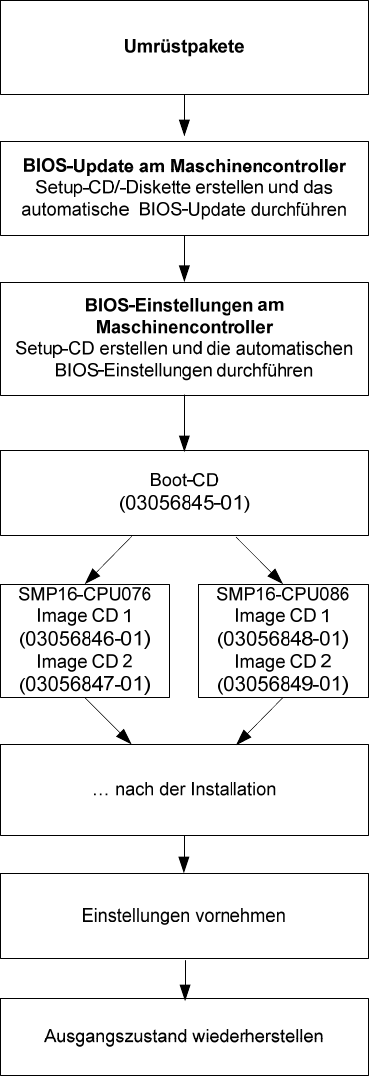

5.1 Überblick
CPU 076 mit X4-Maschine: Umrüstpaket (Art.nr.: 03029123S03)
zum Upgrade auf CPU 086 erforderlich
CPU 076 mit X2-/X3-Maschine: Umrüstpaket (Art.nr.: 03051831)
zur Speichererweiterung erforderlich
Siehe Abschnitt
5.2.
Siehe Abschnitt
5.3.
Installation des Betriebssystems Windows XP embedded siehe
Abschnitt
5.4.
Siehe Abschnitt
7.
Siehe Abschnitt
8.
Siehe Abschnitt
9.
11 von 26
Installationsanleitung Betriebssystem Windows XP Embedded für den Maschinencontroller Ausgabe 04/2007
5.2 Automatisches BIOS-Update am Maschinencontroller
Hinweis:
Das BIOS-Update müssen Sie in folgenden Fällen durchführen:
- Hochrüstung einer SIPLACE X2, X3 oder X4 von SW-Version 601.0x
- Erstinstallation des Betriebssystems auf dem MC-Rechner
→ Stecken Sie die Tastatur vom SR ab und schließen Sie sie am MC-Rechner an.
→ Schalten Sie den Videomultiplexer vom SR auf den MC um.
5.2.1 Setup-CD/Diskette erstellen
CPU076
→ Legen Sie die CD für die SW-Version 604.01 in das Laufwerk eines Rechners ein.
→ Legen Sie eine formatierte Diskette (3,5", 1,44MB) in das Disketten-Laufwerk ein.
→ Öffnen Sie im Explorer auf der CD das Verzeichnis "BIOS-Images".
→ Doppelklicken Sie auf die selbst extrahierende EXE-Datei "CPU076_BIOS_Update.exe"
→ Folgen Sie den Anweisungen auf dem Bildschirm.
→ Entfernen Sie nach Beendigung des Schreibvorgangs die Diskette und die CD aus den Laufwerken.
CPU086
→ Legen Sie die CD für die SW-Version 604.01 in das Laufwerk eines Rechners ein.
→ Legen Sie eine leere CD-R in das Laufwerk ein.
→ Öffnen Sie im Explorer auf der CD das Verzeichnis "BIOS-Images".
→ Öffnen Sie die Image-Datei "CPU086_BIOS_Update.iso" mithilfe des installierten Brennprogramms
→ Folgen Sie den Anweisungen auf dem Bildschirm.
→ Entfernen Sie nach Beendigung des Brennvorgangs die CDs aus den Laufwerken.
5.2.2 BIOS-Update am MC-Rechner durchführen:
Hinweis:
Stellen Sie vor Beginn der Arbeiten sicher, dass im BIOS in der Boot-Reihenfolge die
Diskette/CD an erster Stelle steht, damit der Rechner von dort gebootet werden kann.
→ Legen Sie die erstellte CD/Diskette in das Laufwerk des MC-Rechners ein und booten Sie ihn von
der CD/Diskette, indem Sie die Maschine einschalten.
Das BIOS-Update wird jetzt automatisch vorgenommen.
→ Entfernen Sie nach Beendigung des Vorgangs die CD/Diskette aus dem Laufwerk und führen Sie mit
der Tastenkombination <Ctrl><Alt><Del> einen Warmstart des MC-Rechners durch.
12 von 26
Installationsanleitung Betriebssystem Windows XP Embedded für den Maschinencontroller Ausgabe 04/2007
5.3 Automatische BIOS-Einstellungen am Maschinencontroller
Für die BIOS-Einstellungen am MC-Rechner muss eine entsprechende Setup-CD erstellt werden. Hierzu
benötigen Sie einen Rechner mit Windows XP, der über ein CD- und ein CD-RW-Laufwerk verfügt.
Die zur Erstellung erforderlichen Dateien (siehe folgende Tabelle) sind auf der CD für die SW-Version
604.01 im Verzeichnis "BIOS-Images" abgelegt.
Maschinencontroller Rechnertyp BIOS-Einstellungen ISO-Image
SMP16-CPU086 CPU086_SR_MC_BIOS_Settings.iso
SMP16-CPU076 CPU076_MC_BIOS_Settings.iso
Tabelle 5-1: Dateien zur Erstellung der Datenträger für die BIOS-Einstellungen am MC
5.3.1 Setup-CD erstellen
→ Legen Sie eine leere CD-R in das Laufwerk ein.
→ Legen Sie die CD für die SW-Version 604.01 in das Laufwerk ein.
→ Öffnen Sie im Explorer auf der CD das Verzeichnis "BIOS-Images".
→ Öffnen Sie die Image-Datei für den entsprechenden Rechnertyp (sieheTabelle oben) mithilfe des
installierten Brennprogramms und folgen Sie den Anweisungen auf dem Bildschirm.
→ Entfernen Sie nach Beendigung des Brennvorgangs die CDs aus den Laufwerken
5.3.2 BIOS-Einstellungen am MC durchführen
Hinweis:
Stellen Sie vor Beginn der Arbeiten sicher, dass im BIOS in der Boot-Reihenfolge die CD-
ROM an erster Stelle steht, damit der Rechner von CD gebootet werden kann.
→ Legen Sie die erstellte CD in das Laufwerk am MC ein und booten Sie ihn von der CD, indem Sie die
Maschine einschalten.
→ Folgen Sie den Anweisungen am Bildschirm zu den BIOS-Einstellungen.
→ Entfernen Sie die Setup-CD aus dem CD-Laufwerk.
→ Führen Sie mit der Tastenkombination <Ctrl><Alt><Del> einen Warmstart des MC-Rechners durch.
13 von 26
