Installationsanleitung Betriebssystem Windows XP Embedded für den Maschinencontroller Ausgabe 04/2007
7 … nach der Installation

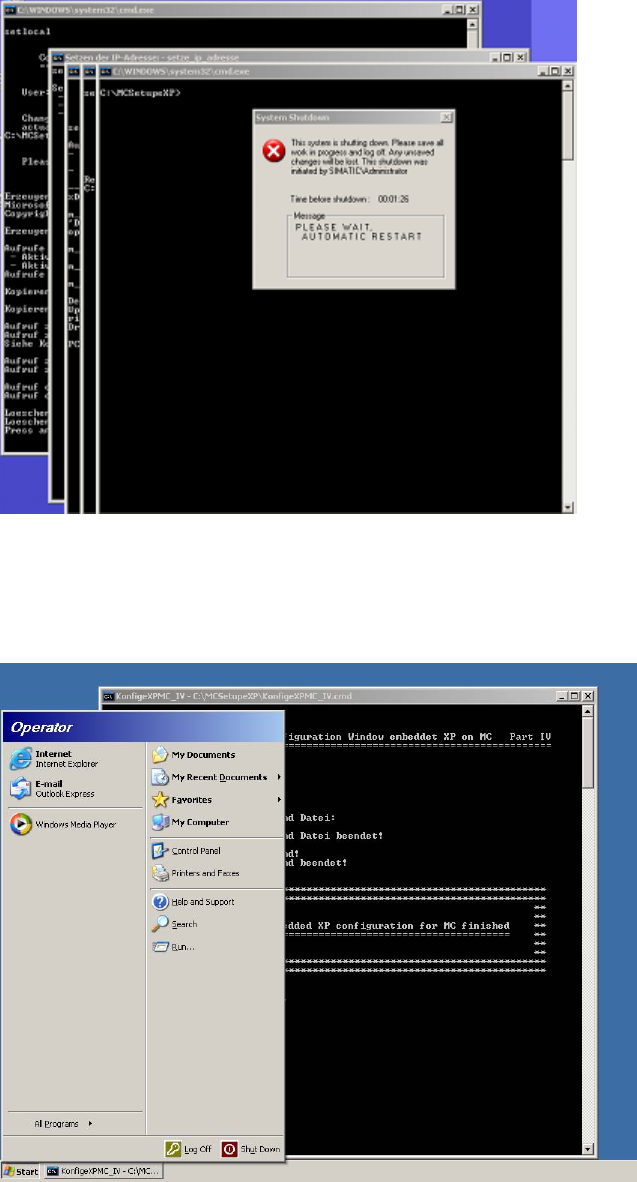

→ Warten Sie, bis das Anmeldefenster angezeigt wird und melden Sie sich dann als Administrator an.
Nach der Anmeldung werden einige Einstellungen und Installationen selbsttätig durchgeführt.
Anschließend wird der Rechner automatisch neu gestartet.
Nach dem Neustart erfolgt die Anmeldung automatisch als "Operator".
Nach weiteren selbsttätig durchgeführten Einstellungen wird das folgende Fenster angezeigt, in dem
bestätigt wird, dass die Installation von Windows XP Embedded auf dem MC-Rechner fertig gestellt ist.
→ Betätigen Sie eine beliebige Taste um das Fenster im Hintergrund zu schließen.
→ Starten Sie den Rechner neu.
22 von 26
Installationsanleitung Betriebssystem Windows XP Embedded für den Maschinencontroller Ausgabe 04/2007
8 Einstellungen vornehmen
Die Einstellungen für die Anzeigeeigenschaften müssen jetzt noch überprüft und bei Bedarf geändert
werden.

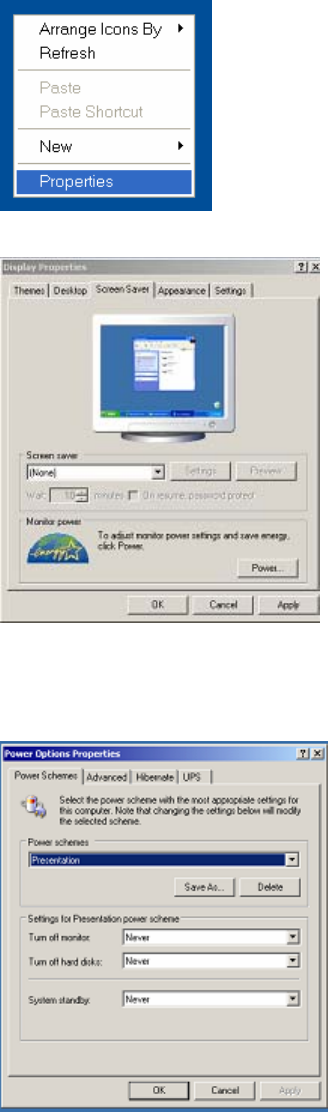

→ Klicken Sie mit der rechten Maustaste auf eine freie Stelle des Desktops und wählen Sie aus dem
Menü die Option Properties.
→ Klicken Sie auf die Registerkarte Screen Saver.
→ Wählen Sie in der Liste der "Screen Saver" (None) aus.
→ Bestätigen Sie die Einstellungen mit OK.
→ Klicken Sie auf die Schaltfläche Power….
→ Stellen Sie unter "Settings for Presentation power scheme" alle Optionen auf Never.
23 von 26
→ Bestätigen Sie die Einstellungen mit OK.
Installationsanleitung Betriebssystem Windows XP Embedded für den Maschinencontroller Ausgabe 04/2007

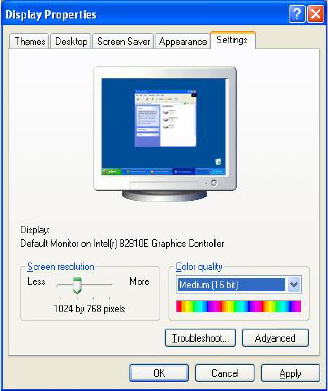

→ Klicken Sie auf die Registerkarte Settings.
→ Stellen Sie den Schieberegler für "Screen resolution" auf "1024 by 768 pixels".
→ Bestätigen Sie die Einstellungen mit OK.
9 Ausgangszustand wiederherstellen
→ Schließen Sie die Tastatur wieder am SR an.
→ Schalten Sie den Videomultiplexer auf den SR um.
→ Für SIMATIC Box PC 627 und SIMATIC Microbox 420:
Stecken Sie das USB-Kabel für das DVD-Laufwerk vom MC-Rechner ab.
24 von 26
