4. 元件数据的管理 OPE-NEXIM-007S0 162 Nexim 操作手册 e. T ablet 信息 如果点击 [ tablet 信息 ] 小图标，作业步骤就会直接跳到 [ 元件形状测试步骤 ]。在此可以查看影像处理结 果信息、影像信息等信息。 f. 显示实时影像 在作业区内显示连接相机平台 的实时影像。 g. 正常获取影像 取入当前显示的元件影像。 h. 分割获取影像 多画面获取当前显示的元件影 像。 i. 相机平台设置 连…
OPE-NEXIM-007S0 4. 元件数据的管理
Nexim 操作手册
161
d. 显示直方图窗口
显示在作业区内的元件影像的直方图窗口。
进行直方图窗口的说明。
如果按上述顺序进行指定，则会将元件角度旋转 180 度并调
整元件中心与角度。
[c-d-a]、[c-d-b]、[b-a-d]、[b-a-c]
如果按上述顺序进行指定，则会将元件角度旋转 90 度并调整
元件中心与角度。
[d-a-b]、[d-a-c]、[c-b-a]、[c-b-d]
项目名称 说明
对数表复选框 放入勾选后，直方图变更为对数显示。
Min 滑动条 设置阈值的最小值。
数值显示在直方图窗口左下。
Min 滑动条所设置位置不能在不 Max 滑动条所设置位
置的右侧。
Max 滑动条 设定阈值的最大值。
数值显示在直方图窗口右下。
Max 滑动条所设置位置不能在不 Min 滑动条所设置位
置的左侧。
预览复选框 放入勾选后，将显示在 VPDplus 编辑窗的元件影像将
二值化。
最小阈值与最大阈值之间用白色显示 ( 灰度 255)，其
他用黑色显示 ( 灰度 0)。
Fuji
Fuji
Fuji
41PRG-0455-E
4. 元件数据的管理 OPE-NEXIM-007S0
162 Nexim 操作手册
e. Tablet 信息
如果点击 [ tablet 信息 ] 小图标，作业步骤就会直接跳到 [ 元件形状测试步骤 ]。在此可以查看影像处理结
果信息、影像信息等信息。
f. 显示实时影像
在作业区内显示连接相机平台的实时影像。
g. 正常获取影像
取入当前显示的元件影像。
h. 分割获取影像
多画面获取当前显示的元件影像。
i. 相机平台设置
连接的相机平台的设置。
j. 校正
1） 纵向分割拍摄。
2） 横向 2 等份分割拍摄。
3） 纵横分割拍摄。
平台类型 请选择连接的相机平台的类型。
对应的相机平台是 MPA3000/MPA4000/MPA4010/
MPA5010。
通信端口 请设置通信端口。
请设置连接相机平台的通信端口。
相机 显示相机名称。
点击 [ 连接 ] 键后会自动获取相机名称。
相机型号 显示相机类型名。
点击 [ 连接 ] 键后会自动获取相机型号。
41PRG-0456-E
3)
1)
2)
41PRG-0457-E
OPE-NEXIM-007S0 4. 元件数据的管理
Nexim 操作手册
163

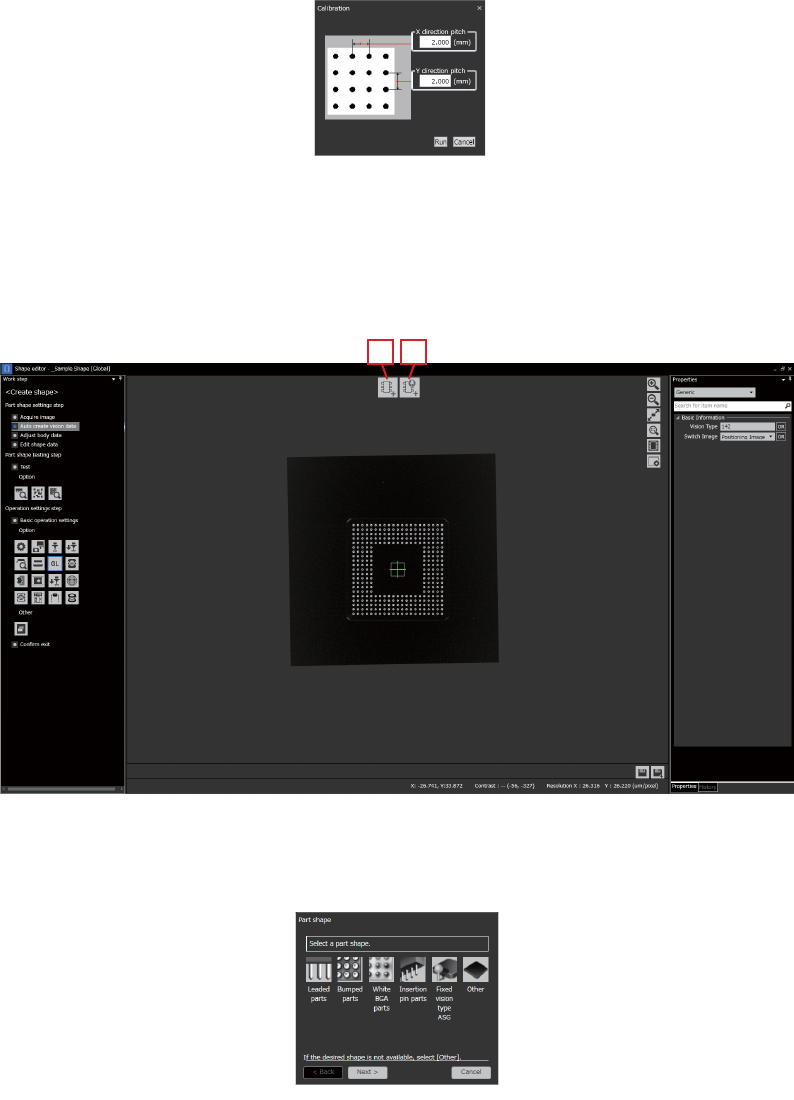

连接的相机平台的设置。在相机平台上测量精度。在输入校正治具板的点间距之后按 [ 实行 ] 按键。
自动创建影像处理数据
从获取的元件影像自动创建影像处理数据。
a. 自动创建影像处理数据。
请在元件形状选择对话框内选择创建的元件形状。
请拖动元件所在区域 ( 紫色框 ) 的控制标使其与元件影像对齐。
41PRG-0458-E
41PRG-0459-Ea
a.
b.
41PRG-0460-Ea
