BM221
维修手册
9.2
元件供给部、供料器
E33MCC-W5-001-B0
9.2-3

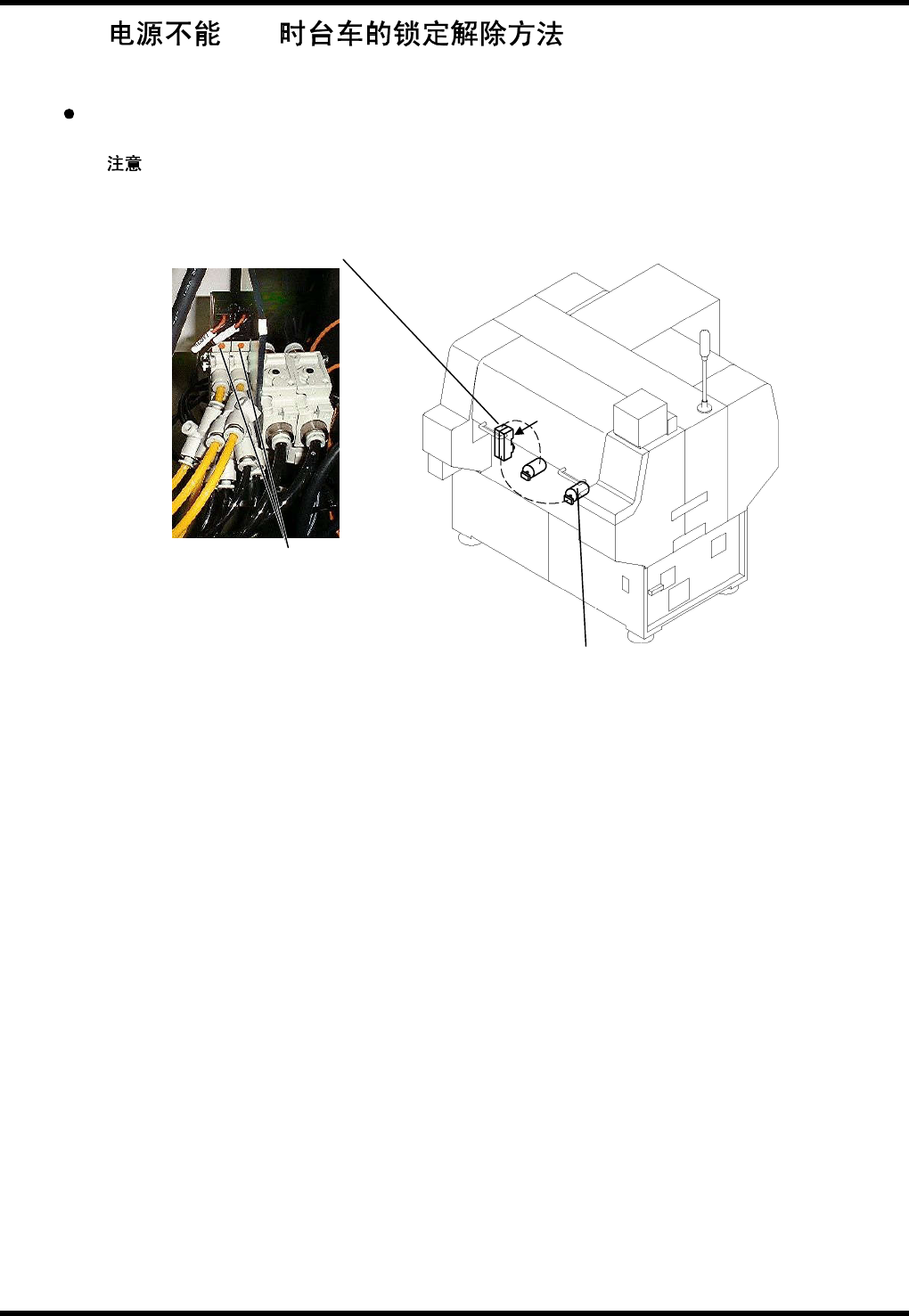

9.2.2 ON
进行主体内部的检查时，由于某些故障，电源不能打开而不能卸下台车（选购件）时，按照以下方法来解除台
车的锁定。
解除方法
按锁定气缸阀上的解除按钮。
= =
一按按钮，锁定气缸会动作。
在卸下台车露出气缸部的状态下，请注意勿使指被夹住。
阀
A
（
A
方向视图）
锁定气缸
解除按钮
BM221
维修手册
9.2
元件供给部、供料器
E33MCC-W5-001-B0
9.2-4
9.2.3
Unit No. 1086219950
判明有无吸嘴传感器的动作
在各吸头上安装小吸嘴，在小吸嘴检测位置确认传感器是否正确检测到吸嘴。
接着安装大吸嘴，在大吸嘴检测位置确认传感器是否正确检测到吸嘴。
小吸嘴检测位置
(X, Y) = ( 110, 638)
大吸嘴检测位置
(X, Y) = ( 97, 638)
1.
1.
打开电源，使原点复位。
2.
在
H1
吸头上安装小吸嘴。
3.
把
H1
吸头移到小吸嘴检测位置。
4.
使
H1
吸嘴下降到
H1=-58.000 mm
。
5.
确认传感器正在检测吸嘴。
使用监视功能，确认
SC
地址‘
001FE
’置于
ON
。
6.
使
H1
吸头上升。
7.
卸下
H1
吸头的小吸嘴，安装到
H2
吸头上。
8.
把
H2
吸头移到小吸嘴检测位置，同样进行确认。
9.
H3 ~ H8
也同样进行确认。
同小吸嘴检测确认一样，在
H1 ~ H8
吸头上，使用大吸嘴来确认。
光轴
2
BM221
维修手册
9.3
识别、照明
E33MCC-W0-400-A0
9.3-1
9.3.
E33MCC-W0-400-A0
9.3.1
Unit No. 3086209500
芯片厚度传感器的更换
芯片厚度传感器的高度调整
1.
原点复位之后，关闭电源。
2.
取下吸头部的传感器螺栓和连接器，把
传感器卸下。
3.
取下主体部的控制器螺栓和连接器，把
控制器卸下。
4.
将新的传感器螺栓拧紧之后，连接上连
接器。
5.
将新的控制器螺栓拧紧之后，连接上连
接器。
传感器
连接器
传感器螺栓
(x4)
控制器螺栓
(x4)
连接器
控制器
