BM221 维修手 册 10.2 机械元 件 E33M CC-6D- 021-B0 10.2-3 10.2.2 名称 : 导轮 所在 型号 : 10862 02232 1. 卸下固 定导 轮的螺母 后， 卸下导轮 。 2. 安装新 的导 轮，并拧 紧螺 母。 3. 确认盖 可顺 利开闭。 螺母 导轮
BM221
维修手册
10.2
机械元件
E33MCC-6D-021-B0
10.2-2
1)
2)
3)
4)
5)

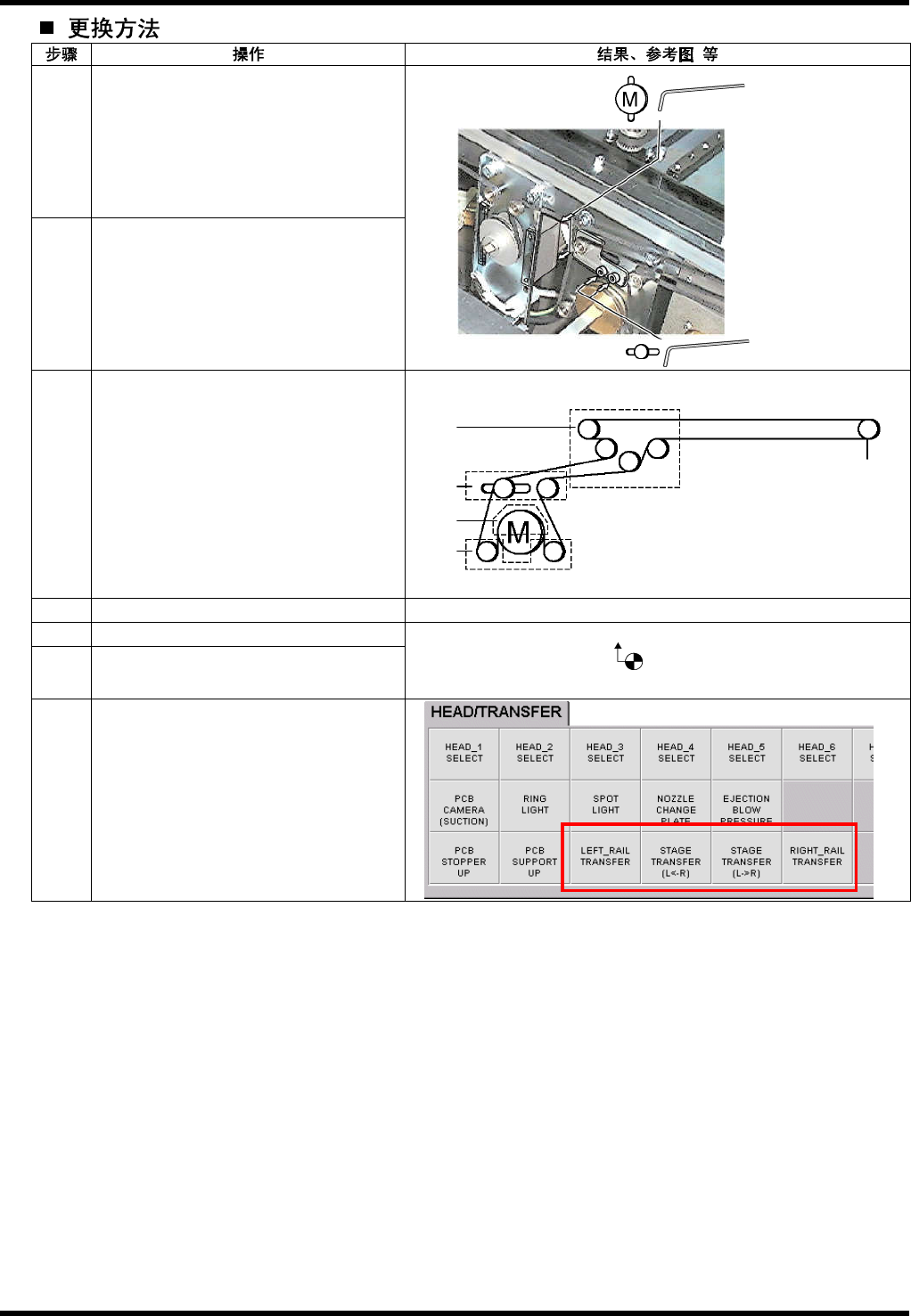

1.
拧松张力轮的螺栓。
2.
卸下螺栓。
3.
安装新的皮带。
例）
前侧中央部的安装顺序
4.
给张力轮施加张力，拧紧螺栓。
5.
使用声波式张力计确认张力。
6.
在标准值以外的情况下，请再次调整。
测量位置
:
皮带布局图的
标记位置
张力
:
参照标准值表。
7.
MANU
模式下，确认皮带顺利旋转。
x4 /
电机
BM221
维修手册
10.2
机械元件
E33MCC-6D-021-B0
10.2-3
10.2.2
名称
:
导轮
所在
型号
: 1086202232
1.
卸下固定导轮的螺母后，卸下导轮。
2.
安装新的导轮，并拧紧螺母。
3.
确认盖可顺利开闭。
螺母
导轮
BM221
维修手册
10.2
机械元件
E33MCC-6D-021-B0
10.2-4
