BM221 维修手 册 10.3 控制元 件 E33M CC-6D- 031-E0 10.3-9 10.3.7 24V 名称： 保险 丝 所在 型号： ET4A 1. 卸下保 险丝 架的容纳 部。 2. 把容纳 部的盖 打开， 取下安装 在盖 内的 保险丝 。 3. 把新的 保险 丝安装在 盖上 ，合上盖 。 = = 不要使 盖子 翘起， 确实关 严。 4. 把容纳 部装 回到原来 的地 方。 = = 确实按 进里 面。 保险丝 架 外…
BM221
维修手册
10.3
控制元件
E33MCC-6D-031-E0
10.3-8
5.
更换过滤器。
6.
按照相反步骤，返回到原状。
= =
再次插入时，主要不要挂住或者夹住里
面的电缆。
10.3.6 24V
名称：保险丝
所在
型号：
SHV14-15A
= =
上侧：前侧元件供给部用
下侧：后侧元件供给部用
BM221
维修手册
10.3
控制元件
E33MCC-6D-031-E0
10.3-9
10.3.7 24V
名称：保险丝
所在
型号：
ET4A
1.
卸下保险丝架的容纳部。
2.
把容纳部的盖打开，取下安装在盖内的
保险丝。
3.
把新的保险丝安装在盖上，合上盖。
= =
不要使盖子翘起，确实关严。
4.
把容纳部装回到原来的地方。
= =
确实按进里面。
保险丝架
外侧：前部光模块
中间：后部光模块
里侧：风扇电机
容纳部
盖
保险丝
BM221
维修手册
10.3
控制元件
E33MCC-6D-031-E0
10.3-10

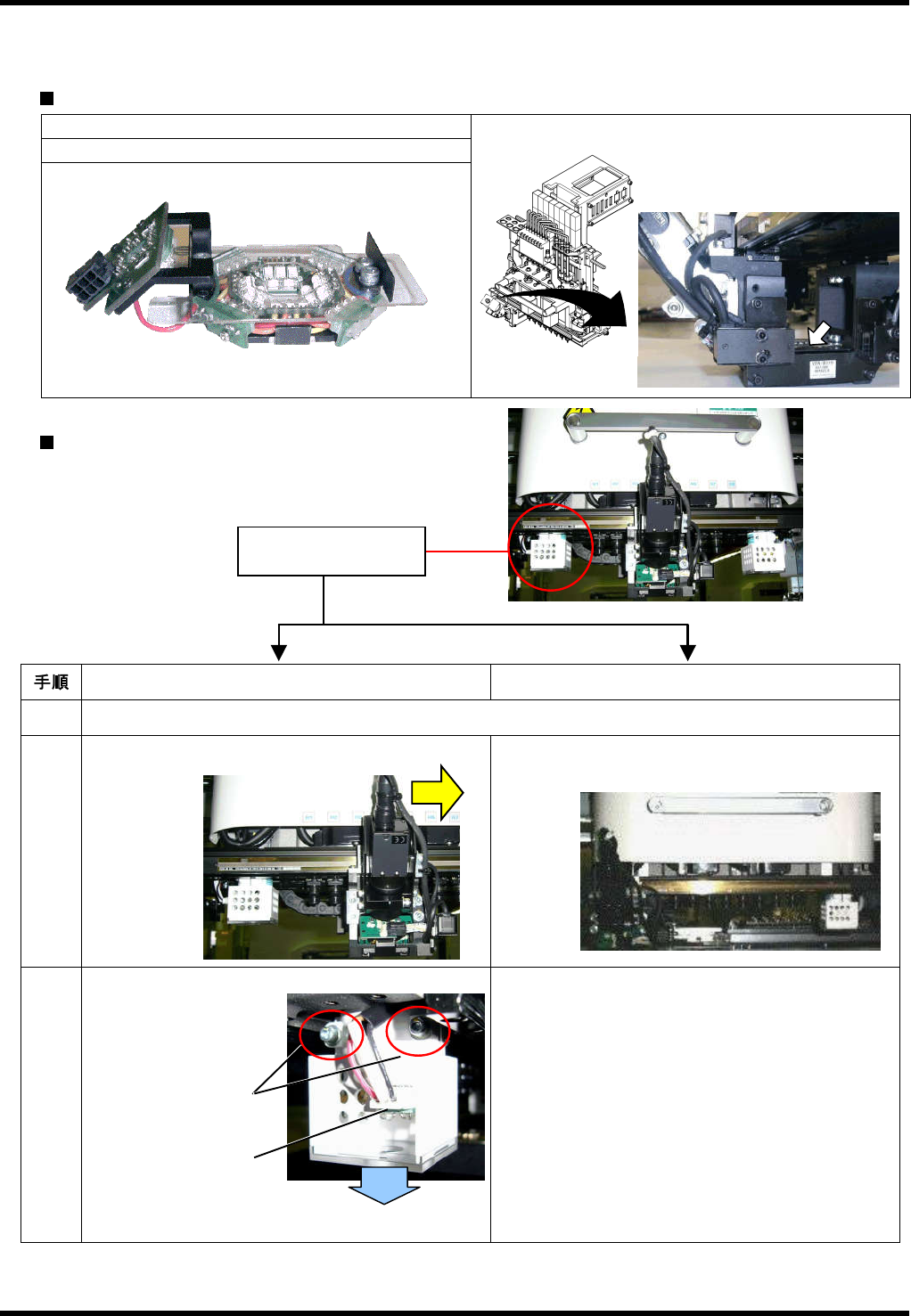

10.3.8
贴装头照相机用
LED
照明
即使实施了照度维护的校准，仍然不能进行照度调整时，请更换
LED
照明。
更换元件
名称：贴装头照相机
LED
照明
位置
型号：
N1F964002A
更换准备
设备的规格不同，更换方法也不同。
请按下面的步骤进行操作。
有吸附位置确认照相机时
无吸附位置确认照相机时
1.
返回原点完成后，关闭电源。然后，从头部取下吸嘴。
2.
把头照相机向右移动
150mm
左右。
确认头照相机在左端处于待机状态。
3.
取下连接器，拧松两个
位置的螺丝。向下方拔
出照明灯。
无吸附位置确认照相机时，不需要该操作。
吸附位置确认照相机
(
选购件
)
连接器
螺丝
拔出
