BM221 维修手 册 10.3 控制元 件 E3 3MCC-6D -031-E 0 10.3-1 2 更换方法 步骤 作业、 结果 、参 考图等 1. 返回原 点完 成后，请 将电 源置于 OFF 。 2. 卸下 LE D 照明的 连接 后，再卸 下固 定螺栓。 3. 向斜下 方拉 出 LE D 照明。 连接 器 扳手 LE D 照明 固定螺 栓 安装 LED 照明用 螺栓 ( 因这些 螺栓是 用来固 定 LED 照明的 ，所以 拧下…
BM221
维修手册
10.3
控制元件
E33MCC-6D-031-E0
10.3-11
有吸附位置确认照相机时
无吸附位置确认照相机时

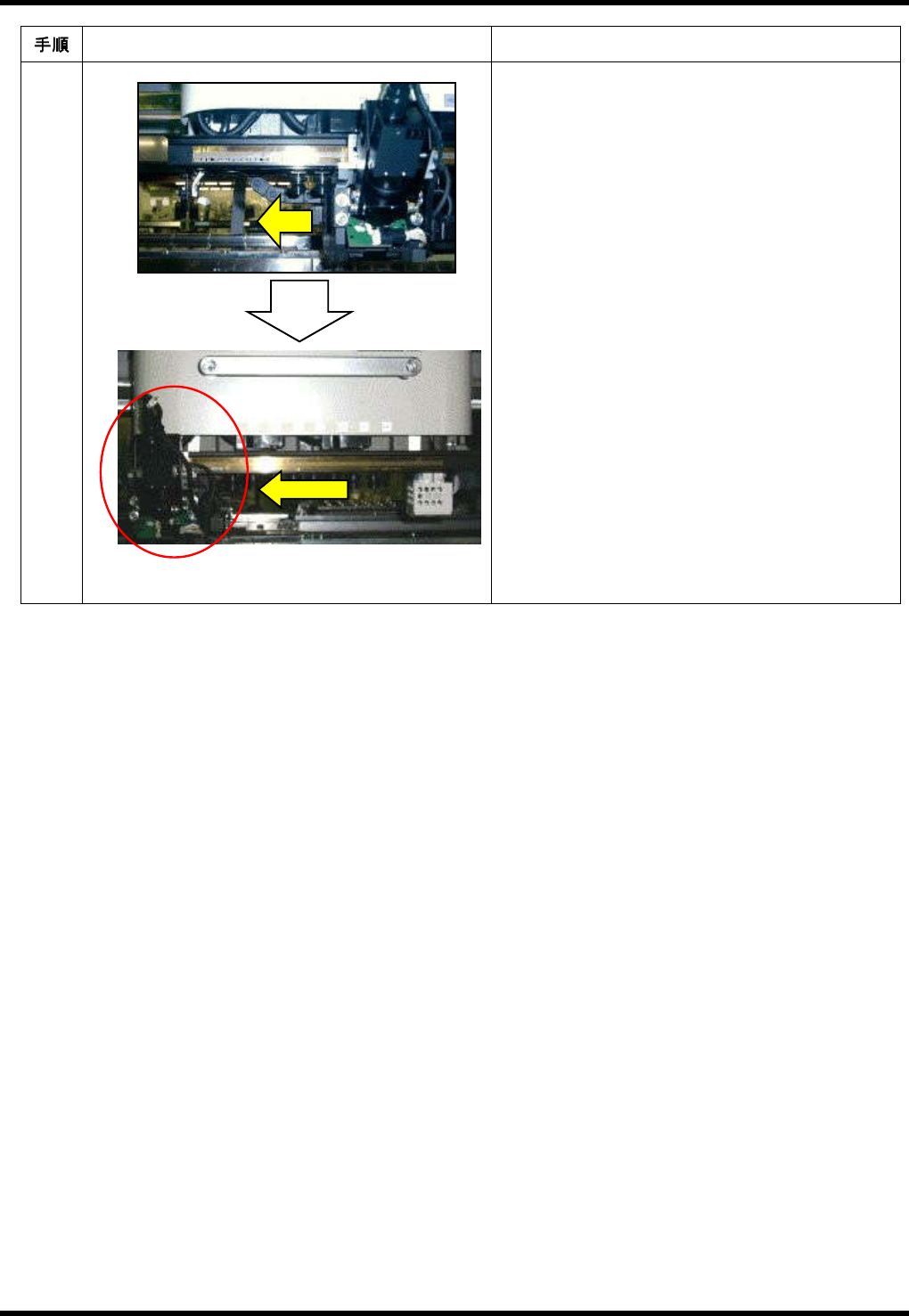

4.
把头照相机向左端移动。
无吸附位置确认照相机时，不需要该操作。
1.
BM221
维修手册
10.3
控制元件
E33MCC-6D-031-E0
10.3-12
更换方法
步骤
作业、结果、参考图等
1.
返回原点完成后，请将电源置于
OFF
。
2.
卸下
LED
照明的连接后，再卸下固定螺栓。
3.
向斜下方拉出
LED
照明。
连接器
扳手
LED
照明
固定螺栓
安装
LED
照明用螺栓
(
因这些螺栓是用来固定
LED
照明的，所以拧下螺栓之
后即可取下
LED
照明。
)
=
注意
=
外壳用螺栓
(
绝对不可松动。
)
BM221
维修手册
10.3
控制元件
E33MCC-6D-031-E0
10.3-13
步骤
4.
安装新的
LED
照明。
5.
用固定螺栓固定
LED
照明后，连接连接器。
步骤
有吸附位置确认照相机时
无吸附位置确认照相机时
6.
把头照相机向右移动
150mm
左右。
无吸附位置确认照相机时，不需要该操作。
连接器
