BM221 维修手 册 12.2 有关气 阀废 弃的注意 事项 E33M CC-16- 031-B0 12.2-1 钻头 12.2. E33MCC-16-031- B0 12.2.1 本机使 用气 阀来打开 和关 闭盖。 由于气 阀内 密封有高 压气 体，不要 拆卸 或者投入 火中 。 另外， 废弃 时，请一 定要 放掉气缸 内部 的气体。 1. 卸下安 装气 阀的螺栓 后， 卸下气阀 。 2. 在如图 所示 位置用指 定的 钻头开孔…
BM221
维修手册

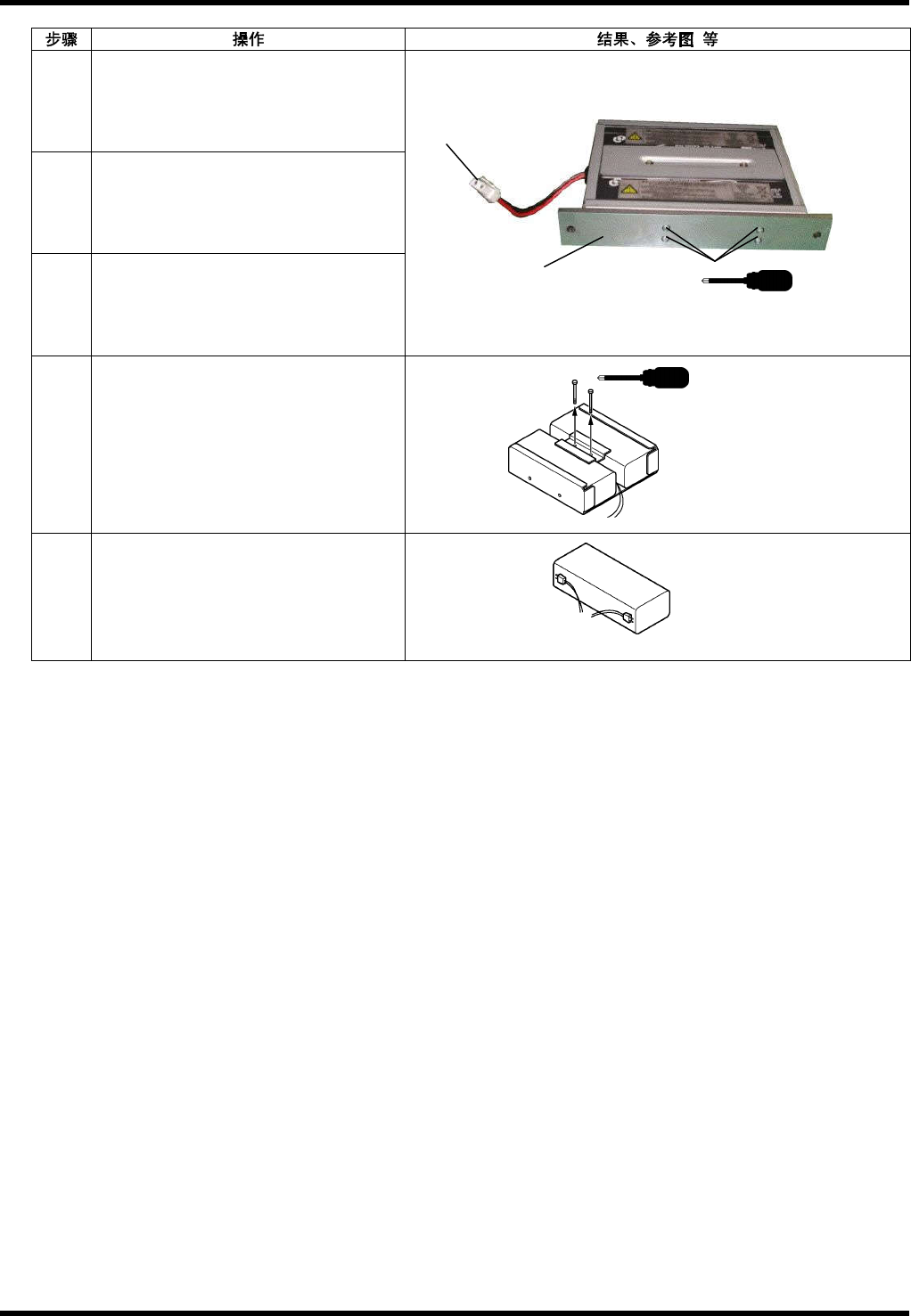

12.1
铅封蓄电池
E33MCC-16-051-B0
12.1-2
3.
卸下连接器。
4.
每个固定板都取出。
5.
卸下固定板和铅封电池的螺丝。
6.
卸下电池。
卸下固定电池的
2
个螺丝。
7.
卸下连接到电池上的配线。
不要使电池的连接器短路。
固定板
x4
连接器
x2
BM221
维修手册
12.2
有关气阀废弃的注意事项
E33MCC-16-031-B0
12.2-1
钻头
12.2.
E33MCC-16-031-B0
12.2.1
本机使用气阀来打开和关闭盖。
由于气阀内密封有高压气体，不要拆卸或者投入火中。
另外，废弃时，请一定要放掉气缸内部的气体。
1.
卸下安装气阀的螺栓后，卸下气阀。
2.
在如图所示位置用指定的钻头开孔。
在完全放掉气体之后，再废弃。
放气时，切屑会飞散，请戴上眼镜等
保护工具。
螺栓
BM221
维修手册
12.2
有关气阀废弃的注意事项
E33MCC-16-031-B0
12.2-2
