00198806-01_UM_TrayUnit_ZH.pdf - 第32页
2 安全 2.8 FCC、RFID 32 操作手冊 SIPLACE Tray Unit 08/2021
2 安全
2.8 FCC、RFID
操作手冊 SIPLACE Tray Unit 08/2021 31

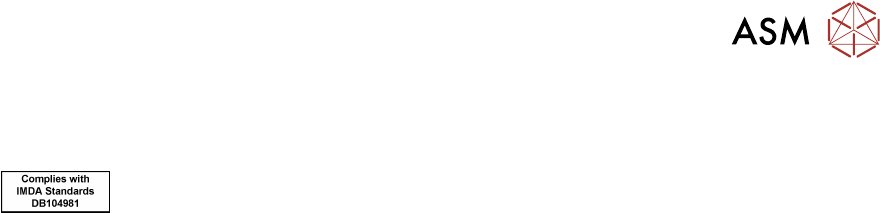

2.8.4.1 SIPLACE Tray Unit 上的 IMDA 标签
SIPLACE Tray Unit 符合 IMDA 标准。
图23: IMDA 合规标签
2 安全
2.8 FCC、RFID
32 操作手冊 SIPLACE Tray Unit 08/2021
3 设备说明
3.1 功能概览
操作手冊 SIPLACE Tray Unit 08/2021 33
3 设备说明
3.1 功能概览
3.1.1 控制部件和显示装置
带 LED 显示的按键
图24: 带 LED 显示的按键
1 状态显示灯 2 释放按钮和门状态 LED
3 信息按钮（目前无任何功能） 4 华夫盘托架 (WPTC) 状态
状态显示 (1)
●
绿色
– 准备就绪时绿色指示灯常亮
– 下载软件时绿色指示灯闪烁
●
琥珀色
– 警告 - 变为“未就绪”状态
●
红色
– 当“未初始化”/发生故障时红色指示灯常亮。
– 应用软件无效时红色指示灯闪烁
