3 设备说明
3.2 技术数据
操作手冊 SIPLACE Tray Unit 08/2021 43
储存容量
●
主要存储模块
●
缓存存储模块
●
续料层
●
最多 30 个 WPTC
●
最多 12 个 WPTC
●
最多 1 个 WPTC
华夫盘托架 (WPTC)

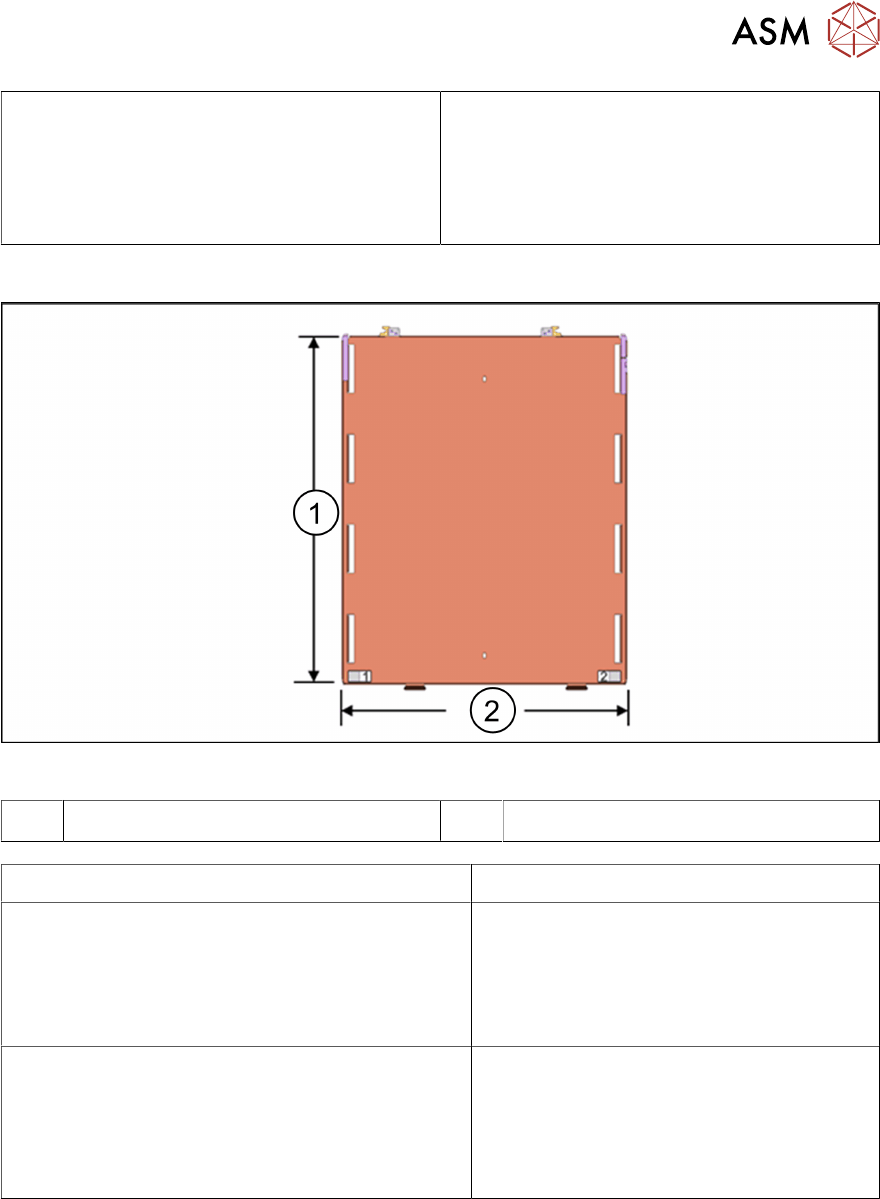

图34: 尺寸 - 外部尺寸
1 长度 = 372 mm 2 宽度 = 305 mm
华夫盘托架 (WPTC) 的尺寸（长 x 宽 x 高） 372 mm x 305 mm x 1 mm
WPT 的尺寸（长 x 宽 x 高）
●
包括元件
●
如果不使用下一料层的 WTC，则用于高元件
●
322.6 mm x 135.9 mm x 7.5 mm
●
322.6 mm x 135.9 mm x 19.5 mm
WPTC 的重量（不锈钢）
●
空
●
包括 WPT 和元件（全速模式）
●
包括 WPT 和元件（减速模式）
●
1.0 kg
●
2.2 kg
●
3.0 kg
3 设备说明
3.2 技术数据
44 操作手冊 SIPLACE Tray Unit 08/2021
3.2.2 操纵距离
只能将 SIPLACE Tray Unit 装入 SIPLACE TX1/TX2 V2 的 1 号料区。

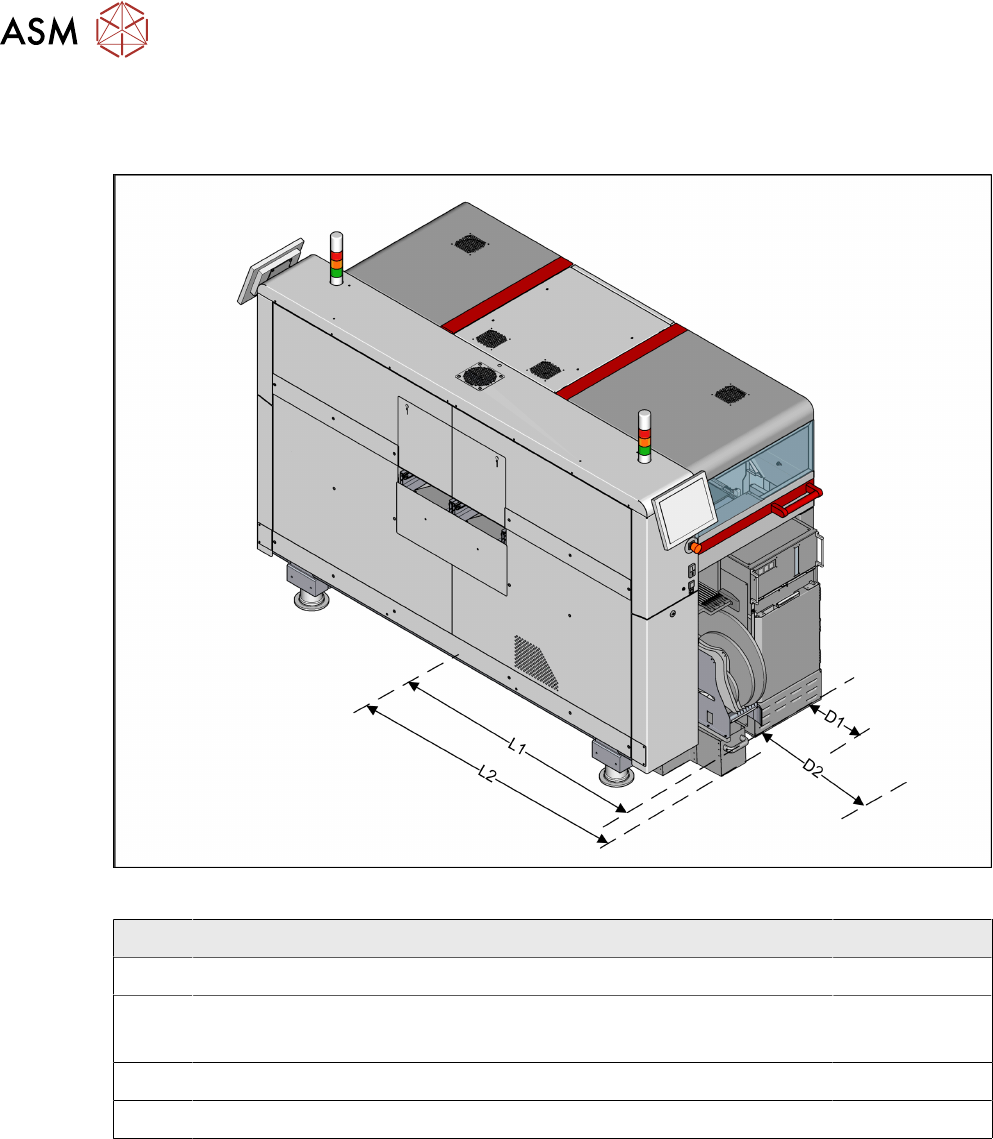

图35: 装入 SIPLACE TX1/TX2 V2 的 1 号料区的 SIPLACE Tray Unit
位置 描述 1 号料区
D1
移出 SIPLACE Tray Unit 所需的最小操纵距离。 1100 mm
D2
移出 SIPLACE Tray Unit 的建议操纵距离。距相邻设备/生产线或建筑物
墙壁的距离。
1700 mm
L1
从设备中心到 SIPLACE Tray Unit 外缘的距离 1200 mm
L2
从设备中心到用于固定元件料台的料带料盘容器/废料带容器外缘的距离 1295 mm
3 设备说明
3.2 技术数据
操作手冊 SIPLACE Tray Unit 08/2021 45
3.2.3 贴片机的电气连接
SIPLACE Tray Unit 的电源为 DC 26-30 V（标称 28 VDC），贴片机功率为 250 W。
SIPLACE Tray Unit 和贴片机之间采用 MCAN 进行通信。带导向装置的 Harting 连接器将用于连接
SIPLACE Tray Unit 和贴片机。
SIPLACE Tray Unit 是贴片机安全环的一部分。
图36: 连接到贴片机
1 定位销 2 安全开关操作按键
3 带导向装置的 Harting 连接器
3.2.3.1 工作环境要求
室内温度 15°C 至 35°C
湿度 30% 至 75 %（但是平均不得高于 45%，以排除
设备上发生凝结的一切可能）
