3 设备说明
3.1 功能概览
操作手冊 SIPLACE Tray Unit 08/2021 39
3.1.4 升降机模块
升降机模块负责将整个料盘传送模块沿 Z 轴移动至要求的料层。第 2 阶段的料盘传送顺序可以确保
从 SIPLACE Tray Unit 存储模块中成功提取各料盘并传送至拾取位置。
●
第 1 阶段
– 升降机模块到达缓存存储/主要存储模块上的要求料层。这使得夹持器模块能够与缓存存储
或主要存储模块的任意华夫盘托架结合。一旦成功夹住华夫盘托架，料盘传送模块就会向前
移动约 385mm。这可以确保从 SIPLACE Tray Unit 存储模块中将华夫盘托架完全提取出
来。现在，升降机可以安全地将华夫盘托架升高到 Z 轴高度位置。Z 轴高度位置取决于元件
高度和设备配置。与低元件相比，高元件被移动至较低的 Z 轴位置。准确位置由 SW 计
算。
●
第 2 阶段
– 料盘传送模块向前移动约 100mm，以便将华夫盘托架置于两个拾取位置之一。
夹持器模块与缓存存储模块/主要存储模块的华夫盘托架结合并将其传送到拾取位置。
下图显示了华夫盘的传送顺序。
第 2 阶段 SIPLACE Tray Unit 的料盘传送顺序

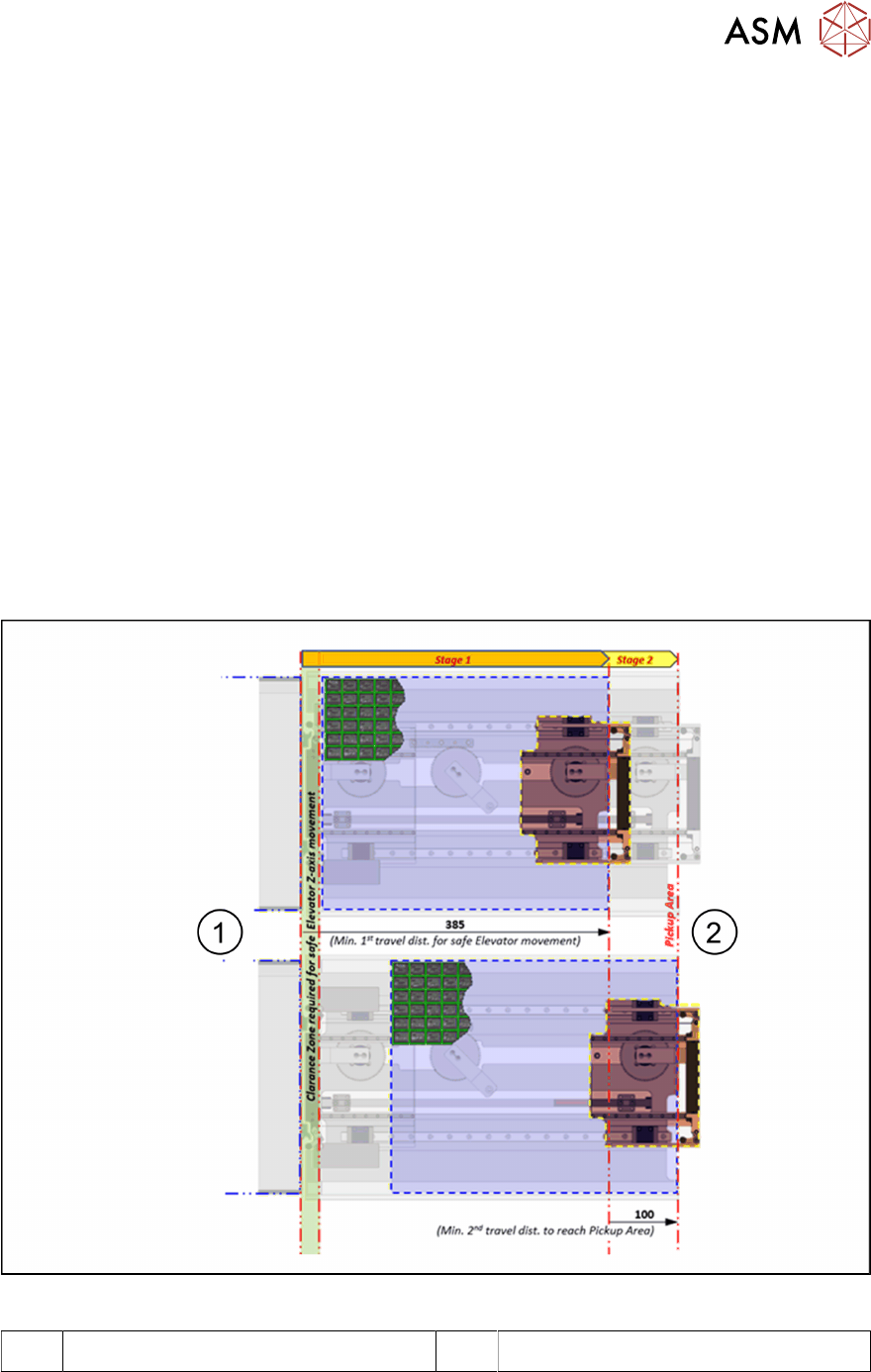

图29: 第 2 阶段 SIPLACE Tray Unit 的料盘传送顺序
1 SIPLACE Tray Unit 2 拾取位置
3 设备说明
3.1 功能概览
40 操作手冊 SIPLACE Tray Unit 08/2021

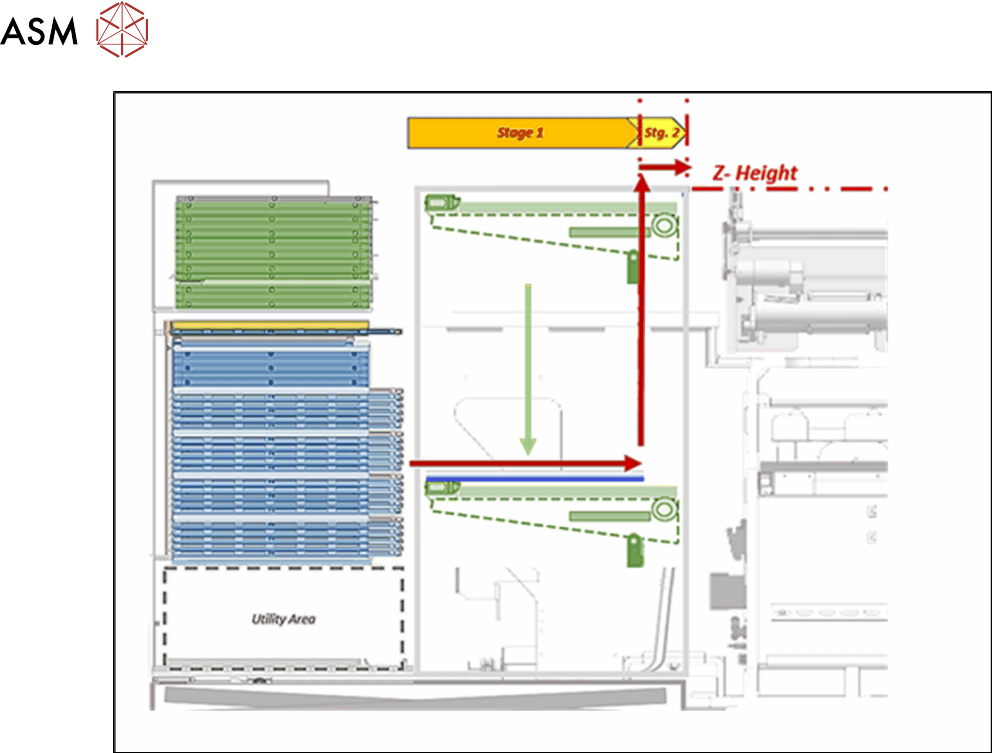

图30: 第 2 阶段 SIPLACE Tray Unit 的料盘传送顺序 - Z 轴高度
3 设备说明
3.1 功能概览
操作手冊 SIPLACE Tray Unit 08/2021 41
3.1.5 华夫盘托架 (WPTC)
华夫盘托架 (WPTC) 的大小最多可容纳两个分区。SIPLACE Tray Unit 的华夫盘托架具有一个带唯
一标识符的 RFID。两个不同的华夫盘的各分区设有两个 2D 条形码。该 2D 条形码用于在预设区域
内装配华夫盘托架。SIPLACE Tray Unit 华夫盘托架可以使用 ASM Setup Center 应用程序中的华夫
盘托架装配功能进行准备工作（有关详细信息，请参见
ASM Setup Center 用户手册
）。

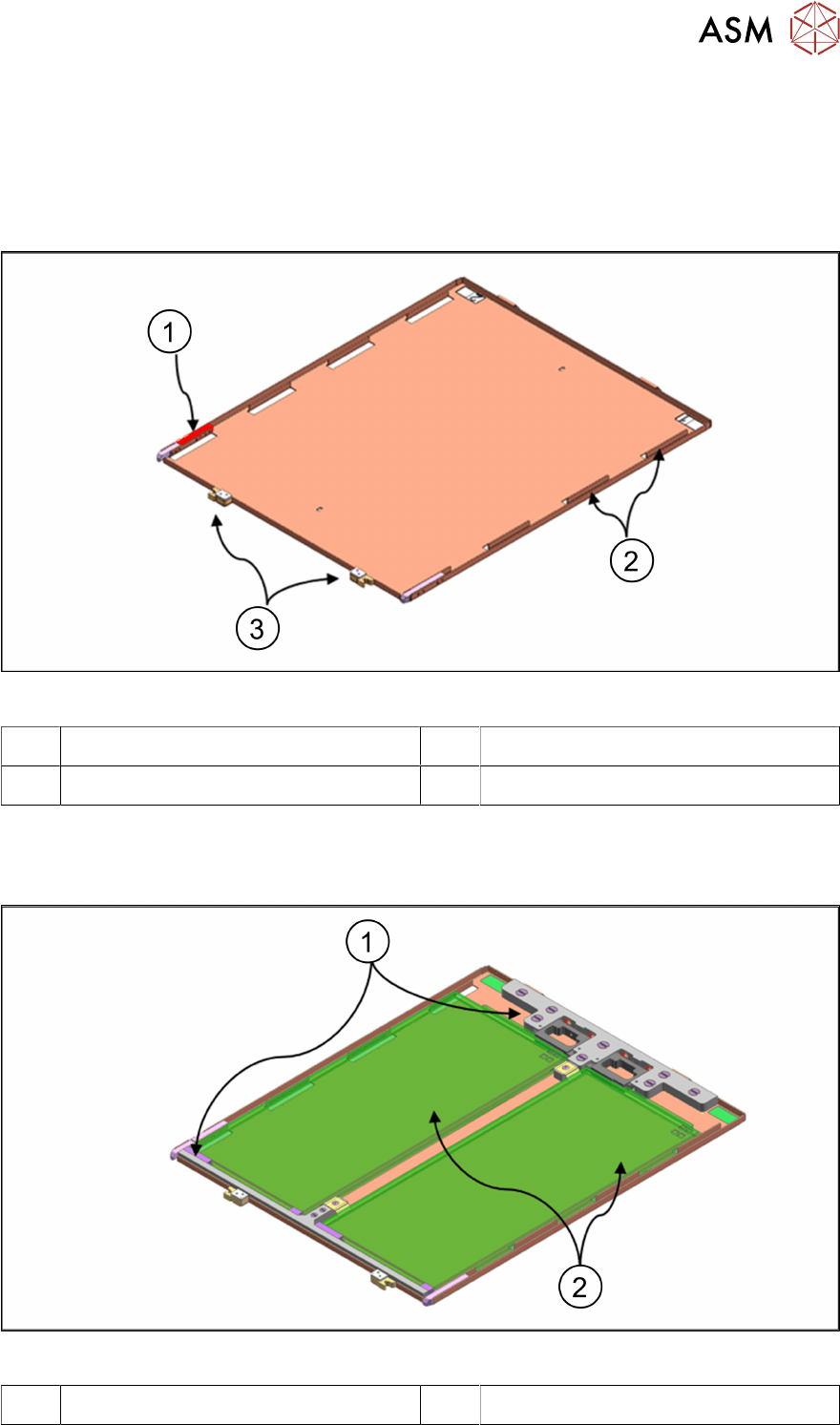

图31: WPTC - 概览
1 RFID 位置 2 用于定位的弯曲边缘
3 结合挂钩
3.1.6 JEDEC 华夫盘
JEDEC 华夫盘的各侧都有特殊的弯曲边缘，以便正确定位和夹紧 JEDEC 料盘。
图32: WPTC - JEDEC 料盘（旧版）
1 料盘支架选项 2 JEDEC 料盘
