6 贴片机计算机中的功能（来自 SR 714.0）
6.1 设置位置
操作手冊 SIPLACE Tray Unit 08/2021 71
按钮 描述
根据在下拉菜单中所做的选择，相关的绿色 LED 会点亮一段时间或者在门打开时保持
点亮状态。
空置料层
激活其中无更多元件的所有料层的绿色 LED.
选中料层
激活底部表格所选料层的绿色 LED。
带选中料盘托架类型的空料层
激活包含所选类型的空料盘托架的所有料层的绿色 LED。
空：任一料盘托架类型的任意料盘都没有更多元件。
带选中料盘托架类型的所有料层
激活包含所选类型的料盘托架的所有料层的绿色 LED。
清空缓存
将位于缓存区域（顶部 12 个料层）的所有料盘托架移动至主存储区域（1-30 料
层）。

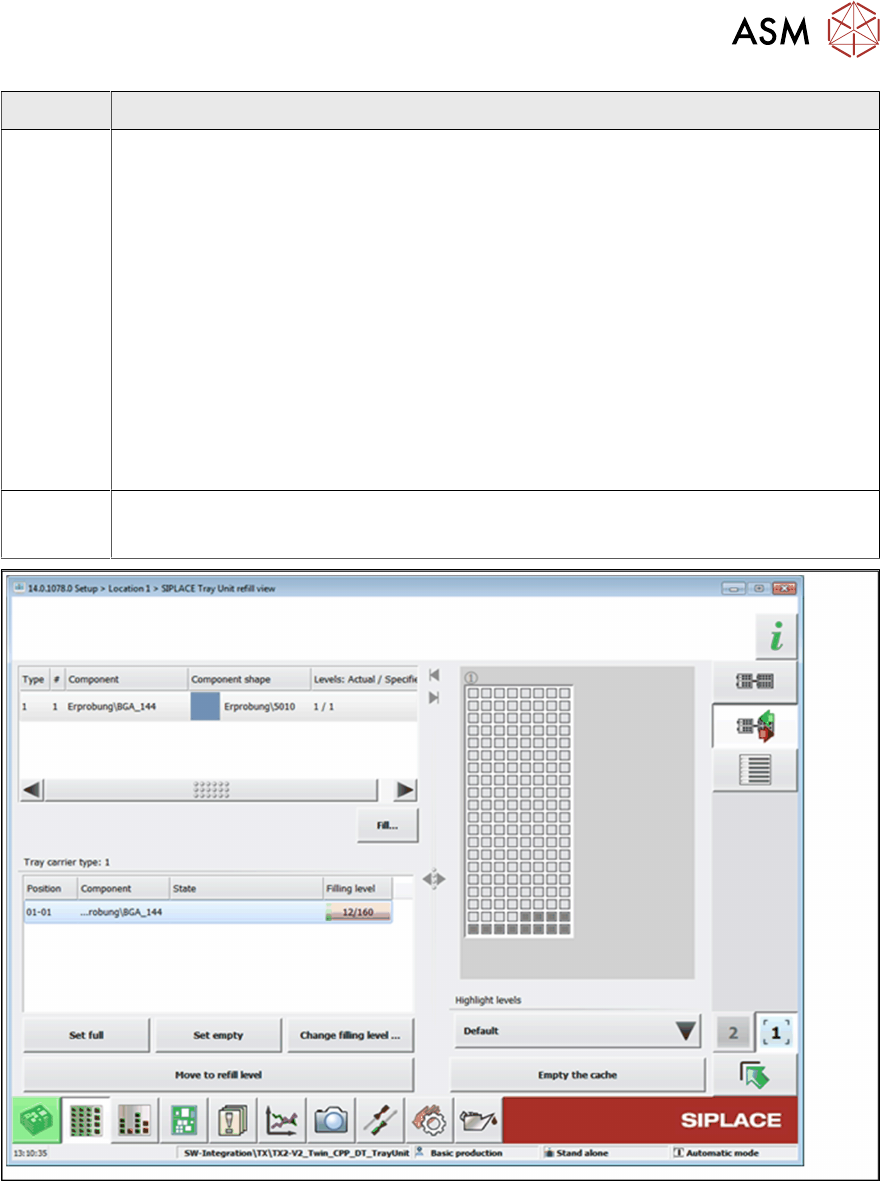

图52: 贴片机软件 -设置位置 -SIPLACE Tray Unit– 填充视图 - 填充料层
6 贴片机计算机中的功能（来自 SR 714.0）
6.2 手动操作
72 操作手冊 SIPLACE Tray Unit 08/2021
6.2 手动操作

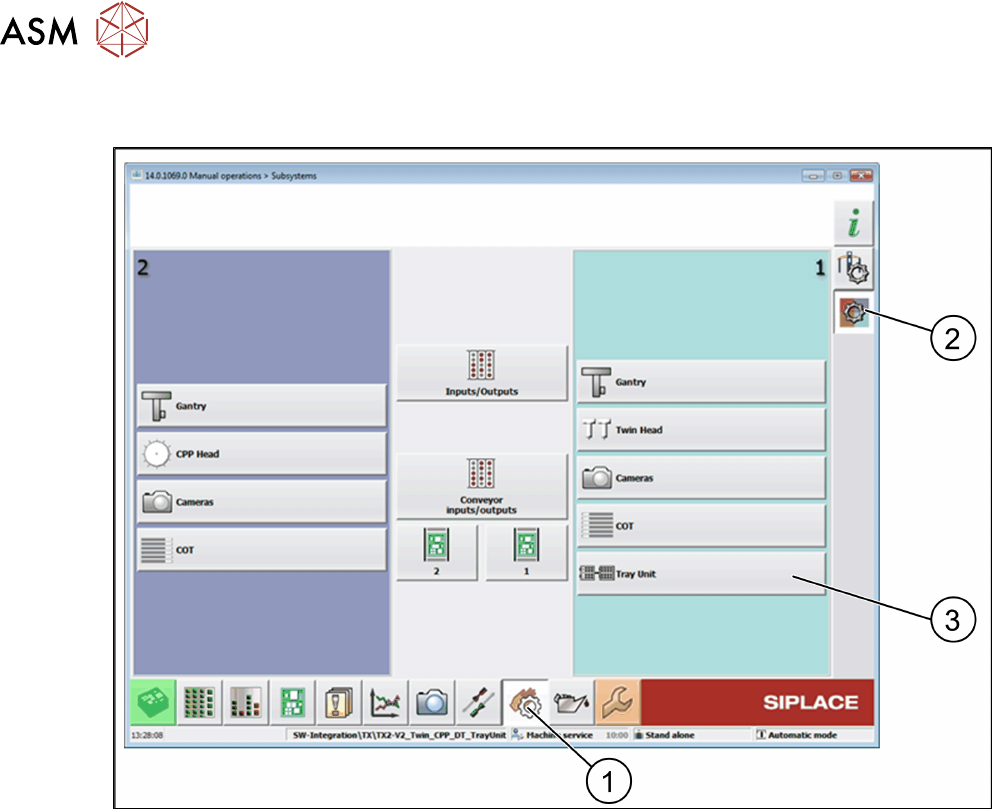

图53: 贴片机软件 - 手动操作 - 子系统视图
► 选择
手动操作
视图 (1)。
► 选择
子系统
视图 (2)。
► 选择
Tray Unit
(3)。
ð
SIPLACE
Tray Unit
视图打开。
6 贴片机计算机中的功能（来自 SR 714.0）
6.2 手动操作
操作手冊 SIPLACE Tray Unit 08/2021 73
图54: 贴片机软件 - 手动操作 - 子系统 - Tray Unit 视图
1. SIPLACE Tray Unit 选项卡
► 如需了解细节，请参阅 SIPLACE 贴片机软件 (SRGUI) 联机帮助。
图标 转至
手动操作
=>
子系统
=>
Tray Unit 视图
手动操作
=>
子系统
=>
Tray Unit - 示教轴视图
手动操作
=>
子系统
=>
Tray Unit - 输入/输出视图
手动操作
=>
子系统
=>
Tray Unit - 设备数据视图
