3 设备说明
3.1 功能概览
40 操作手冊 SIPLACE Tray Unit 08/2021
图30: 第 2 阶段 SIPLACE Tray Unit 的料盘传送顺序 - Z 轴高度
3 设备说明
3.1 功能概览
操作手冊 SIPLACE Tray Unit 08/2021 41
3.1.5 华夫盘托架 (WPTC)
华夫盘托架 (WPTC) 的大小最多可容纳两个分区。SIPLACE Tray Unit 的华夫盘托架具有一个带唯
一标识符的 RFID。两个不同的华夫盘的各分区设有两个 2D 条形码。该 2D 条形码用于在预设区域
内装配华夫盘托架。SIPLACE Tray Unit 华夫盘托架可以使用 ASM Setup Center 应用程序中的华夫
盘托架装配功能进行准备工作（有关详细信息，请参见
ASM Setup Center 用户手册
）。
图31: WPTC - 概览
1 RFID 位置 2 用于定位的弯曲边缘
3 结合挂钩
3.1.6 JEDEC 华夫盘
JEDEC 华夫盘的各侧都有特殊的弯曲边缘，以便正确定位和夹紧 JEDEC 料盘。
图32: WPTC - JEDEC 料盘（旧版）
1 料盘支架选项 2 JEDEC 料盘
3 设备说明
3.2 技术数据
42 操作手冊 SIPLACE Tray Unit 08/2021
3.2 技术数据
3.2.1 尺寸和重量
概览

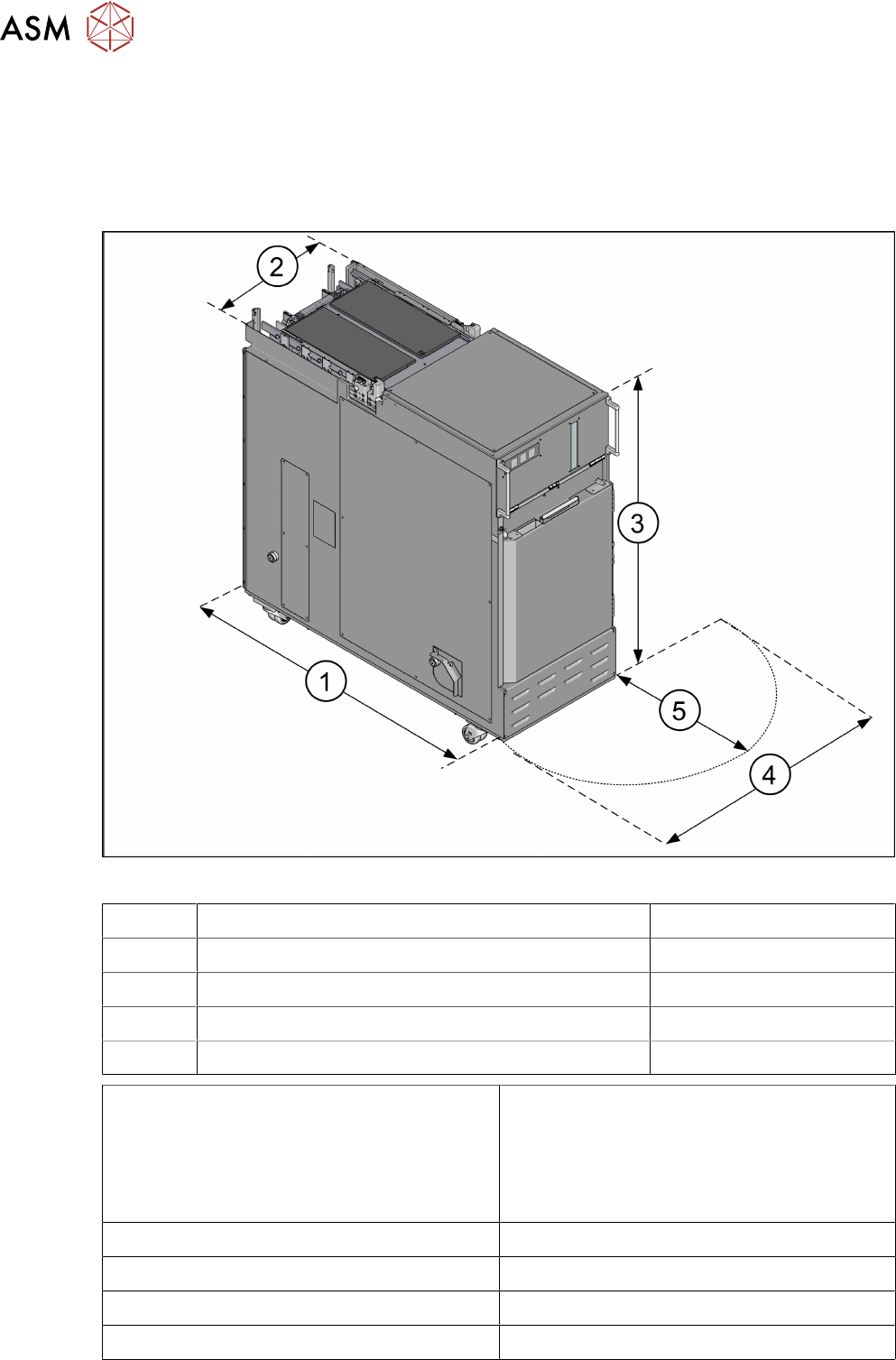

图33: SIPLACE Tray Unit 的尺寸
1 长度 956 mm
2 宽度 425 mm
3 高度 917 mm
4 宽度 - 主要存储模块门打开 735 mm
5 长度 - 主要存储模块门打开 336 mm
SMEMA 高度：
●
对于 SMEMA 900 mm PCB 传送导轨高度
●
对于 SMEM 930 mm PCB 传送导轨高度
●
对于 SMEM 950 mm PCB 传送导轨高度
●
917 mm
●
947 mm
●
967 mm
重量 110 kg
重量（基本设备） 约 150 kg（带 WPTC）
重量（完整配置） 约 195 kg（带 WPTC + WPT + 元件）
单位面积的负荷量 0.295 kN/cm²
